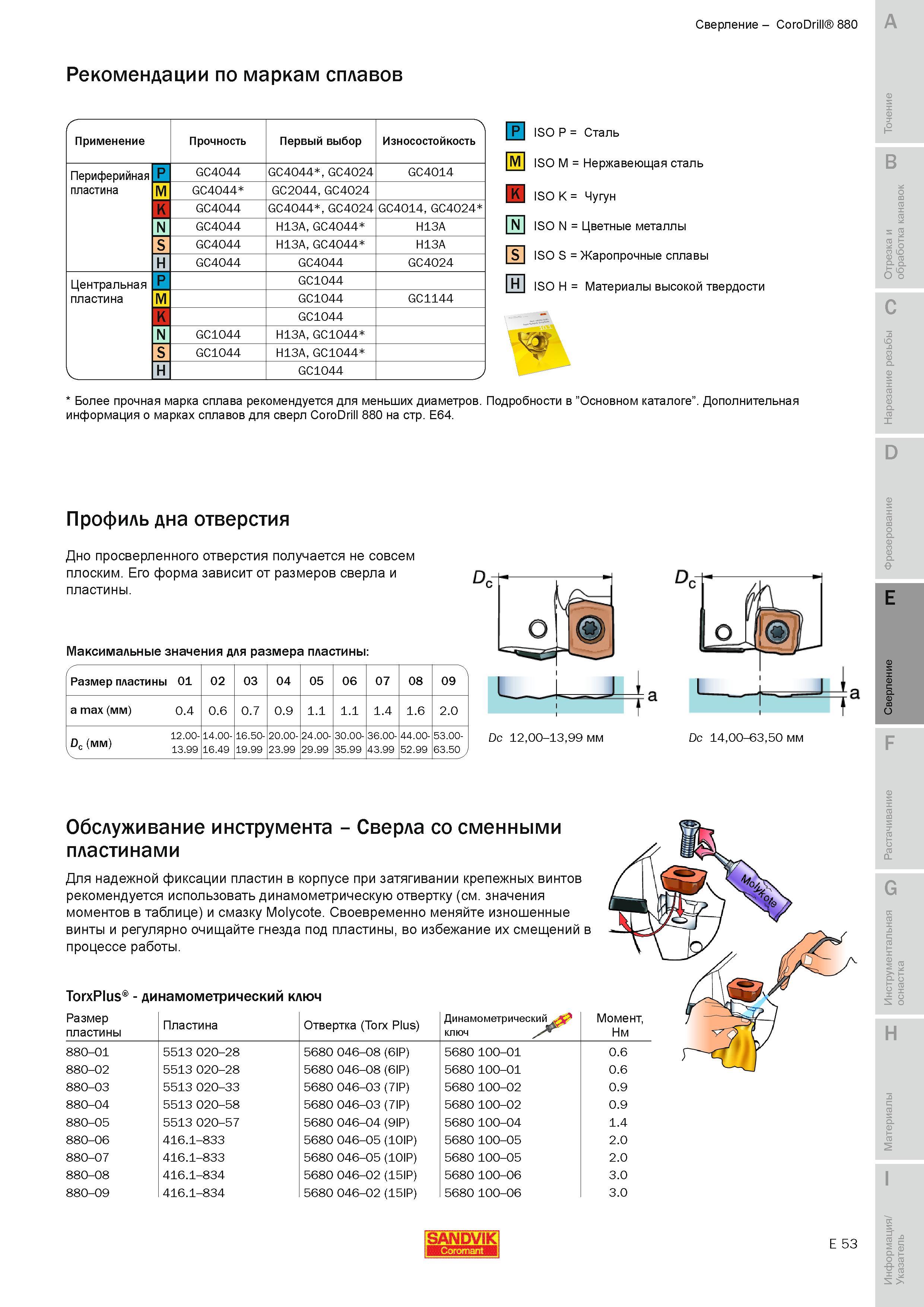

534 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.E53 |
|||||
Рекомендации по маркам сплавов Sandvik Применение Прочность Первый выбор Износостойкость Периферийная P Сталь ISO M Нержавеющая сталь ISO K Чугун IРекомендации по маркам сплавов Sandvik Применение Прочность Первый выбор Износостойкость Периферийная P Сталь ISO M Нержавеющая сталь ISO K Чугун ISO N Цветные металлы ISO S Жаропрочные сплавы ISO H Материалы высокой твердости Более прочная марка сплава рекомендуется для меньших диаметров. Подробности в Основном каталоге. Дополнительная информация о марках сплавов для сверл CoroDrill 880 на стр. Е64. Профиль дна отверстия B иа ик а ко СВ рр тб Оо C D Дно просверленного отверстия получается не совсем плоским. Его форма зависит от размеров сверла и пластины. Максимальные значения для размера пластины Размер пластины 01 02 03 04 05 06 07 08 9 0 a max (мм) 0.4 0.6 0.7 0.9 1.1 1.1 1.4 1.6 2.0 Dc (мм) 12.00- 14.00- 16.50- 20.00- 24.00- 30.00- 36.00- 44.00- 53.00- 13.99 16.49 19.99 23.99 29.99 35.99 43.99 52.99 63.50 Dc 1200-1399 мм Dc 1400-6350 мм E F Обслуживание инструмента - Сверла сменными пластинами Для надежной фиксации пластин в корпусе при затягивании крепежных винтов рекомендуется использовать динамометрическую отвертку (см. значения моментов в таблице) и смазку Molycote. Своевременно меняйте изношенные винты и регулярно очищайте гнезда под пластины во избежание их смещений в процессе работы. TorxPlus - динамометрический ключ Размер пластины Пластина Отвертка (Torx Plus) Динамометрический ключ - Момент Нм 880-01 5513 020-28 5680 046-08 (6IP) 5680 100-01 0.6 880-02 5513 020-28 5680 046-08 (6IP) 5680 100-01 0.6 880-03 5513 020-33 5680 046-03 (7IP) 5680 100-02 0.9 880-04 5513 020-58 5680 046-03 (7IP) 5680 100-02 0.9 880-05 5513 020-57 5680 046-04 (9IP) 5680 100-04 1.4 880-06 416.1-833 5680 046-05 (10IP) 5680 100-05 2.0 880-07 416.1-833 5680 046-05 (10IP) 5680 100-05 2.0 880-08 416.1-834 5680 046-02 (15IP) 5680 100-06 3.0 880-09 416.1-834 5680 046-02 (15IP) 5680 100-06 3.0 G а мк s 1 I-рс H SANDVIK E 53 аль рт оа а Сверление CoroDrill 880 P GC4044 GC4044 GC4024 GC4014 пластина M GC4044 GC2044 GC4024 K GC4044 GC4044 GC4024 GC4014 GC4024 N GC4044 H13A GC4044 H13A S GC4044 H13A GC4044 H13A H GC4044 GC4044 GC4024 Центральная P GC1044 пластина M GC1044 GC1144 K GC1044 N GC1044 H13A GC1044 S GC1044 H13A GC1044 V H GC1044 J Е ISO |
|||||
