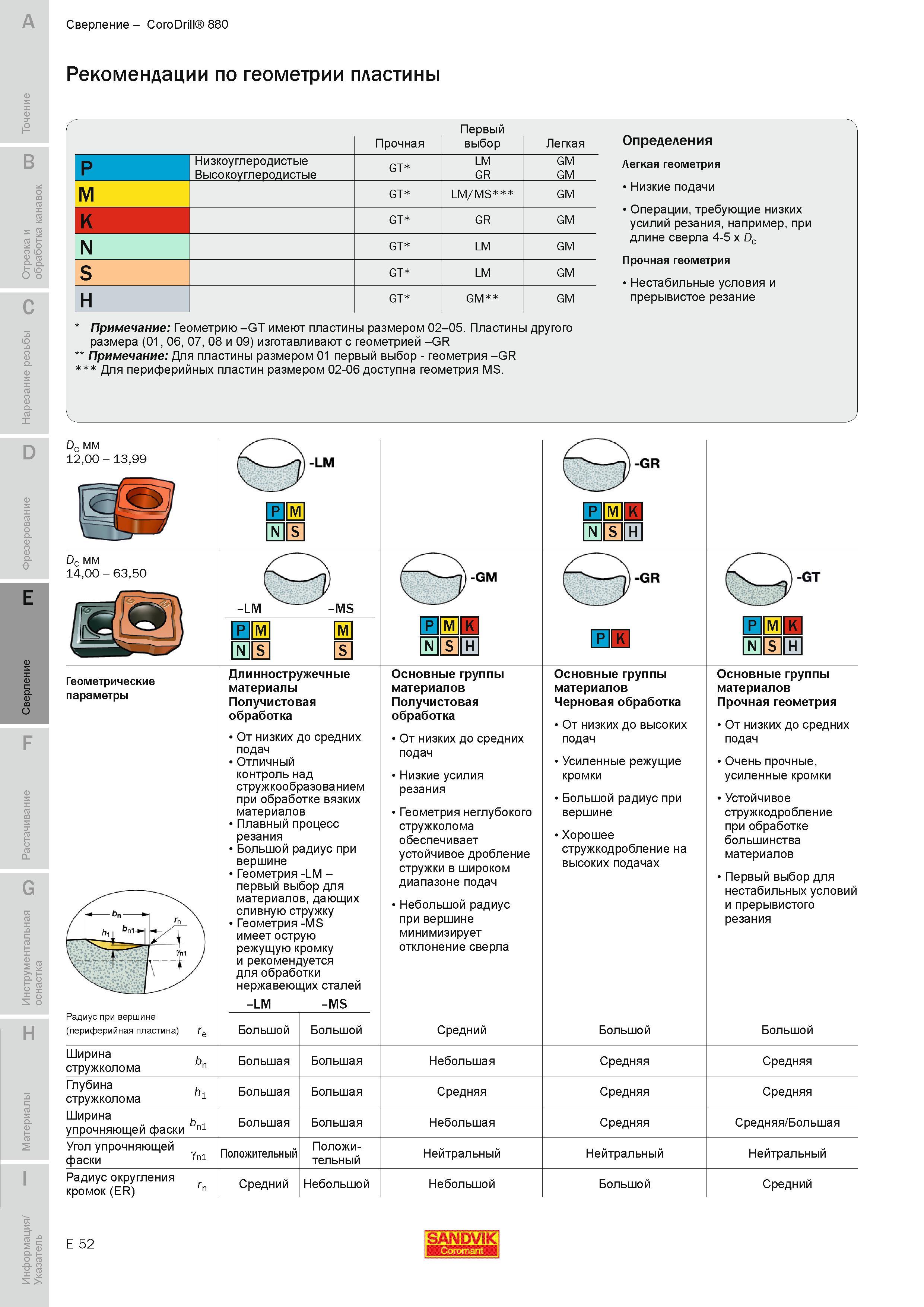

Пластины Sandvik другого размера 01 06 07 08 и 09 изготавливают с геометрией -GR Для пластины размером 01 первый выбор - геометрия -GR Для периферийных пластин размером 02-06 доступна геометрия MS. Определения Легкая геометрия Низкие подачи Операции требующие низких усилий резания например при длине сверла 4-5 x Dc Прочная геометрия Нестабильные условия и прерывистое резание Dc мм 1200 - 1399 Dc мм 1400 - 6350 Геометрические параметры Ширина стружколома bn 0 ЕЕ M S Длинностружечные материалы Получистовая обработка От низких до средних подач Отличный контроль над стружкообразованием при обработке вязких материалов Плавный процесс резания Большой радиус при вершине Геометрия -LM -первый выбор для материалов дающих сливную стружку Геометрия -Ms имеет острую режущую кромку и рекомендуется для обработки нержавеющих сталей -LM -MS Радиус при вершине (периферийная пластина) Ге Большой Большой Большая Большая GM P M K N S H Основные группы материалов Получистовая обработка От низких до средних подач Низкие усилия резания Геометрия неглубокого стружколома обеспечивает устойчивое дробление стружки в широком диапазоне подач Небольшой радиус при вершине минимизирует отклонение сверла Средний Небольшая P M K N S H ЕЕ Основные группы материалов Черновая обработка От низких до высоких подач Усиленные режущие кромки Большой радиус при вершине Хорошее стружкодробление на высоких подачах Большой Средняя P M K N S H Основные группы материалов Прочная геометрия От низких до средних подач Очень прочные усиленные кромки Устойчивое стружкодробление при обработке большинства материалов Первый выбор для нестабильных условий и прерывистого резания Большой Средняя Глубина стружколома Ширина ь упрочняющей фаски 111 Угол упрочняющей фаски уп1 Положительный Большая Большая Большая Большая Положительный Средняя Небольшая Нейтральный Средняя Средняя Нейтральный Средняя Средняя Большая Нейтральный Радиус округления кромок (ER) Средний Небольшой Небольшой Большой Средний r E 52 SANDVIK Сверление CoroDrill 880 Рекомендации по геометрии пластины Первый Прочная выбор Легкая P Низкоуглеродистые Высокоуглеродистые GT LM GR GM GM M GT LM MS GM K GT GR GM N GT LM GM S GT LM GM H GT GM GM Примечание Геометрию -GT имеют пластины размером 02-05.
