1182 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.K134 |
|||||

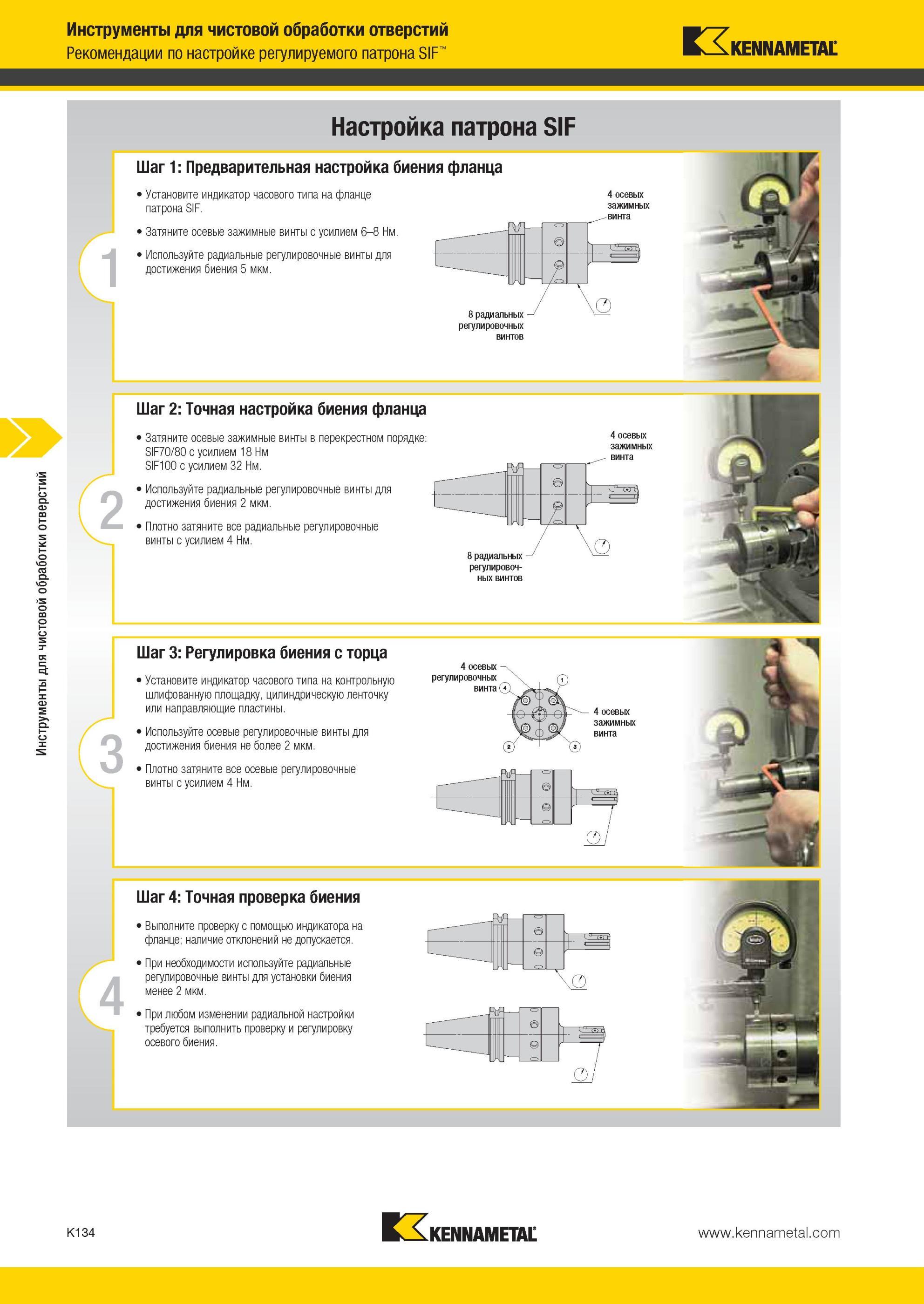

Рекомендации Kennametal по настройке регулируемого патрона SIF Настройка патрона SIF Шаг 1 Предварительная настройка биения фланца Инструменты для чисРекомендации Kennametal по настройке регулируемого патрона SIF Настройка патрона SIF Шаг 1 Предварительная настройка биения фланца Инструменты для чистовой обработки отверстий Установите индикатор часового типа на фланце патрона SIF. Затяните осевые зажимные винты с усилием 6-8 Нм. Используйте радиальные регулировочные винты для достижения биения 5 мкм. 2 Шаг 2 Точная настройка биения фланца Затяните осевые зажимные винты в перекрестном порядке SIF70/80 с усилием 18 Нм SIF100 с усилием 32 Нм. Используйте радиальные регулировочные винты для достижения биения 2 мкм. Плотно затяните все радиальные регулировочные винты с усилием 4 Нм. 3 Шаг 3 Регулировка биения с торца Установите индикатор часового типа на контрольную шлифованную площадку, цилиндрическую ленточку или направляющие пластины. Используйте осевые регулировочные винты для достижения биения не более 2 мкм. Плотно затяните все осевые регулировочные винты с усилием 4 Нм. 4 осевых регулировочных винта 4 осевых зажимных -винта 4 осевых зажимных винта 8 радиальных -регулировочных винтов 4 осевых зажимных винта 4 Шаг 4 Точная проверка биения Выполните проверку с помощью индикатора на фланце; наличие отклонений не допускается. При необходимости используйте радиальные регулировочные винты для установки биения менее 2 мкм. При любом изменении радиальной настройки требуется выполнить проверку и регулировку осевого биения. K134 8 радиальных -регулировочных винтов |
|||||
