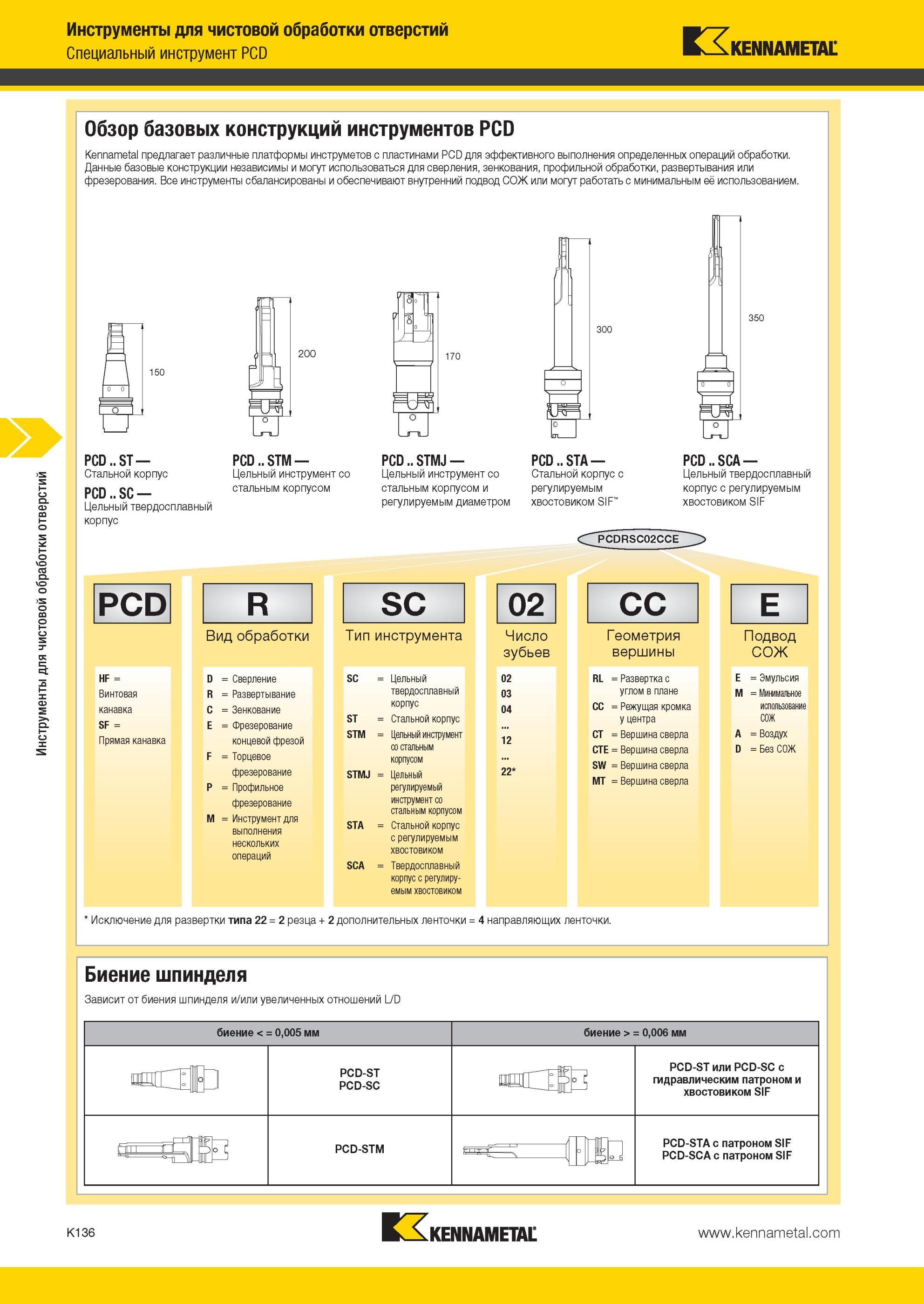

Обзор базовых конструкций Kennametal инструментов PCD предлагает различные платформы инструметов с пластинами PCD для эффективного выполнения определе

Обзор базовых конструкций Kennametal инструментов PCD предлагает различные платформы инструметов с пластинами PCD для эффективного выполнения определенных операций обработки. Данные базовые конструкции независимы и могут использоваться для сверления, зенкования, профильной обработки, развертывания или фрезерования. Все инструменты сбалансированы и обеспечивают внутренний подвод СОЖ или могут работать с минимальным её использованием. 200 150 i UJ о. PCD ST Стальной корпус PCD SC Цельный твердосплавный корпус PCD STM Цельный инструмент со стальным корпусом PCD STMJ Цельный инструмент со стальным корпусом и регулируемым диаметром PCD STA Стальной корпус с регулируемым хвостовиком SIF га PCD SCA Цельный твердосплавный корпус с регулируемым хвостовиком SIF PCDRSC02CCE PCD I R HF = Винтовая канавка SF = Прямая канавка Вид обработки D = Сверление R = Развертывание C = Зенкование E = Фрезерование концевой фрезой F = Торцевое фрезерование P = Профильное фрезерование M = Инструмент для выполнения нескольких операций SC Тип инструмента SC = Цельный твердосплавный корпус ST = Стальной корпус STM = Цельный инструмент со стальным корпусом STMJ = Цельный регулируемый инструмент со стальным корпусом STA = Стальной корпус с регулируемым хвостовиком SCA = Твердосплавный корпус с регулируемым хвостовиком 02 CC E Число зубьев 02 03 04 12 22 Геометрия вершины RL = Развертка с углом в плане CC = Режущая кромка у центра CT = Вершина сверла CTE = Вершина сверла SW = Вершина сверла MT = Вершина сверла Подвод СОЖ E = Эмульсия M = Минимальное использование СОЖ A = Воздух D = Без СОЖ Исключение для развертки типа 22 = 2 резца + 2 дополнительных ленточки = 4 направляющих ленточки. Биение шпинделя Зависит от биения шпинделя и/или увеличенных отношений L/D биение < = 0,005 мм биение > = 0,006 мм пшЩДШ PCD-ST PCD-SC шСф PCD-ST или PCD-SC с гидравлическим патроном и хвостовиком SIF PCD-STM 1 № PCD-STA с патроном SIF PCD-SCA с патроном SIF 350 300 170 K136 Инструменты для чистовой обработки отверстий Специальный инструмент PCD
