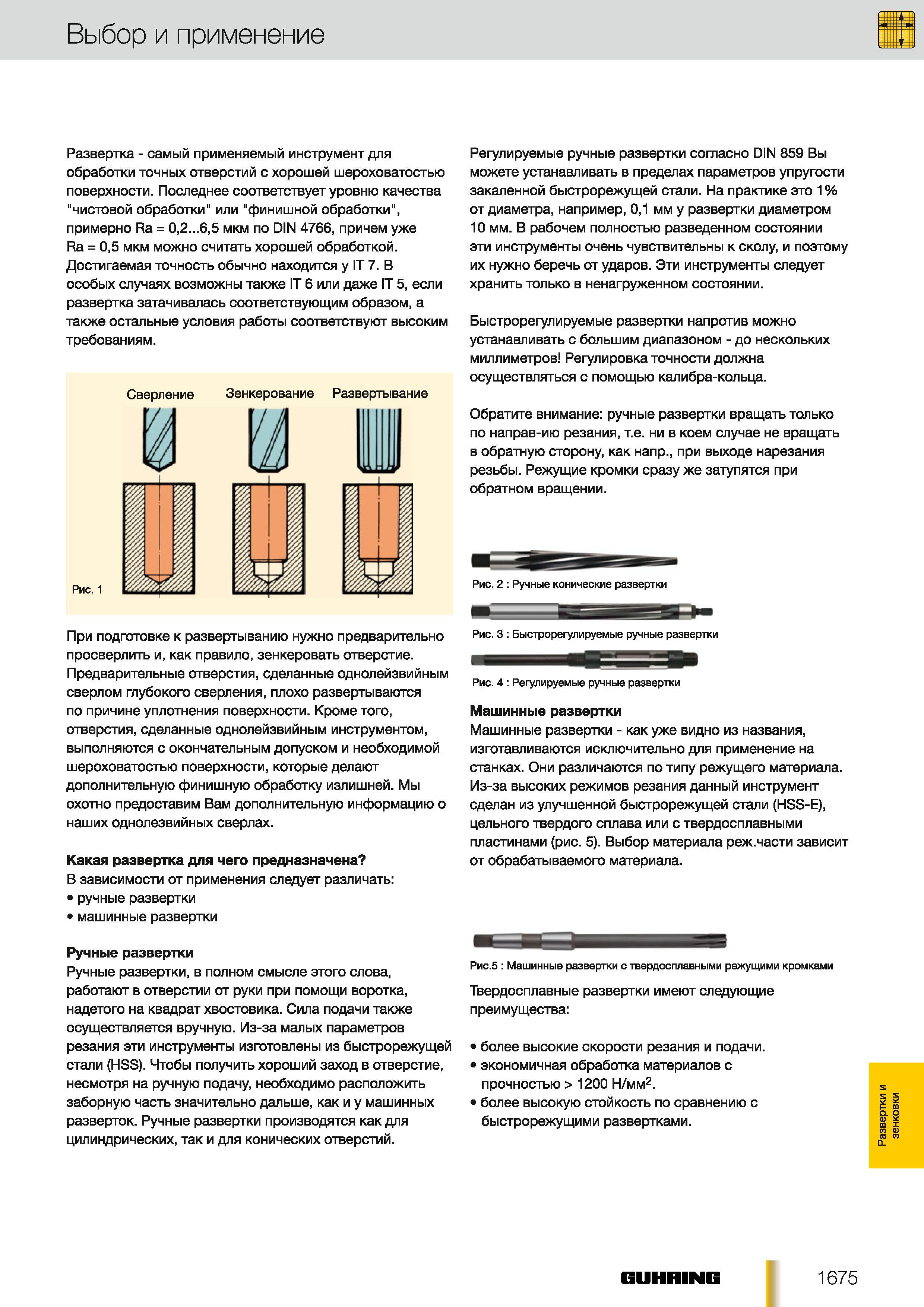

Развертка самый применяемый металлорежущий инструмент для обработки точных отверстий с хорошей степенью шероховатости обработанной поверхности Последнее соответствует уровню качества истовой обработки" или "финишной обработки" примерно Ra 02...65 мкм по DIN 4766 причем уже Ra 05 мкм можно считать хорошей обработкой. Достигаемая точность обычно находится у IT 7. В особых случаях возможны также IT 6 или даже IT 5 если развертка затачивалась соответствующим образом а также остальные условия работы соответствуют высоким требованиям. Сверление Зенкерование Развертывание Рис. 1 Регулируемые ручные развертки согласно DIN 859 Вы можете устанавливать в пределах параметров упругости закаленной быстрорежущей стали. На практике это 1 % от диаметра например 01 мм у развертки диаметром 10 мм. В рабочем полностью разведенном состоянии эти инструменты очень чувствительны к сколу и поэтому их нужно беречь от ударов. Эти инструменты следует хранить только в ненагруженном состоянии. Быстрорегулируемые развертки напротив можно устанавливать с большим диапазоном - до нескольких миллиметров Регулировка точности должна осуществляться с помощью калибра-кольца. Обратите внимание ручные развертки вращать только по направ-ию резания т.е. в коем случае не вращать в обратную сторону как напр. при выходе нарезания резьбы. Режущие кромки сразу же затупятся при обратном вращении. Рис. 2 Ручные конические развертки При подготовке к развертыванию нужно предварительно просверлить и как правило зенкеровать отверстие. Предварительные отверстия сделанные однолейзвийным сверлом глубокого сверления плохо развертываются по причине уплотнения поверхности. Кроме того отверстия сделанные однолейзвийным инструментом выполняются с окончательным допуском и необходимой шероховатостью поверхности которые делают дополнительную финишную обработку излишней. Мы охотно предоставим Вам дополнительную информацию о наших однолезвийных сверлах. Какая развертка для чего предназначена В зависимости от применения следует различать ручные развертки машинные развертки Рис. 3 Быстрорегулируемые ручные развертки Рис. 4 Регулируемые ручные развертки Машинные развертки Машинные развертки - как уже видно из названия изготавливаются исключительно для применение на станках. Они различаются по типу режущего материала. Из-за высоких режимов резания данный инструмент сделан из улучшенной быстрорежущей стали (HSS-E) цельного твердого сплава или с твердосплавными пластинами (рис. 5). Выбор материала реж.части зависит от обрабатываемого материала. Ручные развертки Ручные развертки в полном смысле этого слова работают в отверстии от руки при помощи воротка надетого на квадрат хвостовика. Сила подачи также осуществляется вручную. Из-за малых параметров резания эти инструменты изготовлены из быстрорежущей стали (HSS). Чтобы получить хороший заход в отверстие несмотря на ручную подачу необходимо расположить заборную часть значительно дальше как и у машинных разверток. Ручные развертки производятся как для цилиндрических так и для конических отверстий. Рис.5 Машинные развертки с твердосплавными режущими кромками Твердосплавные развертки имеют следующие преимущества более высокие скорости резания и подачи. экономичная обработка материалов с прочностью 1200 Н/мм2. более высокую стойкость по сравнению с быстрорежущими развертками. GUHRING 1675 Развертки и зенковки Выбор и применение
