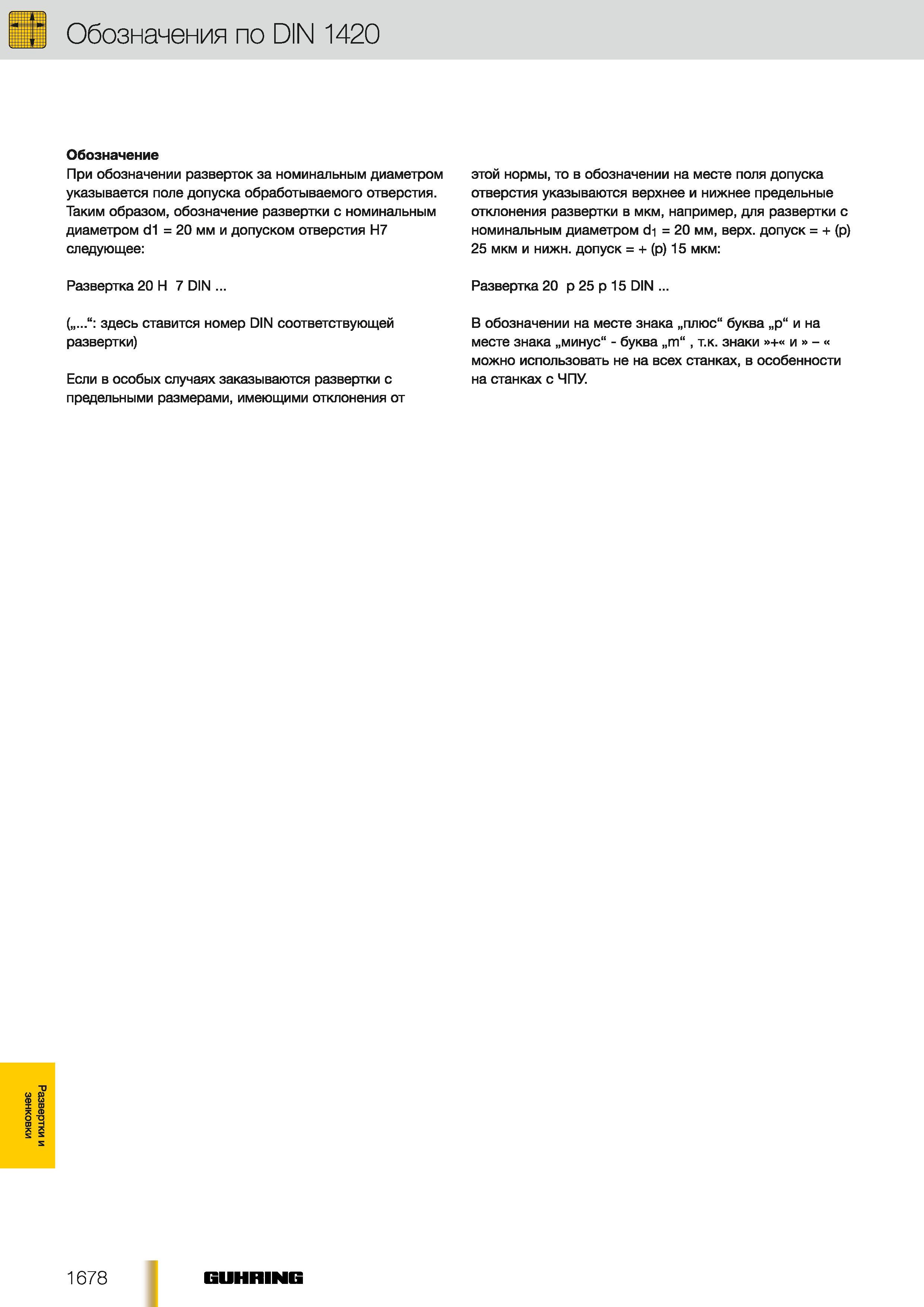

Принятая система обозначения разверток За номинальным диаметром указывается поле допуска обработываемого отверстия. Таким образом маркировка развертки с номинальным диаметром d1 20 мм и допуском отверстия Н7 следующее Развертка 20 Н 7 DIN (.. здесь ставится номер DIN соответствующей развертки) Если в особых случаях заказываются развертки с предельными размерами имеющими отклонения от этой нормы то в обозначении на месте поля допуска отверстия указываются верхнее и нижнее предельные отклонения развертки в мкм например для развертки с номинальным диаметром di 20 мм верх допуск + (р) 25 мкм и нижн. допуск + (р) 15 мкм Развертка 20 р 25 р 15 DIN В обозначении на месте знака плюс" буква р и на месте знака минус" - буква т.к. знаки + и - можно использовать не на всех станках в особенности на станках с ЧПУ. 1678 GUHRING Развертки и зенковки Обозначения по DIN 1420 Обозначение При обозначении разверток
