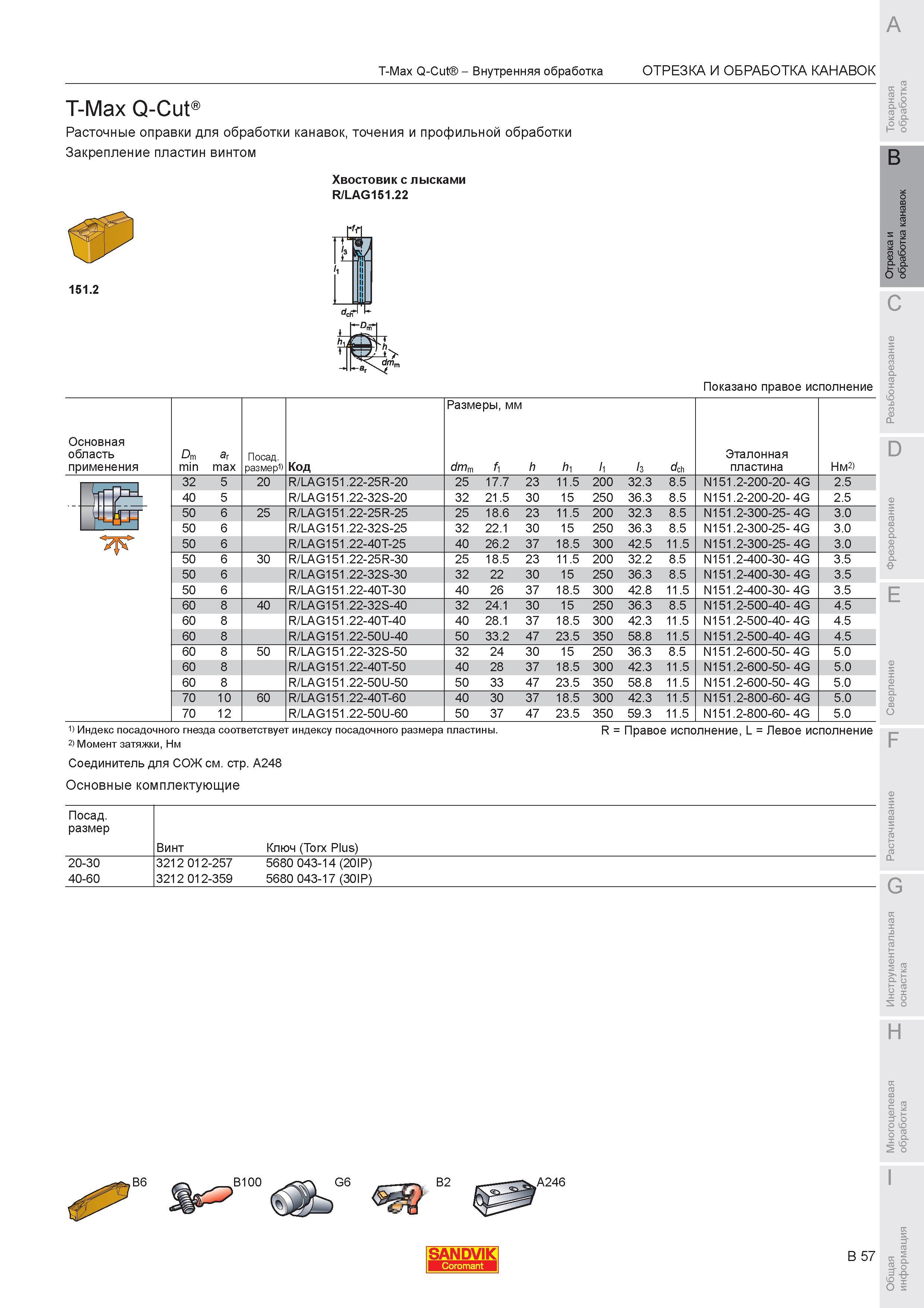

Расточные токарные оправки Sandvik для обработки канавок точения и профильной обработки Закрепление пластин винтом 151 2 Хвостовик с лысками R/LAG151

Расточные токарные оправки Sandvik для обработки канавок точения и профильной обработки Закрепление пластин винтом 151.2 Хвостовик с лысками R/LAG151.22 Показано правое исполнение Основная область применения Dm min ar max Посадочный размер Код Размеры мм dmm fi h hi i 3 dch Эталонная пластина Нм T-Max Q-Cut Внутренняя обработка ОТРЕЗКА И ОБРАБОТКА КАНАВОК T-Max Q-Cut 32 5 20 R/LAG151.22-25R-20 25 17.7 23 11.5 200 32.3 8.5 N151.2-200-20- 4G 2.5 40 5 R/LAG151.22-32S-20 32 21.5 30 15 250 36.3 8.5 N151.2-200-20- 4G 2.5 50 6 25 R/LAG151.22-25R-25 25 18.6 23 11.5 200 32.3 8.5 N151.2-300-25- 4G 3.0 50 6 R/LAG151.22-32S-25 32 22.1 30 15 250 36.3 8.5 N151.2-300-25- 4G 3.0 50 6 R/LAG151.22-40T-25 40 26.2 37 18.5 300 42.5 11.5 N151.2-300-25- 4G 3.0 50 6 30 R/LAG151.22-25R-30 25 18.5 23 11.5 200 32.2 8.5 N151.2-400-30- 4G 3.5 50 6 R/LAG151.22-32S-30 32 22 30 15 250 36.3 8.5 N151.2-400-30- 4G 3.5 50 6 R/LAG151.22-40T-30 40 26 37 18.5 300 42.8 11.5 N151.2-400-30- 4G 3.5 60 8 40 R/LAG151.22-32S-40 32 24.1 30 15 250 36.3 8.5 N151.2-500-40- 4G 4.5 60 8 R/LAG151.22-40T-40 40 28.1 37 18.5 300 42.3 11.5 N151.2-500-40- 4G 4.5 60 8 R/LAG151.22-50U-40 50 33.2 47 23.5 350 58.8 11.5 N151.2-500-40- 4G 4.5 60 8 50 R/LAG151.22-32S-50 32 24 30 15 250 36.3 8.5 N151.2-600-50- 4G 5.0 60 8 R/LAG151.22-40T-50 40 28 37 18.5 300 42.3 11.5 N151.2-600-50- 4G 5.0 60 8 R/LAG151.22-50U-50 50 33 47 23.5 350 58.8 11.5 N151.2-600-50- 4G 5.0 70 10 60 R/LAG151.22-40T-60 40 30 37 18.5 300 42.3 11.5 N151.2-800-60- 4G 5.0 70 12 R/LAG151.22-50U-60 50 37 47 23.5 350 59.3 11.5 N151.2-800-60- 4G 5.0 1) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 2) Момент затяжки Нм Соединитель для СОЖ см. стр. A248 Основные комплектующие R Правое исполнение L Левое исполнение Посадочный размер Винт Ключ (Torx Plus) 20-30 3212 012-257 5680 043-14 (20IP) 40-60 3212 012-359 5680 043-17 (30IP)
