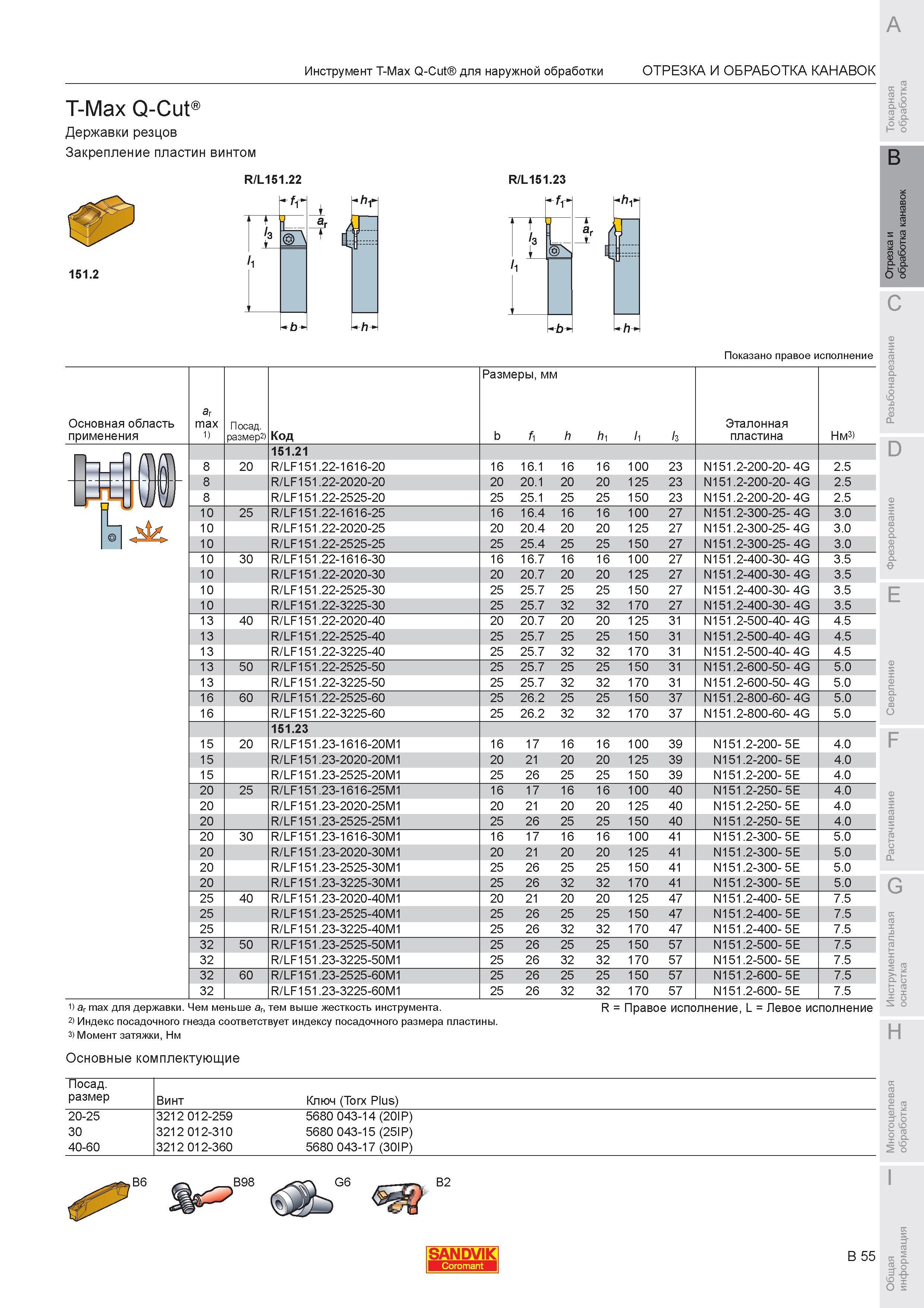

Державки резцов Sandvik Закрепление пластин винтом 151 2 R/L151 22 fi- t I3 1 h- Показано правое исполнение ar max Посадочный размер Код Размеры мм И

Державки резцов Sandvik Закрепление пластин винтом 151.2 R/L151.22 fi- t I3 1 h- Показано правое исполнение ar max Посадочный размер Код Размеры мм Инструмент T-Max Q-Cut для наружной обработки ОТРЕЗКА И ОБРАБОТКА КАНАВОК T-Max Q-Cut b f1 h hi l1 3 Эталонная пластина Нм 151.21 8 20 R/LF151.22-1616-20 16 16.1 16 16 100 23 N151.2-200-20- 4G 2.5 8 R/LF 151.22-2020-20 20 20.1 20 20 125 23 N151.2-200-20- 4G 2.5 8 R/LF151.22-2525-20 25 25.1 25 25 150 23 N151.2-200-20- 4G 2.5 10 25 R/LF151.22-1616-25 16 16.4 16 16 100 27 N151.2-300-25- 4G 3.0 10 R/LF151.22-2020-25 20 20.4 20 20 125 27 N151.2-300-25- 4G 3.0 10 R/LF 151.22-2525-25 25 25.4 25 25 150 27 N151.2-300-25- 4G 3.0 10 30 R/LF151.22-1616-30 16 16.7 16 16 100 27 N151.2-400-30- 4G 3.5 10 R/LF 151.22-2020-30 20 20.7 20 20 125 27 N151.2-400-30- 4G 3.5 10 R/LF151.22-2525-30 25 25.7 25 25 150 27 N151.2-400-30- 4G 3.5 10 R/LF 151.22-3225-30 25 25.7 32 32 170 27 N151.2-400-30- 4G 3.5 13 40 R/LF151.22-2020-40 20 20.7 20 20 125 31 N151.2-500-40- 4G 4.5 13 R/LF151.22-2525-40 25 25.7 25 25 150 31 N151.2-500-40- 4G 4.5 13 R/LF151.22-3225-40 25 25.7 32 32 170 31 N151.2-500-40- 4G 4.5 13 50 R/LF 151.22-2525-50 25 25.7 25 25 150 31 N151.2-600-50- 4G 5.0 13 R/LF151.22-3225-50 25 25.7 32 32 170 31 N151.2-600-50- 4G 5.0 16 60 R/LF 151.22-2525-60 25 26.2 25 25 150 37 N151.2-800-60- 4G 5.0 16 R/LF151.22-3225-60 25 26.2 32 32 170 37 N151.2-800-60- 4G 5.0 151.23 15 20 R/LF151.23-1616-20M1 16 17 16 16 100 39 N151.2-200- 5E 4.0 15 R/LF151.23-2020-20M1 20 21 20 20 125 39 N151.2-200- 5E 4.0 15 R/LF151.23-2525-20M1 25 26 25 25 150 39 N151.2-200- 5E 4.0 20 25 R/LF151.23-1616-25M1 16 17 16 16 100 40 N151.2-250- 5E 4.0 20 R/LF151.23-2020-25M1 20 21 20 20 125 40 N151.2-250- 5E 4.0 20 R/LF151.23-2525-25M1 25 26 25 25 150 40 N151.2-250- 5E 4.0 20 30 R/LF151.23-1616-30M1 16 17 16 16 100 41 N151.2-300- 5E 5.0 20 R/LF151.23-2020-30M1 20 21 20 20 125 41 N151.2-300- 5E 5.0 20 R/LF151.23-2525-30M1 25 26 25 25 150 41 N151.2-300- 5E 5.0 20 R/LF151.23-3225-30M1 25 26 32 32 170 41 N151.2-300- 5E 5.0 25 40 R/LF151.23-2020-40M1 20 21 20 20 125 47 N151.2-400- 5E 7.5 25 R/LF151.23-2525-40M1 25 26 25 25 150 47 N151.2-400- 5E 7.5 25 R/LF151.23-3225-40M1 25 26 32 32 170 47 N151.2-400- 5E 7.5 32 50 R/LF151.23-2525-50M1 25 26 25 25 150 57 N151.2-500- 5E 7.5 32 R/LF151.23-3225-50M1 25 26 32 32 170 57 N151.2-500- 5E 7.5 32 60 R/LF151.23-2525-60M1 25 26 25 25 150 57 N151.2-600- 5E 7.5 32 R/LF151.23-3225-60M1 25 26 32 32 170 57 N151.2-600- 5E 7.5 Основная область применения 1) ar max для державки. Чем меньше an тем выше жесткость инструмента. 2) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 3) Момент затяжки Нм Основные комплектующие R Правое исполнение L Левое исполнение Посадочный размер Винт Ключ (Torx Plus) 20-25 3212 012-259 5680 043-14 (20IP) 30 3212 012-310 5680 043-15 (25IP) 40-60 3212 012-360 5680 043-17 (30IP)
