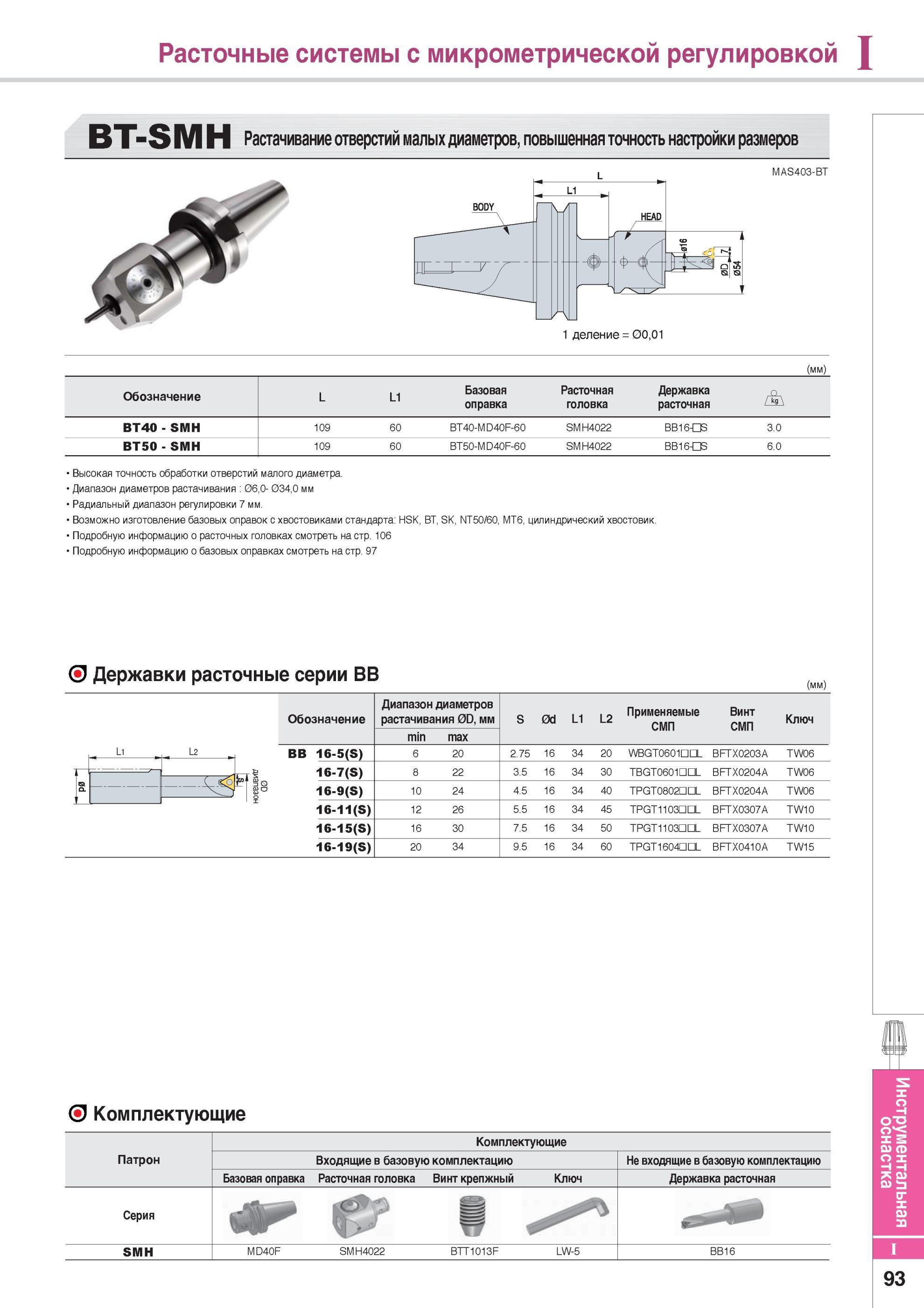

Расточные системы с микрометрической регулировкой BT-SMH Растачивание отверстий малых диаметров, повышенная точность настройки размеров MAS403-BT BODY L1 H

Расточные системы с микрометрической регулировкой BT-SMH Растачивание отверстий малых диаметров, повышенная точность настройки размеров MAS403-BT BODY L1 HEAD . rf - 4 - L а А 1 деление = 00,01 (мм) Обозначение L L1 Базовая оправка Расточная головка Державка расточная BT40 - SMH 109 60 BT40-MD40F-60 SMH4022 BB16CHS 3.0 BT50 - SMH 109 60 BT50-MD40F-60 SMH4022 BB16CHS 6.0 Высокая точность обработки отверстий малого диаметра. Диапазон диаметров растачивания 06,0- 034,0 мм Радиальный диапазон регулировки 7 мм. Возможно изготовление базовых оправок с хвостовиками стандарта HSK, BT, SK, NT50/60, MT6, цилиндрический хвостовик. Подробную информацию о расточных головках смотреть на стр. 106 Подробную информацию о базовых оправках смотреть на стр. 97 О Державки расточные серии ВВ (мм) Обозначение Диапазон диаметров растачивания 0D, мм S 0d L1 L2 Применяемые СМП Винт СМП Ключ min max BB 16-5(S) 6 20 2.75 16 34 20 WBGT0601LILIL BFTX0203A TW06 16-7(S) 8 22 3.5 16 34 30 TBGT0601DHL BFTX0204A TW06 16-9(S) 10 24 4.5 16 34 40 TPGT0802DLIL BFTX0204A TW06 16-11(S) 12 26 5.5 16 34 45 TPGT1103DLIL BFTX0307A TW10 16-15(S) 16 30 7.5 16 34 50 TPGT1103DLIL BFTX0307A TW10 16-19(S) 20 34 9.5 16 34 60 TPGT160 LIL BFTX0410A TW15 L о - С О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Базовая оправка Расточная головка Винт крепжный Ключ Державка расточная Серия 4 SMH MD40F SMH4022 BTT1013F LW-5 BB16 Инструментальная оснастка 93 Режущий инструмент Korloy для растачивания отверстий
