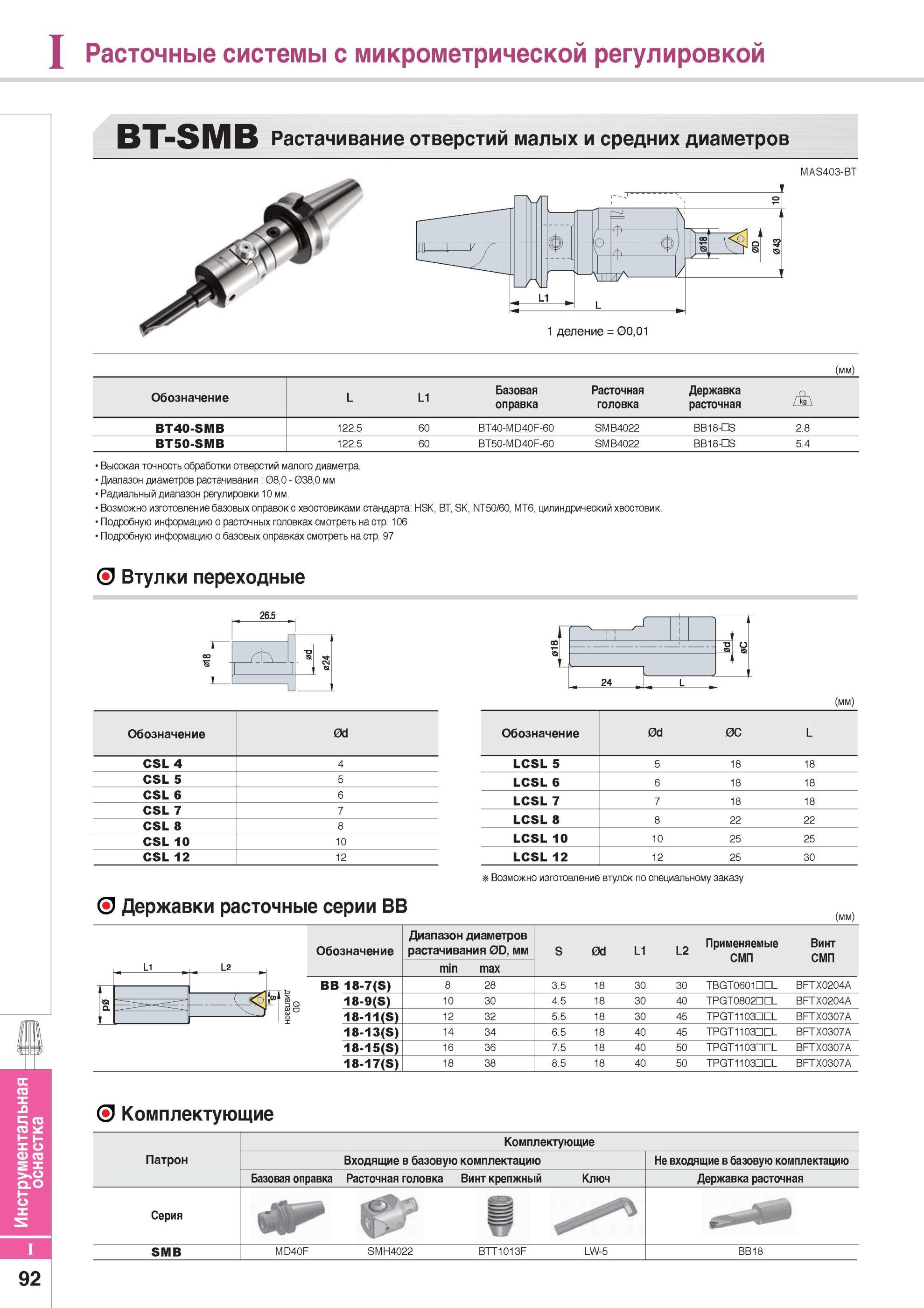

Расточные системы с микрометрической регулировкой BT-SMB Растачивание отверстий малых и средних диаметров MAS403-BT (мм) Обозначение L L1 Базовая оправка Расточная головка Державка расточная BT40-SMB 122.5 60 BT40-MD40F-60 SMB4022 BB18 S 2.8 BT50-SMB 122.5 60 BT50-MD40F-60 SMB4022 BB18BS 5.4 Высокая точность обработки отверстий малого диаметра. Диапазон диаметров растачивания 08,0 - 038,0 мм Радиальный диапазон регулировки 10 мм. Возможно изготовление базовых оправок с хвостовиками стандарта HSK, BT, SK, NT50/60, MT6, цилиндрический хвостовик. Подробную информацию о расточных головках смотреть на стр. 106 Подробную информацию о базовых оправках смотреть на стр. 97 О Втулки переходные 26.5 О Державки расточные серии ВВ 24 Обозначение 0d CSL 4 4 CSL 5 5 CSL 6 6 CSL 7 7 CSL 8 8 CSL 10 10 CSL 12 12 Возможно изготовление втулок по специальному заказу (мм) Обозначение 0d 0C L LCSL 5 5 18 18 LCSL 6 6 18 18 LCSL 7 7 18 18 LCSL 8 8 22 22 LCSL 10 10 25 25 LCSL 12 12 25 30 (мм) L2 Обозначение Диапазон диаметров растачивания 0D, мм S 0d L1 L2 Применяемые СМП Винт СМП min max BB 18-7(S) 8 28 3.5 18 30 30 TBGT0601DIH- BFTX0204A 18-9(S) 10 30 4.5 18 30 40 TPGT0802nn- BFTX0204A 18-11(S) 12 32 5.5 18 30 45 TPGT1103LID- BFTX0307A 18-13(S) 14 34 6.5 18 40 45 TPGT1103DD- BFTX0307A 18-15(S) 16 36 7.5 18 40 50 TPGT1103nn- BFTX0307A 18-17(S) 18 38 8.5 18 40 50 TPGT1103LID- BFTX0307A О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Базовая оправка Расточная головка Винт крепжный Ключ Державка расточная Серия 4 SMB MD40F SMH4022 BTT1013F -W-5 BB18 1 деление = 00,01 Инструментальная оснастка 92 Режущий инструмент Korloy для растачивания отверстий
