Расточные системы для обработки средних диаметров отверстий FDn стальными и твердосплавными хвостовиками Отверстие для подвода СОЖ (мм) Обозначение Диаметр

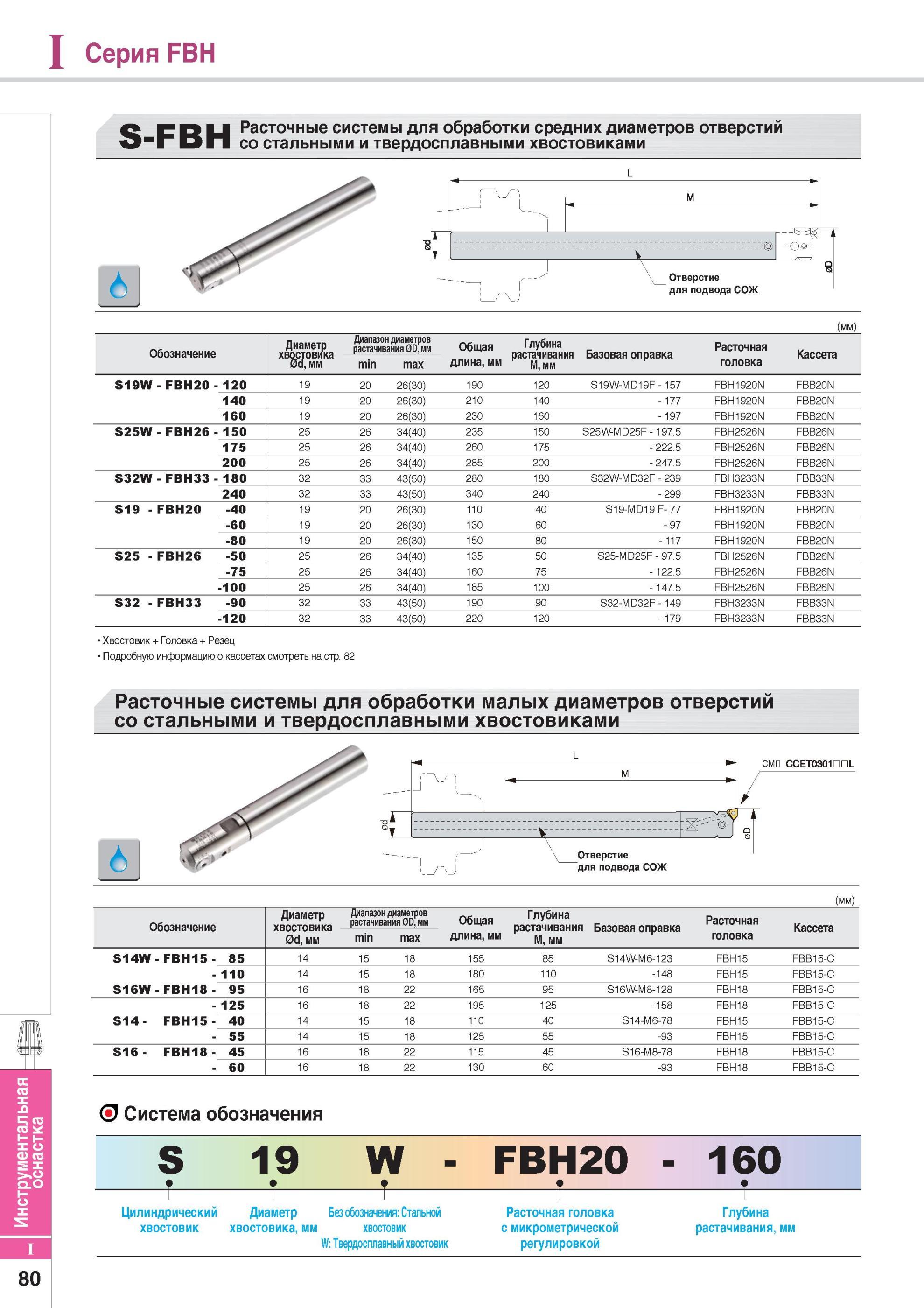

Расточные системы для обработки средних диаметров отверстий FDn стальными и твердосплавными хвостовиками Отверстие для подвода СОЖ (мм) Обозначение Диаметр хвостовика 0d, мм Диапазон диаметров растачивания 0D, мм Общая длина, мм Глубина растачивания М, мм Базовая оправка Расточная головка Кассета min max S19W - FBH20 - 120 19 20 26(30) 190 120 S19W-MD19F - 157 FBH1920N FBB20N 1 40 19 20 26(30) 210 140 - 177 FBH1920N FBB20N 160 19 20 26(30) 230 160 - 197 FBH1920N FBB20N S25W - FBH26 - 150 25 26 34(40) 235 150 S25W-MD25F - 197.5 FBH2526N FBB26N 175 25 26 34(40) 260 175 - 222.5 FBH2526N FBB26N 200 25 26 34(40) 285 200 - 247.5 FBH2526N FBB26N S32W - FBH33 - 180 32 33 43(50) 280 180 S32W-MD32F - 239 FBH3233N FBB33N 240 32 33 43(50) 340 240 - 299 FBH3233N FBB33N S19 - FBH20 -40 19 20 26(30) 110 40 S19-MD19 F- 77 FBH1920N FBB20N -60 19 20 26(30) 130 60 - 97 FBH1920N FBB20N -80 19 20 26(30) 150 80 - 117 FBH1920N FBB20N S25 - FBH26 -50 25 26 34(40) 135 50 S25-MD25F - 97.5 FBH2526N FBB26N -75 25 26 34(40) 160 75 - 122.5 FBH2526N FBB26N -100 25 26 34(40) 185 100 - 147.5 FBH2526N FBB26N S32 - FBH33 -90 32 33 43(50) 190 90 S32-MD32F - 149 FBH3233N FBB33N -120 32 33 43(50) 220 120 - 179 FBH3233N FBB33N Хвостовик + Головка + Резец Подробную информацию о кассетах смотреть на стр. 82 80 Расточные системы для обработки малых диаметров отверстий стальными и твердосплавными хвостовиками (мм) Обозначение Диаметр хвостовика 0d, мм Диапазон диаметров растачивания 0D, мм Общая длина, мм Глубина растачивания М, мм Базовая оправка Расточная головка Кассета min max S14W - FBH15 - 85 14 15 18 155 85 S14W-M6-123 FBH15 FBB15-C 110 14 15 18 180 110 -148 FBH15 FBB15-C S16W - FBH18 - 95 16 18 22 165 95 S16W-M8-128 FBH18 FBB15-C 125 16 18 22 195 125 -158 FBH18 FBB15-C S14 - FBH15 - 40 14 15 18 110 40 S14-M6-78 FBH15 FBB15-C 55 14 15 18 125 55 -93 FBH15 FBB15-C S16 - FBH18 - 45 16 18 22 115 45 S16-M8-78 FBH18 FBB15-C 60 16 18 22 130 60 -93 FBH18 FBB15-C О Система обозначения S 19 W - FBH20 - 160 Цилиндрический хвостовик Т Диаметр хвостовика, мм Без обозначения Стальной хвостовик W Твердосплавный хвостовик Т Расточная головка с микрометрической регулировкой Глубина растачивания, мм Отверстие для подвода СОЖ Серия FBH Режущий инструмент Korloy для растачивания отверстий SC D U
