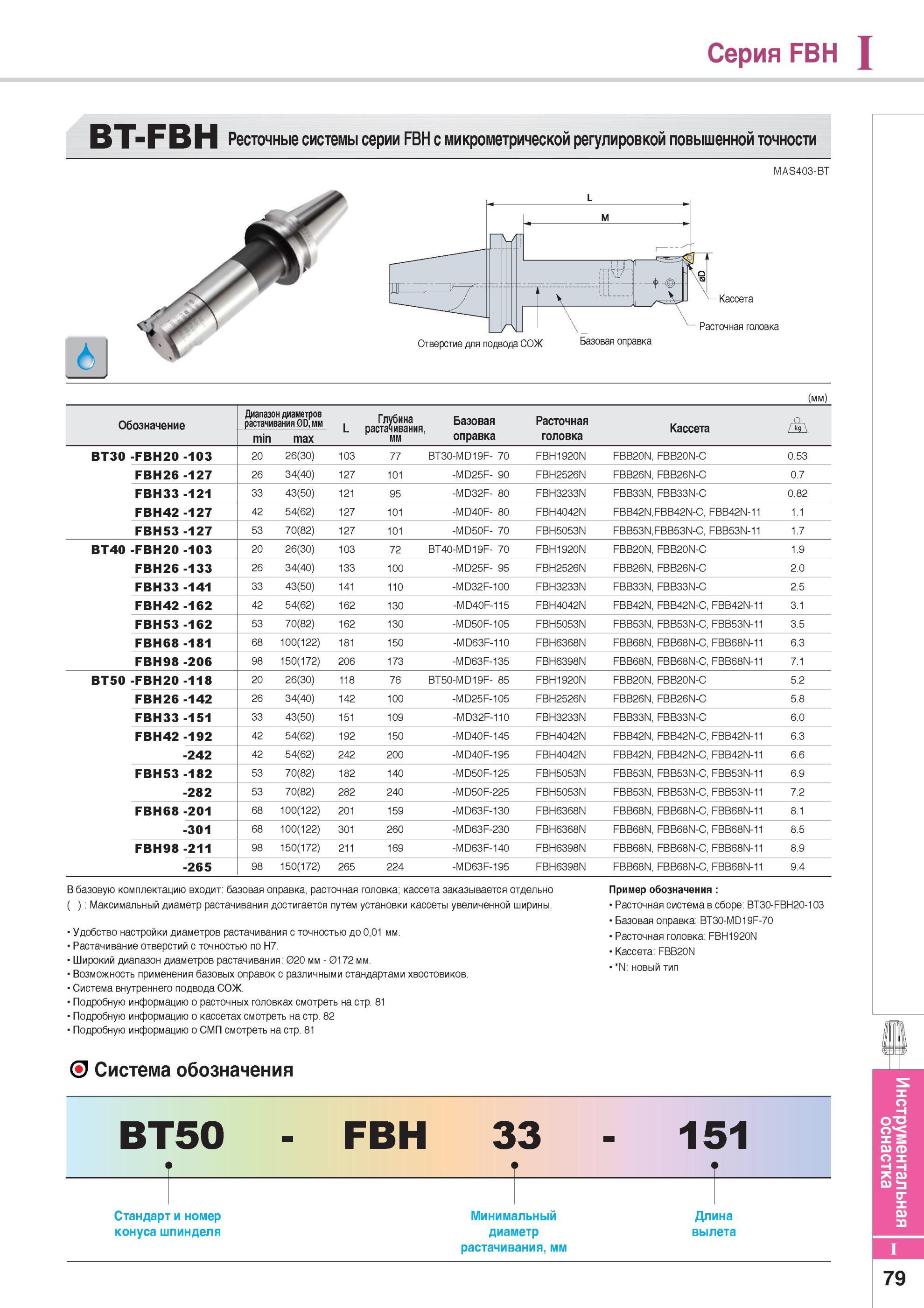

BT-FBH Ресточные системы серии FBH с микрометрической регулировкой повышенной точности MAS403-BT Расточная головка Отверстие для подвода СОЖ Базовая оправка (мм) Обозначение Диапазон диаметров растачивания 0D, мм L Глубина растачивания мм Базовая оправка Расточная головка Кассета min max BT30 -FBH20 -103 20 26(30) 103 77 BT30-MD19F- 70 FBH1920N FBB20N, FBB20N-C 0.53 FBH26 127 26 34(40) 127 101 -MD25F- 90 FBH2526N FBB26N, FBB26N-C 0.7 FBH33 121 33 43(50) 121 95 -MD32F- 80 FBH3233N FBB33N, FBB33N-C 0.82 FBH42 127 42 54(62) 127 101 -MD40F- 80 FBH4042N FBB42N,FBB42N-C, FBB42N-11 1.1 FBH53 127 53 70(82) 127 101 -MD50F- 70 FBH5053N FBB53N,FBB53N-C, FBB53N-11 1.7 BT40 -FBH20 -103 20 26(30) 103 72 BT40-MD19F- 70 FBH1920N FBB20N, FBB20N-C 1.9 FBH26 133 26 34(40) 133 100 -MD25F- 95 FBH2526N FBB26N, FBB26N-C 2.0 FBH33 141 33 43(50) 141 110 -MD32F-100 FBH3233N FBB33N, FBB33N-C 2.5 FBH42 162 42 54(62) 162 130 -MD40F-115 FBH4042N FBB42N, FBB42N-C, FBB42N-11 3.1 FBH53 162 53 70(82) 162 130 -MD50F-105 FBH5053N FBB53N, FBB53N-C, FBB53N-11 3.5 FBH68 181 68 100(122) 181 150 -MD63F-110 FBH6368N FBB68N, FBB68N-C, FBB68N-11 6.3 FBH98 -206 98 150(172) 206 173 -MD63F-135 FBH6398N FBB68N, FBB68N-C, FBB68N-11 7.1 BT50 -FBH20 118 20 26(30) 118 76 BT50-MD19F- 85 FBH1920N FBB20N, FBB20N-C 5.2 FBH26 142 26 34(40) 142 100 -MD25F-105 FBH2526N FBB26N, FBB26N-C 5.8 FBH33 151 33 43(50) 151 109 -MD32F-110 FBH3233N FBB33N, FBB33N-C 6.0 FBH42 192 42 54(62) 192 150 -MD40F-145 FBH4042N FBB42N, FBB42N-C, FBB42N-11 6.3 -242 42 54(62) 242 200 -MD40F-195 FBH4042N FBB42N, FBB42N-C, FBB42N-11 6.6 FBH53 182 53 70(82) 182 140 -MD50F-125 FBH5053N FBB53N, FBB53N-C, FBB53N-11 6.9 -282 53 70(82) 282 240 -MD50F-225 FBH5053N FBB53N, FBB53N-C, FBB53N-11 7.2 FBH68 -201 68 100(122) 201 159 -MD63F-130 FBH6368N FBB68N, FBB68N-C, FBB68N-11 8.1 -301 68 100(122) 301 260 -MD63F-230 FBH6368N FBB68N, FBB68N-C, FBB68N-11 8.5 FBH98 211 98 150(172) 211 169 -MD63F-140 FBH6398N FBB68N, FBB68N-C, FBB68N-11 8.9 -265 98 150(172) 265 224 -MD63F-195 FBH6398N FBB68N, FBB68N-C, FBB68N-11 9.4 В базовую комплектацию входит базовая оправка, расточная ( ) Максимальный диаметр растачивания достигается путем головка; кассета заказывается отдельно установки кассеты увеличенной ширины. Удобство настройки диаметров растачивания с точностью до 0,01 мм. Растачивание отверстий с точностью по Н7. Широкий диапазон диаметров растачивания 020 мм - 0172 мм. Возможность применения базовых оправок с различными стандартами хвостовиков. Система внутреннего подвода СОЖ. Подробную информацию о расточных головках смотреть на стр. 81 Подробную информацию о кассетах смотреть на стр. 82 Подробную информацию о СМП смотреть на стр. 81 Пример обозначения Расточная система в сборе BT30-FBH20-103 Базовая оправка BT30-MD19F-70 Расточная головка FBH1920N Кассета FBB20N N новый тип О Система обозначения BT50 FBH 33 151 Стандарт и номер конуса шпинделя Минимальный диаметр растачивания, мм Длина вылета Инструментальная оснастка 79 Кассета Серия FBH Режущий инструмент Korloy для растачивания отверстий
