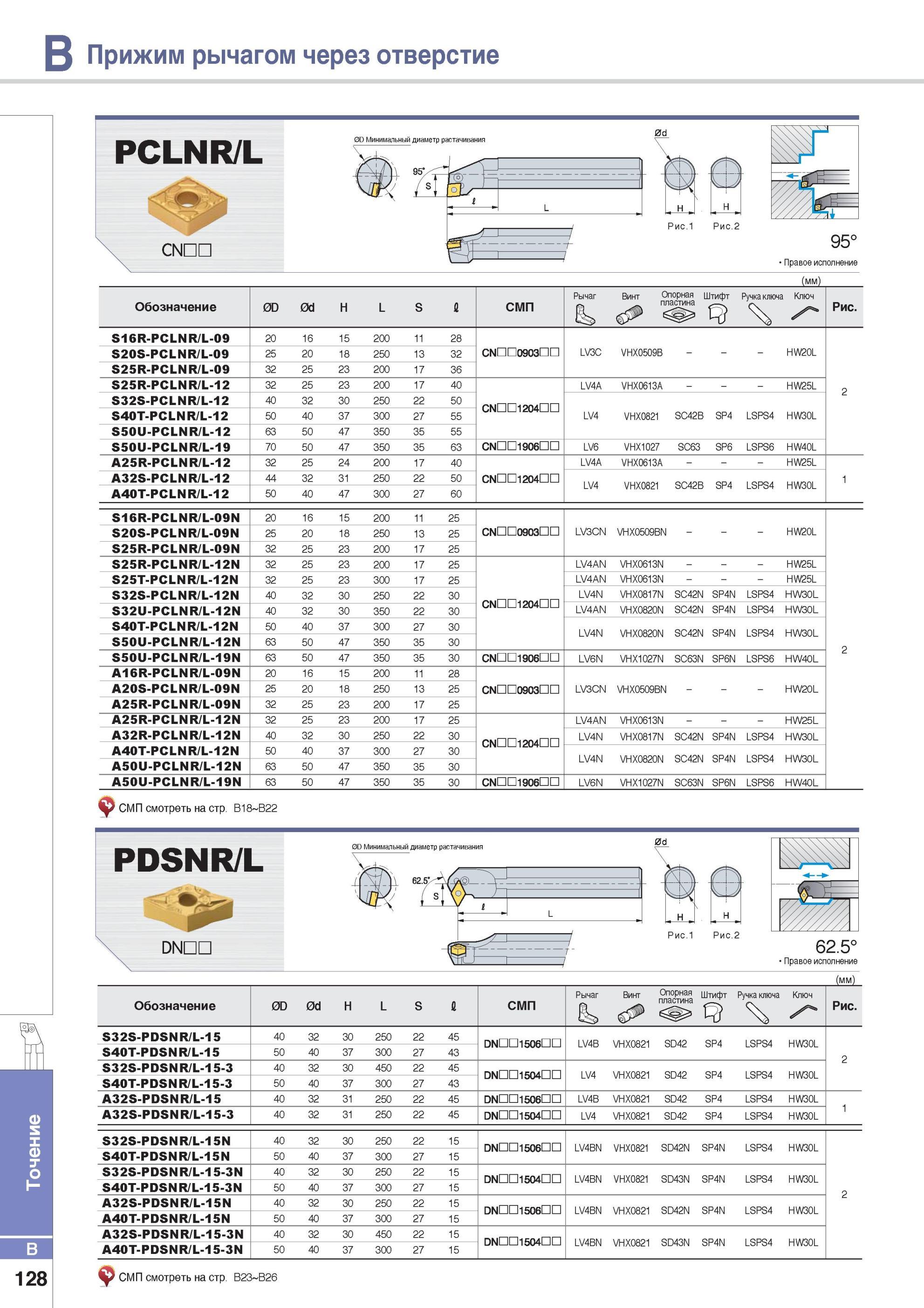

Расточные оправки Korloy для внутреннего точения Прижим сменной режущей пластины рычагом через отверстие Основные характеристики режущего инструмента Точение Прижим рычагом через отверстие Токарные резцы Korloy сменными режущими пластинами PCLNR/L 0D Минимальный диаметр растачивания 0d 1 <г) 1 сТР у 1 LJ L 1 / Рис.1 Рис.2 1 / 95° Правое исполнение сипп iJ 1 У (мм) Обозначение 0D 0d H L S fl СМП Рычаг Ss Винт Опорная пластина Штифт Ручка ключа Ключ Рис. S16R-PCLNR/L-09 20 16 15 200 11 28 S20S-PCLNR/L-09 25 20 18 250 13 32 СМППОЭОЗПП LV3C VHX0509B - HW20L S25R-PCLNR/L-09 32 25 23 200 17 36 S25R-PCLNR/L-12 32 25 23 200 17 40 LV4A VHX0613A - HW25L 2 S32S-PCLNR/L-12 40 32 30 250 22 50 СМПП1204ПП S40T-PCLNR/L-12 50 40 37 300 27 55 LV4 VHX0821 SC42B SP4 LSPS4 HW30L S50U-PCLNR/L-12 63 50 47 350 35 55 S50U-PCLNR/L-19 70 50 47 350 35 63 СМПП1906ПП LV6 VHX1027 SC63 SP6 LSPS6 HW40L A25R-PCLNR/L-12 32 25 24 200 17 40 LV4A VHX0613A - HW25L A32S-PCLNR/L-12 44 32 31 250 22 50 СМПП1204ПП LV4 VHX0821 SC42B SP4 LSPS4 HW30L 1 A40T-PCLNR/L-12 50 40 47 300 27 60 S16R-PCLNR/L-09N 20 16 15 200 11 25 S20S-PCLNR/L-09N 25 20 18 250 13 25 СМППОЭОЗПП LV3CN VHX0509BN - HW20L S25R-PCLNR/L-09N 32 25 23 200 17 25 S25R-PCLNR/L-12N 32 25 23 200 17 25 LV4AN VHX0613N - HW25L S25T-PCLNR/L-12N 32 25 23 300 17 25 LV4AN VHX0613N - HW25L S32S-PCLNR/L-12N 40 32 30 250 22 30 СМПП1204ПП LV4N VHX0817N SC42N SP4N LSPS4 HW30L S32U-PCLNR/L-12N 40 32 30 350 22 30 LV4AN VHX0820N SC42N SP4N LSPS4 HW30L S40T-PCLNR/L-12N 50 40 37 300 27 30 LV4N VHX0820N SC42N SP4N LSPS4 HW30L S50U-PCLNR/L-12N 63 50 47 350 35 30 S50U-PCLNR/L-19N 63 50 47 350 35 30 CNDDl906nn LV6N VHX1027N SC63N SP6N LSPS6 HW40L A16R-PCLNR/L-09N 20 16 15 200 11 28 A20S-PCLNR/L-09N 25 20 18 250 13 25 СМППОЭОЗПП LV3CN VHX0509BN - HW20L A25R-PCLNR/L-09N 32 25 23 200 17 25 A25R-PCLNR/L-12N 32 25 23 200 17 25 LV4AN VHX0613N - HW25L A32R-PCLNR/L-12N 40 32 30 250 22 30 CNEO204IID LV4N VHX0817N SC42N SP4N LSPS4 HW30L A40T-PCLNR/L-12N 50 40 37 300 27 30 LV4N VHX0820N SC42N SP4N LSPS4 HW30L A50U-PCLNR/L-12N 63 50 47 350 35 30 A50U-PCLNR/L-19N 63 50 47 350 35 30 СШ=П90в1=Ю LV6N VHX1027N SC63N SP6N LSPS6 HW40L ,.у СМП смотреть на стр. B18 B22 PDSNR/L 0D Минимальный диаметр растачивания DNDD 62.5° Правое исполнение (мм) Обозначение 0D 0d H L S fl СМП Рычаг Винт Опорная пластина Штифт Ручка ключа Ключ Рис. S32S-PDSNR/L-15 40 32 30 250 22 45 DNQU1506CO LV4B VHX0821 SD42 SP4 LSPS4 HW30L S40T-PDSNR/L-15 50 40 37 300 27 43 2 S32S-PDSNR/L-15-3 40 32 30 450 22 45 )1С1П1504СЮ LV4 VHX0821 SD42 SP4 LSPS4 HW30L S40T-PDSNR/L-15-3 50 40 37 300 27 43 A32S-PDSNR/L-15 40 32 31 250 22 45 DNDDlSOenn LV4B VHX0821 SD42 SP4 LSPS4 HW30L A32S-PDSNR/L-15-3 40 32 31 250 22 45 DNDDl504nn LV4 VHX0821 SD42 SP4 LSPS4 HW30L 1 S32S-PDSNR/L-15N 40 32 30 250 22 15 1 ПП160вПП LV4BN VHX0821 SD42N SP4N LSPS4 HW30L S40T-PDSNR/L-15N 50 40 37 300 27 15 S32S-PDSNR/L-15-3N 40 32 30 250 22 15 МПП1504ПП LV4BN VHX0821 SD43N SP4N LSPS4 HW30L S40T-PDSNR/L-15-3N 50 40 37 300 27 15 2 A32S-PDSNR/L-15N 40 32 30 250 22 15 DNDDl506nn LV4BN VHX0821 SD42N SP4N LSPS4 HW30L A40T-PDSNR/L-15N 50 40 37 300 27 15 A32S-PDSNR/L-15-3N 40 32 30 450 22 15 DNDDl504nn LV4BN VHX0821 SD43N SP4N LSPS4 HW30L A40T-PDSNR/L-15-3N 50 40 37 300 27 15 2 B 128 СМП смотреть на стр. B23 B26
