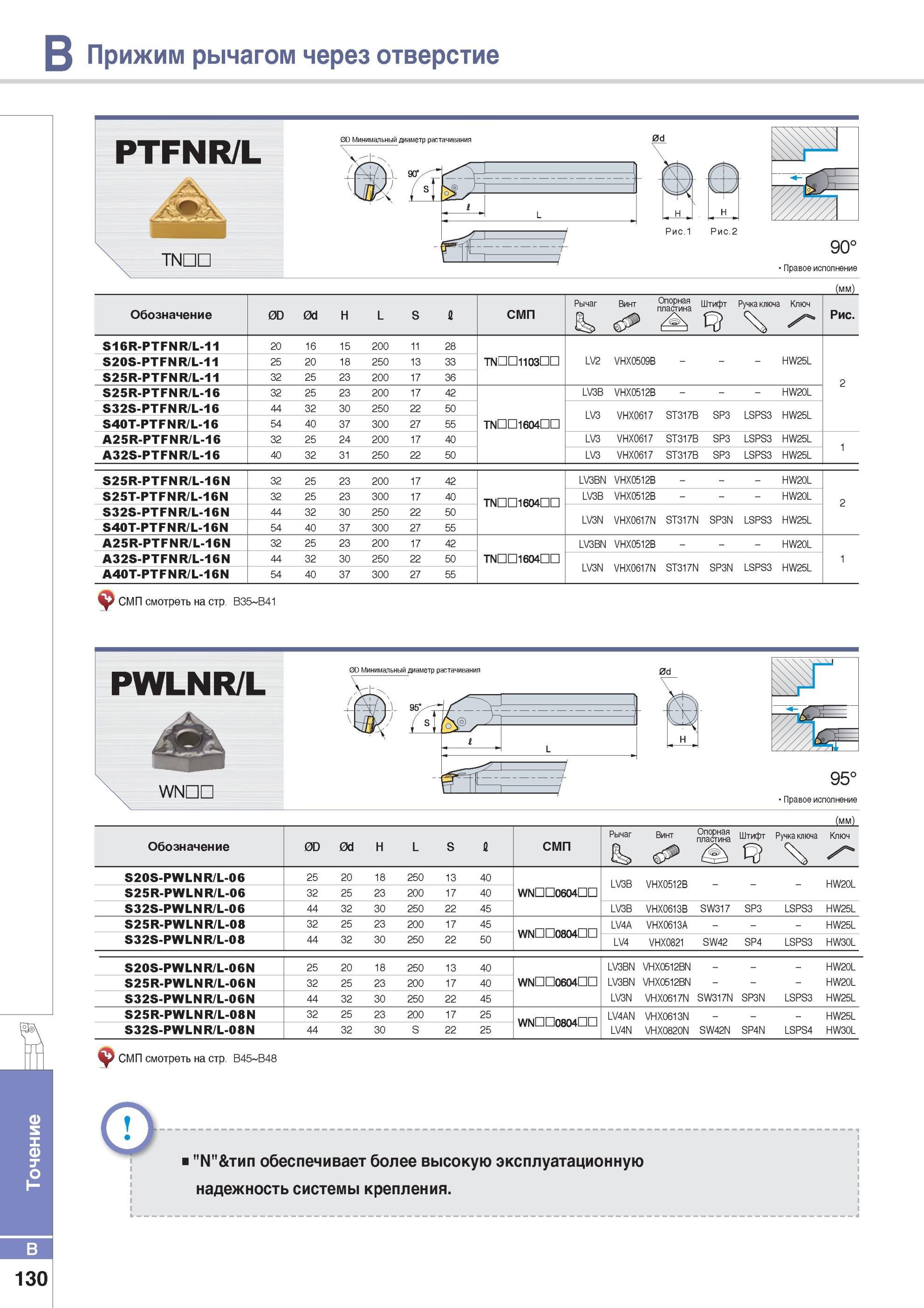

Прижим рычагом через отверстие PTFNR/L Минимальный диаметр растачивания TNDD Точение Токарные резцы Korloy сменными режущими пластинами _ 90° Правое исполнение (мм) Обозначение 0D 0d H L S fl СМП Рычаг Винт Опорная пластина Штифт Ручка ключа Ключ Рис. S16R-PTFNR/L-11 20 16 15 200 11 28 S20S-PTFNR/L-11 25 20 18 250 13 33 TI\lCDl103lIO LV2 VHX0509B - HW25L S25R-PTFNR/L-11 32 25 23 200 17 36 2 S25R-PTFNR/L-16 32 25 23 200 17 42 LV3B VHX0512B - HW20L S32S-PTFNR/L-16 44 32 30 250 22 50 LV3 VHX0617 ST317B SP3 LSPS3 HW25L S40T-PTFNR/L-16 54 40 37 300 27 55 Т1ЧПП1604ПП A25R-PTFNR/L-16 32 25 24 200 17 40 LV3 VHX0617 ST317B SP3 LSPS3 HW25L A32S-PTFNR/L-16 40 32 31 250 22 50 LV3 VHX0617 ST317B SP3 LSPS3 HW25L 1 S25R-PTFNR/L-16N 32 25 23 200 17 42 LV3BN VHX0512B - HW20L S25T-PTFNR/L-16N 32 25 23 300 17 40 ТШП1604Ш LV3B VHX0512B - HW20L 2 S32S-PTFNR/L-16N 44 32 30 250 22 50 LV3N VHX0617N ST317N SP3N LSPS3 HW25L S40T-PTFNR/L-16N 54 40 37 300 27 55 A25R-PTFNR/L-16N 32 25 23 200 17 42 LV3BN VHX0512B - HW20L A32S-PTFNR/L-16N 44 32 30 250 22 50 ПП1604ПП LV3N VHX0617N ST317N SP3N LSPS3 HW25L 1 A40T-PTFNR/L-16N 54 40 37 300 27 55 СМП смотреть на стр. B35 B41 PWLNR/L 0D Минимальный диаметр растачивания WNCD 95° Правое исполнение (мм) Обозначение 0D 0d H L S СМП Рычаг Винт Опорная пластина Штифт Ручка ключа Ключ S20S-PWLNR/L-06 25 20 18 250 13 40 LV3B VHX0512B HW20L S25R-PWLNR/L-06 32 25 23 200 17 40 WNDD0604nn S32S-PWLNR/L-06 44 32 30 250 22 45 LV3B VHX0613B SW317 SP3 LSPS3 HW25L S25R-PWLNR/L-08 32 25 23 200 17 45 wnd Повода LV4A VHX0613A - HW25L S32S-PWLNR/L-08 44 32 30 250 22 50 LV4 VHX0821 SW42 SP4 LSPS3 HW30L S20S- PWLNR/L 06N 25 20 18 250 13 40 LV3BN VHX0512BN - HW20L S25R PWLNR/L -06N 32 25 23 200 17 40 WNDD0604nn LV3BN VHX0512BN - HW20L S32S- PWLNR/L 06N 44 32 30 250 22 45 LV3N VHX0617N SW317N SP3N LSPS3 HW25L S25R PWLNR/L -08N 32 25 23 200 17 25 WNDDoaoCO LV4AN VHX0613N - HW25L S32S- PWLNR/L 08N 44 32 30 S 22 25 LV4N VHX0820N SW42N SP4N LSPS4 HW30L СМП смотреть на стр. B45 B48 "№' тип обеспечивает более высокую эксплуатационную надежность системы крепления. B 130
