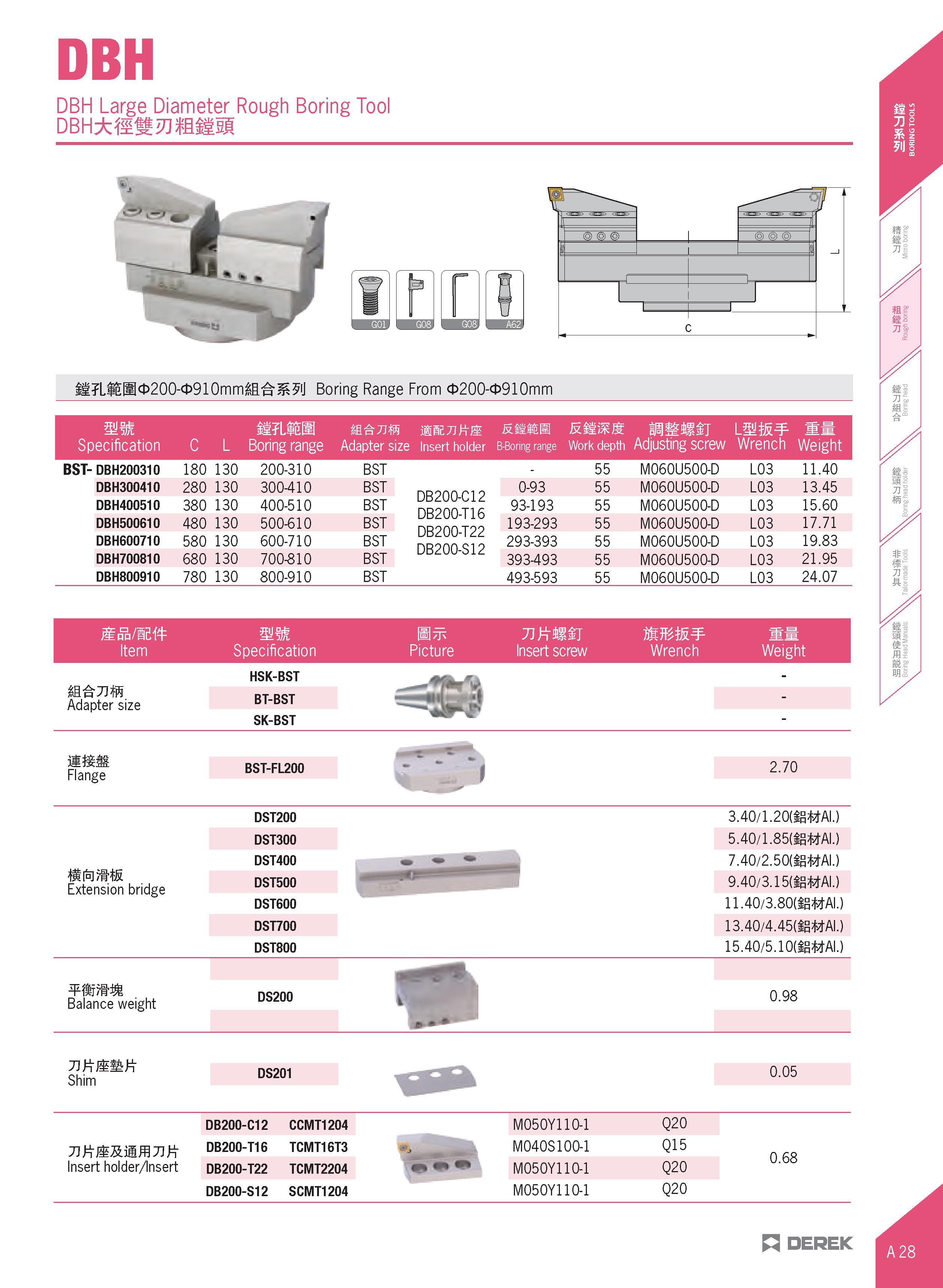

Расточная модульная инструментальная система Derek DBH для растачивания отверстий больших диаметров в неподвижных заготовках на расточных и фрезерных металлообрабатывающих станках Составные части Обозначение продукции по каталогу Large Diameter Rough Boring Tool DBH tlft2IfllisI r r i LffiH02OO-091Omm -nS5 l Boring Range From 02OO-O91Omm mm Specification C L fULffiHI Boring range Adapter size illETJtt'J Insert holder B-Boring range Work depth Adjusting screw imw Wrench Weight BST- DBH200310 180 130 200-310 BST - 55 M060U500-D L03 11.40 DBH300410 280 130 300-410 BST DB200-C12 DB200-T16 DB200-T22 DB200-S12 0-93 55 M060U500-D L03 13.45 DBH400510 380 130 400-510 BST 93-193 55 M060U500-D L03 15.60 DBH500610 480 130 500-610 BST 193-293 55 M060U500-D L03 17.71 DBH600710 580 130 600-710 BST 293-393 55 M060U500-D L03 19.83 DBH700810 680 130 700-810 BST 393-493 55 M060U500-D L03 21.95 DBH800910 780 130 800-910 BST 493-593 55 M060U500-D L03 24.07 M/iE mm TJttSSJ mmw Item Specification Picture Insert screw Wrench Weight Adapter size HSK-BST BT-BST SK-BST Flange c P BST-FL200 tm, 2.70 DST200 3.40/1.20(iSWAI.) DST300 5.40/1.85( SWAI.) Extension bridge DST400 i 7.40/2.50(iSWAI.) DST500 9.40/3.15( SWAI.) DST600 11.40/3.80( SWAI.) DST700 13.40/4.45( SWAI.) DST800 15.40/5. lOMSttAI.) mmm Balance weight DS200 0.98 Si m Shim DS201 0.05 DB200-C12 CCMT1204 M050Y110-1 Q20 DB200-T16 TCMT16T3 M040S100-1 Q15 0.68 Insert holder/insert DB200-T22 TCMT2204 M050Y110-1 Q20 DB200-S12 SCMT1204 M050Y110-1 Q20 DEPEK
