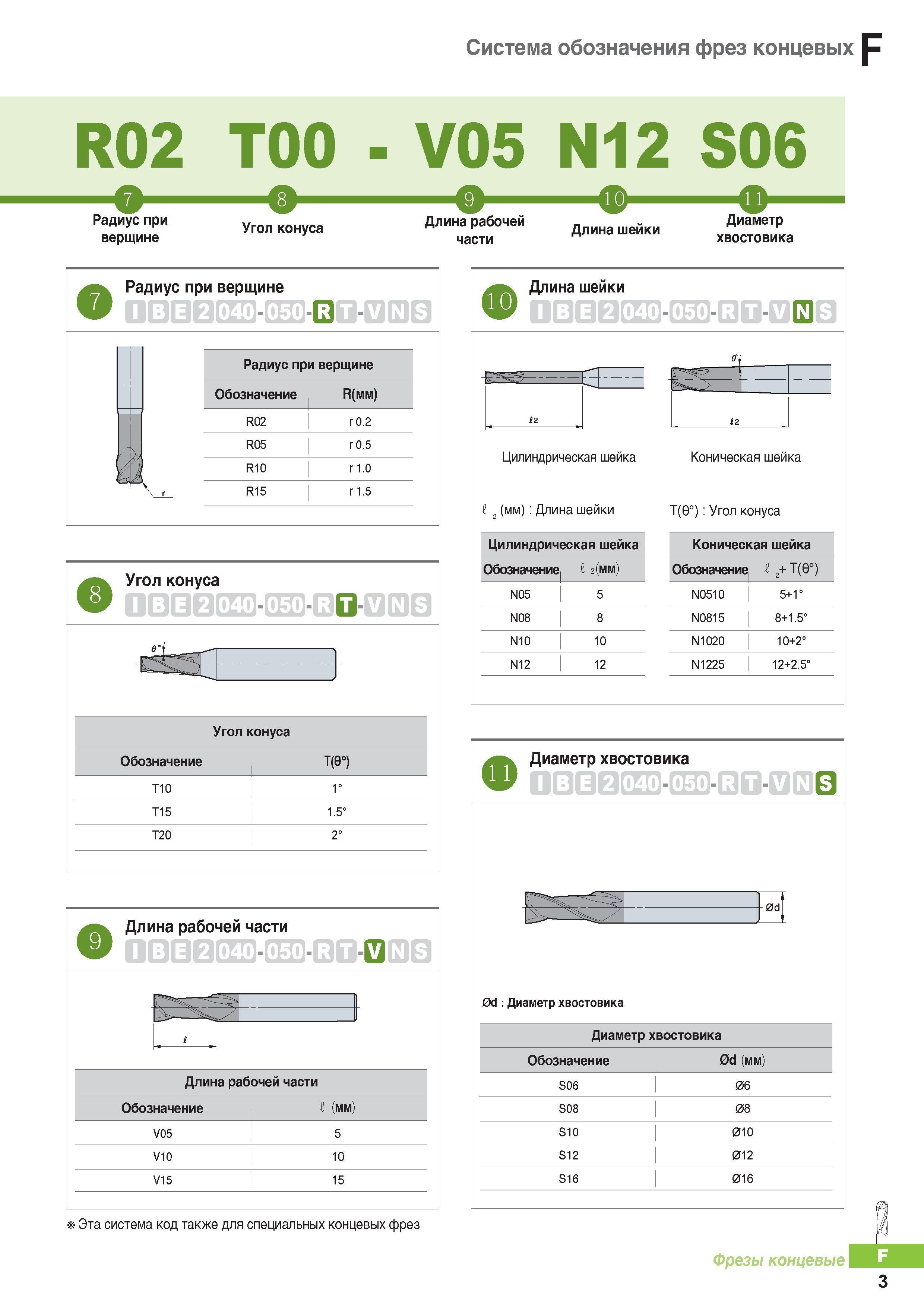

Расшифровка обозначения цельных концевых фрез по металлу принятая южнокорейским производителем станочного инструмента Часть 2 Длина рабочей части Радиус _ р R02 T00 - V05 N12 S06 Радиус при верщине Угол конуса Длина шейки Диаметр хвостовика 7 О Радиус при верщине 2 -QQ-3(3ES Радиус при верщине Обозначение R(mm) R02 0.2 R05 0.5 R10 1.0 R15 1.5 Угол конуса - 050- R T-VNlS Угол конуса Обозначение т(е°) T10 T15 1.5° T20 2° Длина рабочей части IbeI 040 - 055 -ir t -iVns Длина рабочей части Обозначение (мм) V05 V10 10 V15 15 Эта система код также для специальных концевых фрез Длина шейки i1b1EBI04q g50 (30- Цилиндрическая шейка I 2 (мм): Длина шейки Цилиндрическая шейка Обозначение 1г(мм) N05 5 N08 8 N10 10 N12 12 Коническая шейка Т(0°): Угол конуса Коническая шейка Обозначение 1 2+Т(0°) N0510 5+1° N0815 8+1.5° N1020 10+2° N1225 12+2.5° Диаметр хвостовика 1вГе12 1q4q - 555'- R T - Vinis 0d Диаметр хвостовика Диаметр хвостовика Обозначение 0d (мм) S06 06 S08 08 S10 010 S12 012 S16 016 Фрезы концевые J. 3 5 Система обозначения Korloy для фрез концевых
