165 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.D34

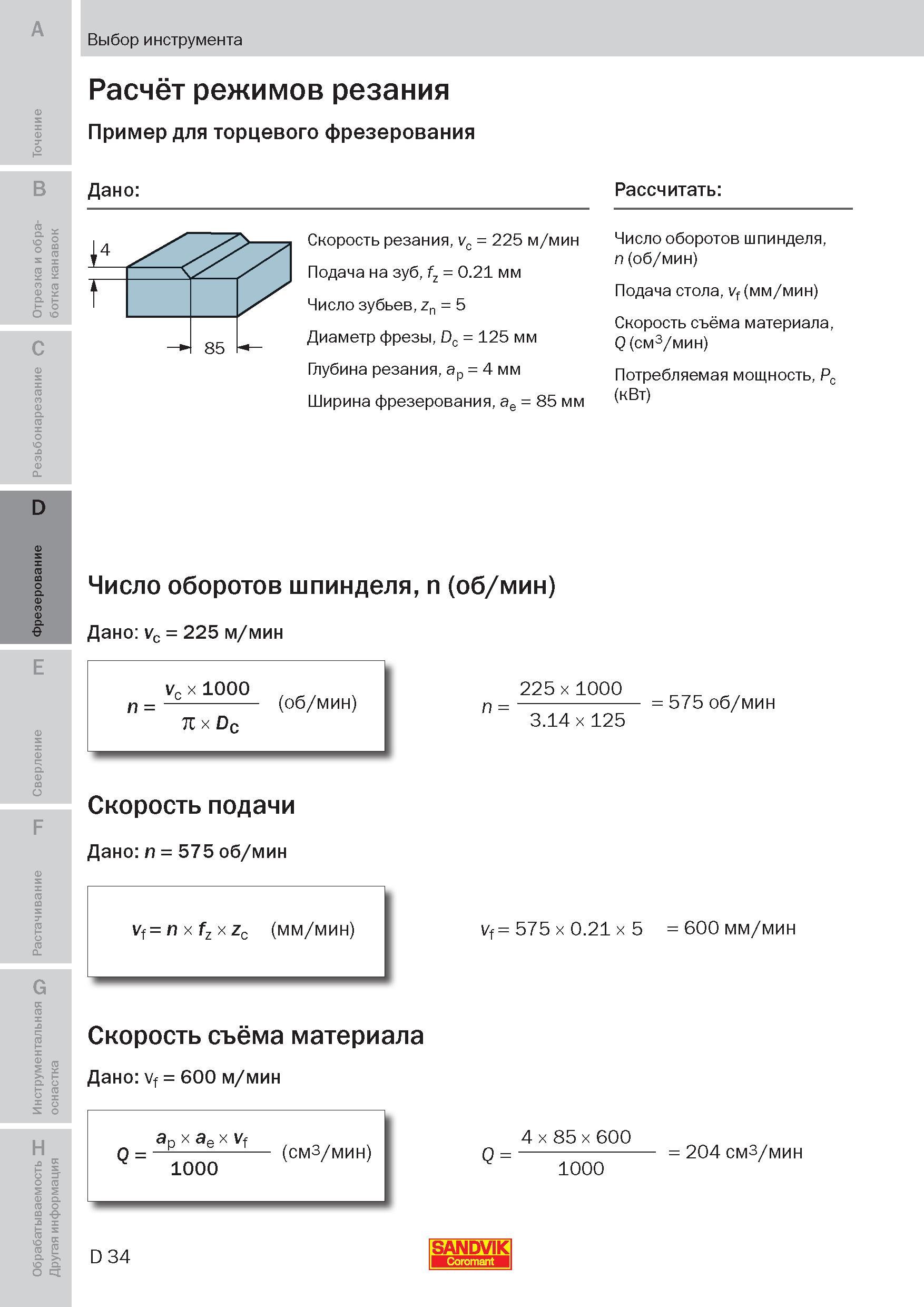

Расчёт режимов резания Пример для торцевого фрезерования Дано Рассчитать Скорость резания, vc = 225 м/мин Подача на зуб, fz = 0 21 мм Число зубье Расчёт режимов резания Пример для торцевого фрезерования Дано Рассчитать Скорость резания, vc = 225 м/мин Подача на зуб, fz = 0.21 мм Число зубьев, zn = 5 Диаметр фрезы, Dc = 125 мм Глубина резания, ар = 4 мм Ширина фрезерования, ae = 85 мм Число оборотов шпинделя, n (об/мин) Подача стола, vf (мм/мин) Скорость съёма материала, Q (см3/мин) Потребляемая мощность, Рс (кВт) Число оборотов шпинделя, n (об/мин) Дано vc = 225 м/мин vc х 1000 П х Dc (об/мин) n = 225 х1000 3.14 х 125 = 575 об/мин Скорость подачи Дано n = 575 об/мин vf = n х fz х zc (мм/мин) vf = 575 х 0.21 х 5 = 600 мм/мин Скорость съёма материала Дано vf = 600 м/мин Q ap х ae х vf 1000 (см3/мин) 4 х 85 х 600 0 = - = 204 см3/мин 1000 D 34 SANDVIK n A Выбор инструмента
