Расчёт потребляемой мощности при фрезеровании на металлообрабатывающем станочном оборудовании Рекомендации израильской компании Искар Пример расчёта ширины п Каталог ISCAR 2005 Инструмент и оснастка Стр. C405 0825 Lab2u

Обновлено 2020-06-05 06:32:00

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding ISCAR \| Каталог ISCAR 2005 Металлорежущий инструмент и оснастка (Всего 1166 стр.)

Расчёт потребляемой мощности при фрезеровании на металлообрабатывающем станочном оборудовании Рекомендации израильской компании Искар Пример расчёта ширины п 825 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.C405

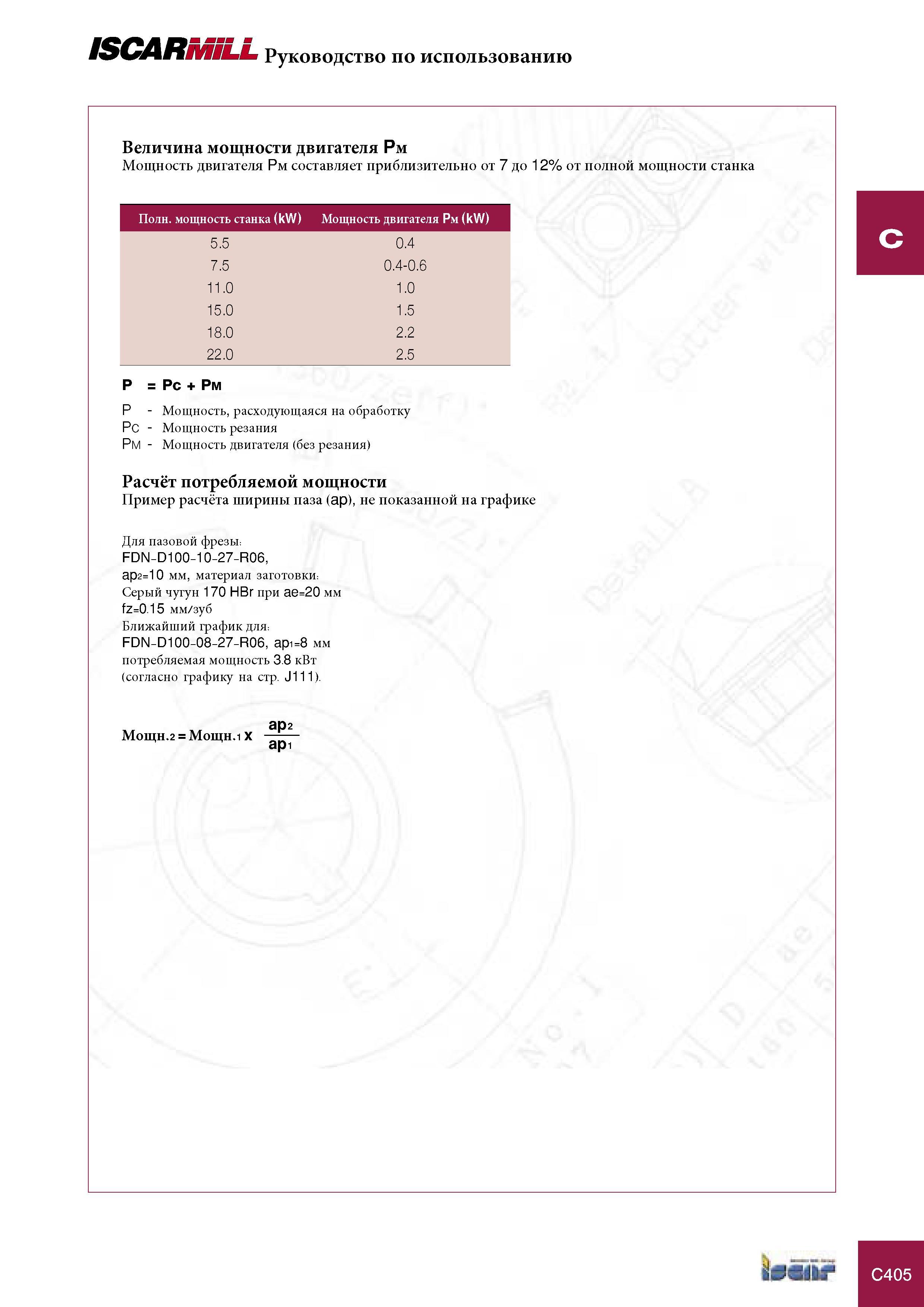

Расчёт потребляемой мощности при фрезеровании на металлообрабатывающем станочном оборудовании Рекомендации израильской компании Искар Пример расчёта ширины п Расчёт потребляемой мощности при фрезеровании на металлообрабатывающем станочном оборудовании Рекомендации израильской компании Искар Пример расчёта ширины паза (ap), не показанной на графике Для пазовой фрезы FDN-D100-10-27-R06, ap2=10 мм, материал заготовки Серый чугун 170 HBr при ae=20 мм fz=0.15 мм/зуб Ближайший график для FDN-D100-08-27-R06, ap-i=8 мм потребляемая мощность 3.8 кВт (согласно графику на стр. J111). Мощн.2 = Мощн.1 X 5.5 7.5 11.0 15.0 18.0 22.0 0.4 0.4-0.6 1.0 1.5 2.2 2.5 api шшыг Руководство по использованию Величина мощности двигателя Рм Мощность двигателя Рм составляет приблизительно от 7 до 12% от полной мощности станка P = Pc + Pm P - Мощность, расходующаяся на обработку Pc - Мощность резания PM - Мощность двигателя (без резания)
