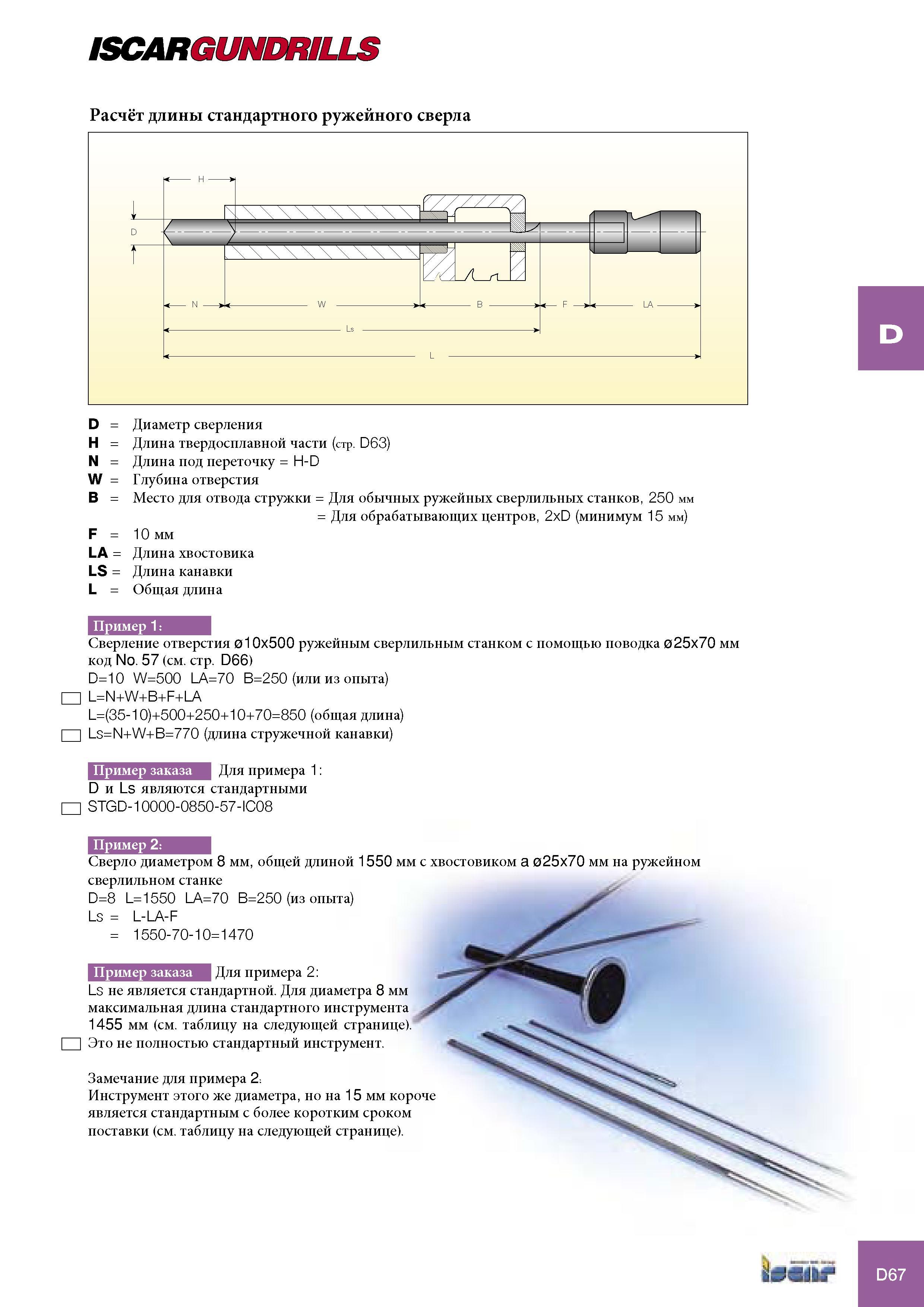

Расчёт длины стандартного ружейного сверла D = Диаметр сверления H = Длина твердосплавной части (стр D63) N = Длина под переточку = H-D W = Глубина отверстия

Расчёт длины стандартного ружейного сверла D = Диаметр сверления H = Длина твердосплавной части (стр. D63) N = Длина под переточку = H-D W = Глубина отверстия B = Место для отвода стружки = Для обычных ружейных сверлильных станков, 250 мм = Для обрабатывающих центров, 2xD (минимум 15 мм) F = 10 мм LA = Длина хвостовика LS = Длина канавки L = Общая длина Пример 1 Сверление отверстия 010x500 ружейным сверлильным станком с помощью поводка 025x70 мм код No. 57 (см. стр. D66) D=10 W=500 LA=70 B=250 (или из опыта) L=N+W+B+F+LA L=(35-10)+500+250+10+70=850 (общая длина) Ls=N+W+B=770 (длина стружечной канавки) Пример заказа Для примера 1 D и Ls являются стандартными STGD-10000-0850-57-IC08 Пример 2 Сверло диаметром 8 мм, общей длиной 1550 мм с хвостовиком a 025x70 мм на ружейном сверлильном станке D=8 L=1550 LA=70 B=250 (из опыта) Ls = L-LA-F = 1550-70-10=1470 Пример заказа Для примера 2 Ls не является стандартной. Для диаметра 8 мм максимальная длина стандартного инструмента 1455 мм (см. таблицу на следующей странице). Это не полностью стандартный инструмент. Замечание для примера 2 Инструмент этого же диаметра, но на 15 мм короче является стандартным с более коротким сроком поставки (см. таблицу на следующей странице). D67 ISCARGUNDRILLS
