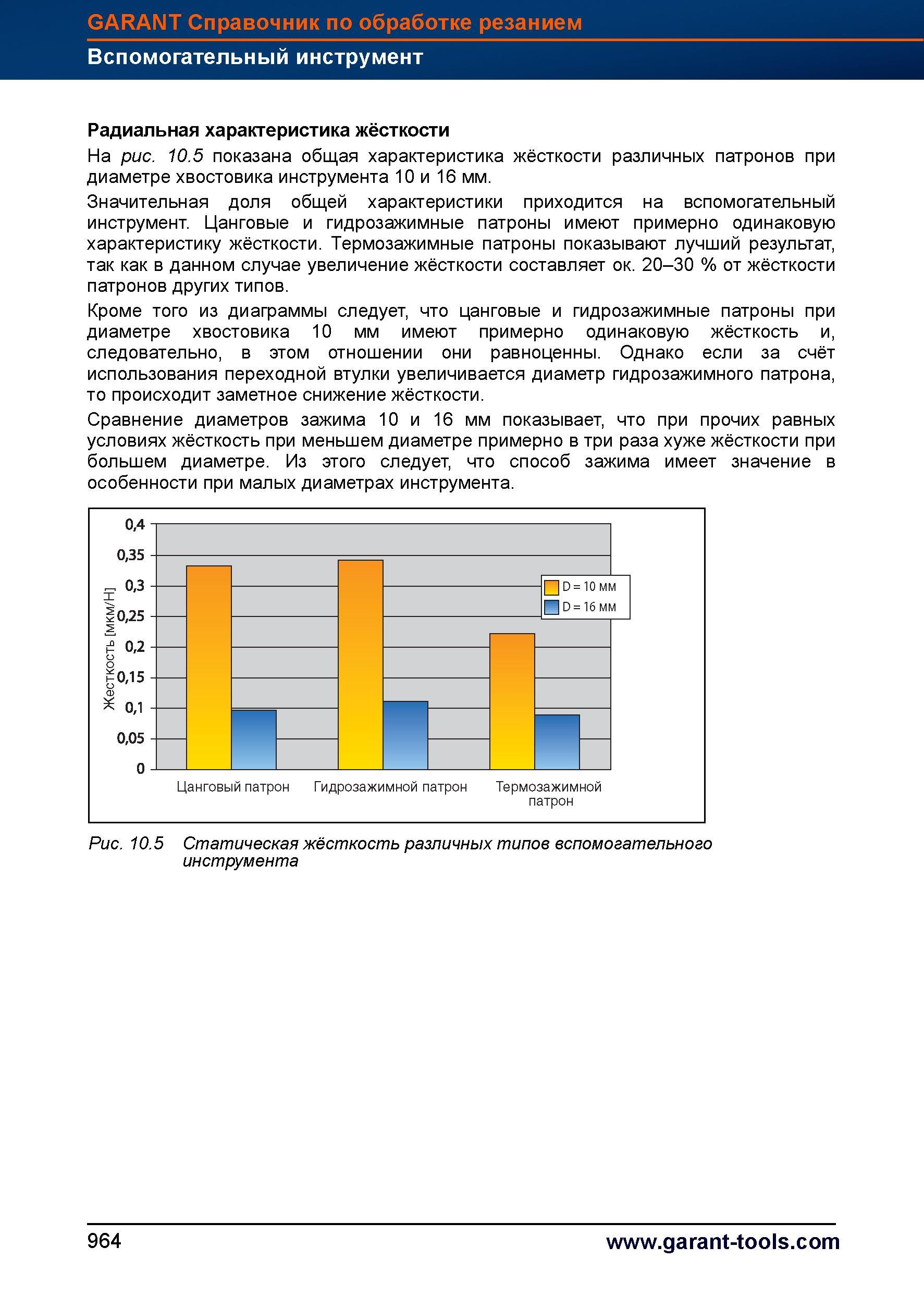

Радиальная характеристика жесткости инструментальной шпиндельной оснастки Цанговые и гидрозажимные патроны имеют примерно одинаковую характеристику жёсткости. Термозажимные патроны показывают лучший результат, так как в данном случае увеличение жёсткости составляет ок. 20-30 % от жёсткости патронов других типов. Кроме того из диаграммы следует, что цанговые и гидрозажимные патроны при диаметре хвостовика 10 мм имеют примерно одинаковую жёсткость и, следовательно, в этом отношении они равноценны. Однако если за счёт использования переходной втулки увеличивается диаметр гидрозажимного патрона, то происходит заметное снижение жёсткости. Сравнение диаметров зажима 10 и 16 мм показывает, что при прочих равных условиях жёсткость при меньшем диаметре примерно в три раза хуже жёсткости при большем диаметре. Из этого следует, что способ зажима имеет значение в особенности при малых диаметрах инструмента. Рис. 10.5 Статическая жёсткость различных типов вспомогательного инструмента 964 GARANT Справочник по обработке резанием Вспомогательный инструмент Радиальная характеристика жёсткости На рис. 10.5 показана общая характеристика жёсткости различных патронов при диаметре хвостовика инструмента 10 и 16 мм. Значительная доля общей характеристики приходится на вспомогательный инструмент.
