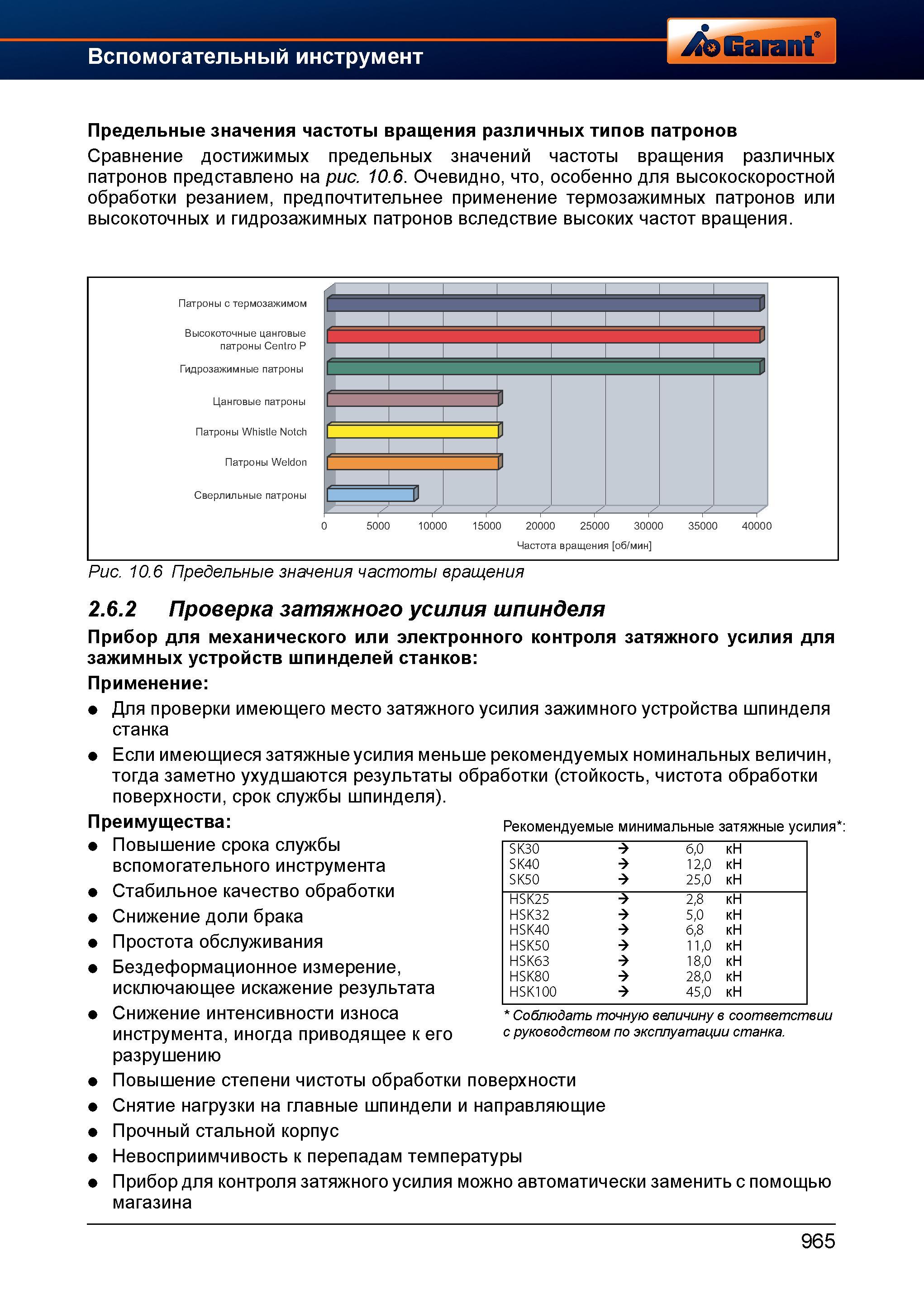

Прибор для механического или электронного контроля затяжного усилия для зажимных устройств шпинделей станков Применение Для проверки имеющего место затяжного усилия зажимного устройства шпинделя станка Если имеющиеся затяжные усилия меньше рекомендуемых номинальных величин, тогда заметно ухудшаются результаты обработки (стойкость, чистота обработки поверхности, срок службы шпинделя). Преимущества Повышение срока службы вспомогательного инструмента Стабильное качество обработки Снижение доли брака Простота обслуживания Бездеформационное измерение, исключающее искажение результата Снижение интенсивности износа инструмента, иногда приводящее к его разрушению Повышение степени чистоты обработки поверхности Снятие нагрузки на главные шпиндели и направляющие Прочный стальной корпус Невосприимчивость к перепадам температуры Прибор для контроля затяжного усилия можно автоматически заменить с помощью магазина Рекомендуемые минимальные затяжные усилия SK30 d 6,0 кН SK40 d 12,0 кН SK50 d 25,0 кН HSK25 d 2,8 кН HSK32 d 5,0 кН HSK40 d 6,8 кН HSK50 d 11,0 кН HSK63 d 18,0 кН HSK80 d 28,0 кН HSK100 d 45,0 кН Соблюдать точную величину в соответствии с руководством по эксплуатации станка. 965 Предельные значения частоты вращения различных типов патронов Сравнение достижимых предельных значений частоты вращения различных патронов представлено на рис. 10.6. Очевидно, что, особенно для высокоскоростной обработки резанием, предпочтительнее применение термозажимных патронов или высокоточных и гидрозажимных патронов вследствие высоких частот вращения. Патроны с термозажимом Высокоточные цанговые патроны Centro P Гидрозажимные патроны Цанговые патроны Патроны Whistle Notch Патроны Weldon Сверлильные патроны 10000 15000 20000 25000 30000 35000 40000 Частота вращения об/мин 0 Рис. 10.6 Предельные значения частоты вращения 2.6.2 Проверка затяжного усилия шпинделя
