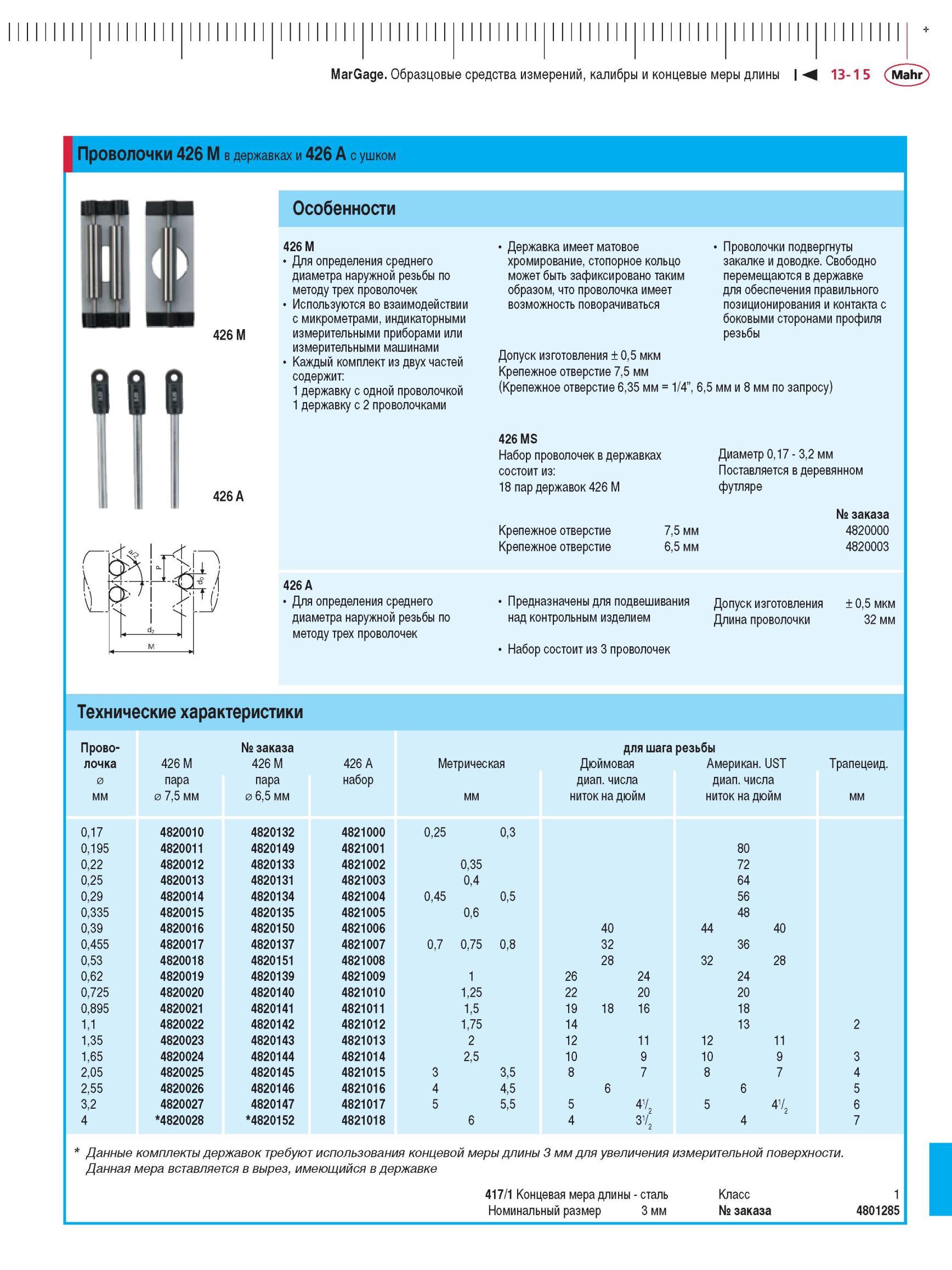

Проволочки 426 M в державках и 426 A с ушком Для определения среднего диаметра наружной резьбы по методу трех проволочек Используются во в

Проволочки 426 M в державках и 426 A с ушком Для определения среднего диаметра наружной резьбы по методу трех проволочек Используются во взаимодействии с микрометрами, индикаторными измерительными приборами или измерительными машинами Каждый комплект из двух частей содержит 1 державку с одной проволочкой 1 державку с 2 проволочками Державка имеет матовое хромирование, стопорное кольцо может быть зафиксировано таким образом, что проволочка имеет возможность поворачиваться Допуск изготовления ± 0,5 мкм Крепежное отверстие 7,5 мм (Крепежное отверстие 6,35 мм = 1/4” Проволочки подвергнуты закалке и доводке. Свободно перемещаются в державке для обеспечения правильного позиционирования и контакта с боковыми сторонами профиля резьбы 6,5 мм и 8 мм по запросу) 426 A 426 A Для определения среднего диаметра наружной резьбы по методу трех проволочек 426 MS Набор проволочек в державках состоит из 18 пар державок 426 M Крепежное отверстие 7,5 мм Крепежное отверстие 6,5 мм Предназначены для подвешивания над контрольным изделием Набор состоит из 3 проволочек Диаметр 0,17 - 3,2 мм Поставляется в деревянном футляре Допуск изготовления Длина проволочки № заказа 4820000 4820003 ± 0,5 мкм 32 мм Технические характеристики Проволочка диаметр мм 426 M пара 0 7,5 мм № заказа 426 M пара 0 6,5 мм 426 A набор Метрическая мм для шага резьбы Дюймовая Американ. UST диапазон числа диап. числа ниток на дюйм ниток на дюйм Трапецеидальная мм 0,17 4820010 4820132 4821000 0,25 0,3 0,195 4820011 4820149 4821001 80 0,22 4820012 4820133 4821002 0,35 72 0,25 4820013 4820131 4821003 0,4 64 0,29 4820014 4820134 4821004 0,45 0,5 56 0,335 4820015 4820135 4821005 0,6 48 0,39 4820016 4820150 4821006 40 44 40 0,455 4820017 4820137 4821007 ,8 0 5 ,7 0, ,7 0 32 36 0,53 4820018 4820151 4821008 28 32 28 0,62 4820019 4820139 4821009 1 26 24 24 0,725 4820020 4820140 4821010 1,25 22 20 20 0,895 4820021 4820141 4821011 1,5 19 18 16 18 1,1 4820022 4820142 4821012 1,75 14 13 2 1,35 4820023 4820143 4821013 2 12 11 12 11 1,65 4820024 4820144 4821014 2,5 10 9 10 9 3 2,05 4820025 4820145 4821015 3 3,5 8 7 8 7 4 2,55 4820026 4820146 4821016 4 4,5 6 6 5 3,2 4820027 4820147 4821017 5 5,5 5 41/2 5 41/2 6 4 4820028 4820152 4821018 6 4 31/2 4 7 Данные комплекты державок требуют использования концевой меры длины 3 мм для увеличения измерительной поверхности. Данная мера вставляется в вырез, имеющийся в державке 417/1 Концевая мера длины - сталь Класс Номинальный размер 3 мм № заказа 4801285 MarGage. Образцовые средства измерений, калибры и концевые меры длины Особенности 426 M 426 M
