Контрольно-измерительный инструмент и оборудование / Measuring instruments MAHR | Каталог MAHR 2012 Средства измерений (Всего 466 стр.) |
|||||
|

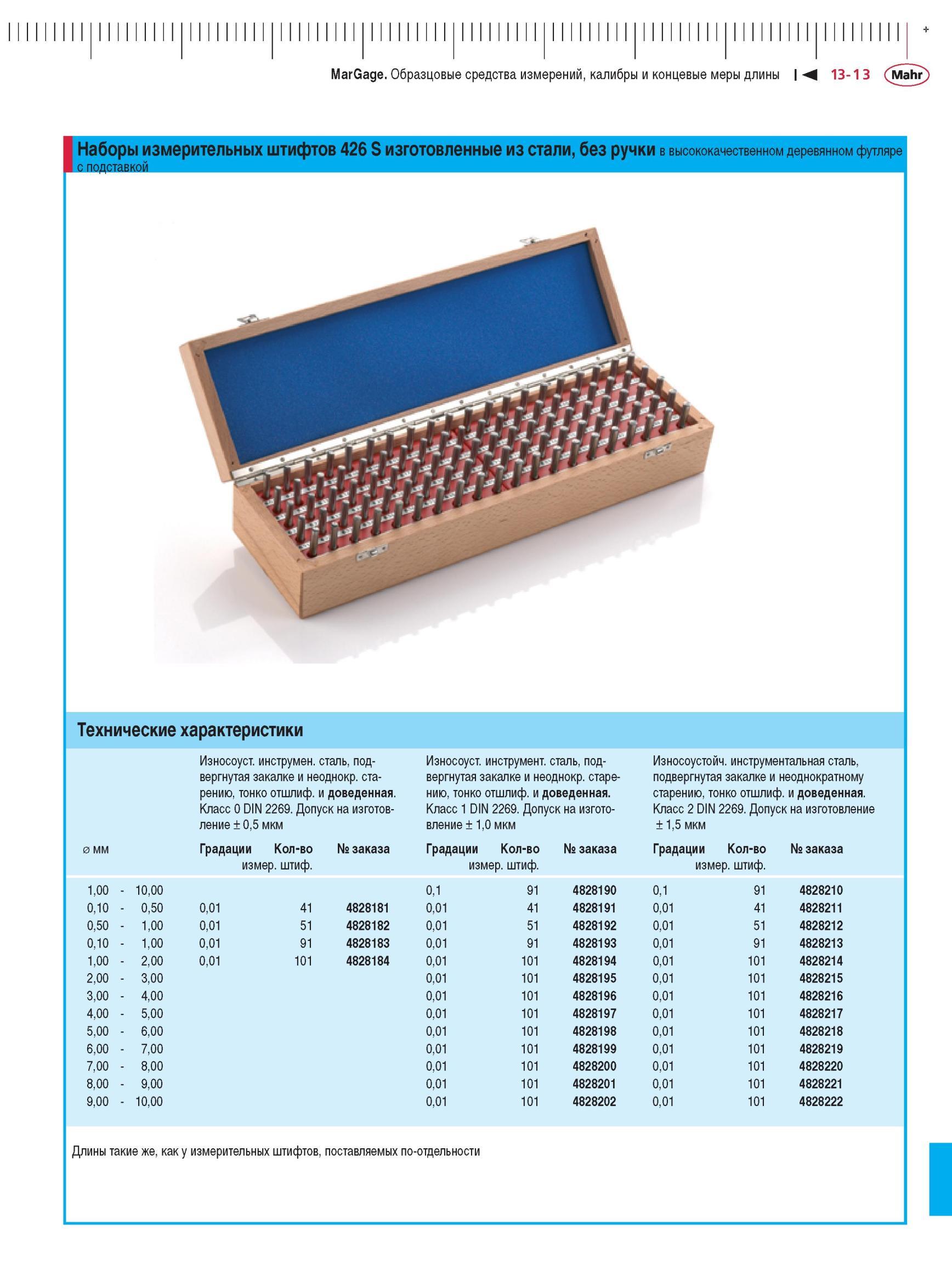

329 Каталог MAHR 2012 Средства измерений геометрических величин Стр.13-13 |
|||||
Наборы измерительных штифтов 426 S MarGage Изготовленные из стали, без ручки в высококачественном деревянном футляре Технические характериНаборы измерительных штифтов 426 S MarGage Изготовленные из стали, без ручки в высококачественном деревянном футляре Технические характеристики Износоустойчивая инструментальная сталь, подвергнутая закалке и неоднократному старению, тонко отшлифована и доведенная. Класс 0 DIN 2269. Допуск на изготовление ± 0,5 мкм Износоустойчивая инструментальная сталь, подвергнутая закалке и неоднократному старению, тонко отшлифована. и доведенная. Класс 1 DIN 2269. Допуск на изготовление ± 1,0 мкм Износоустойч. инструментальная сталь, подвергнутая закалке и неоднократному старению, тонко отшлиф. и доведенная. Класс 2 DIN 2269. Допуск на изготовление ± 1,5 мкм 0 мм Градации Количество измерительных штифтов № заказа Градации Количество измерительных штифтов № заказа Градации Количество измерительных штифтов № заказа 1,00 10,00 0,1 91 4828190 0,1 91 4828210 0,10 0,50 0,01 41 4828181 0,01 41 4828191 0,01 41 4828211 0,50 1,00 0,01 51 4828182 0,01 51 4828192 0,01 51 4828212 0,10 1,00 0,01 91 4828183 0,01 91 4828193 0,01 91 4828213 1,00 2,00 0,01 101 4828184 0,01 101 4828194 0,01 101 4828214 2,00 - 3,00 0,01 101 4828195 0,01 101 4828215 3,00 - 4,00 0,01 101 4828196 0,01 101 4828216 4,00 - 5,00 0,01 101 4828197 0,01 101 4828217 5,00 - 6,00 0,01 101 4828198 0,01 101 4828218 6,00 - 7,00 0,01 101 4828199 0,01 101 4828219 7,00 - 8,00 0,01 101 4828200 0,01 101 4828220 8,00 - 9,00 0,01 101 4828201 0,01 101 4828221 9,00 - 10,00 0,01 101 4828202 0,01 101 4828222 Длины такие же, как у измерительных штифтов, поставляемых по отдельности MarGage. Образцовые средства измерений, калибры и концевые меры длины |
|||||
