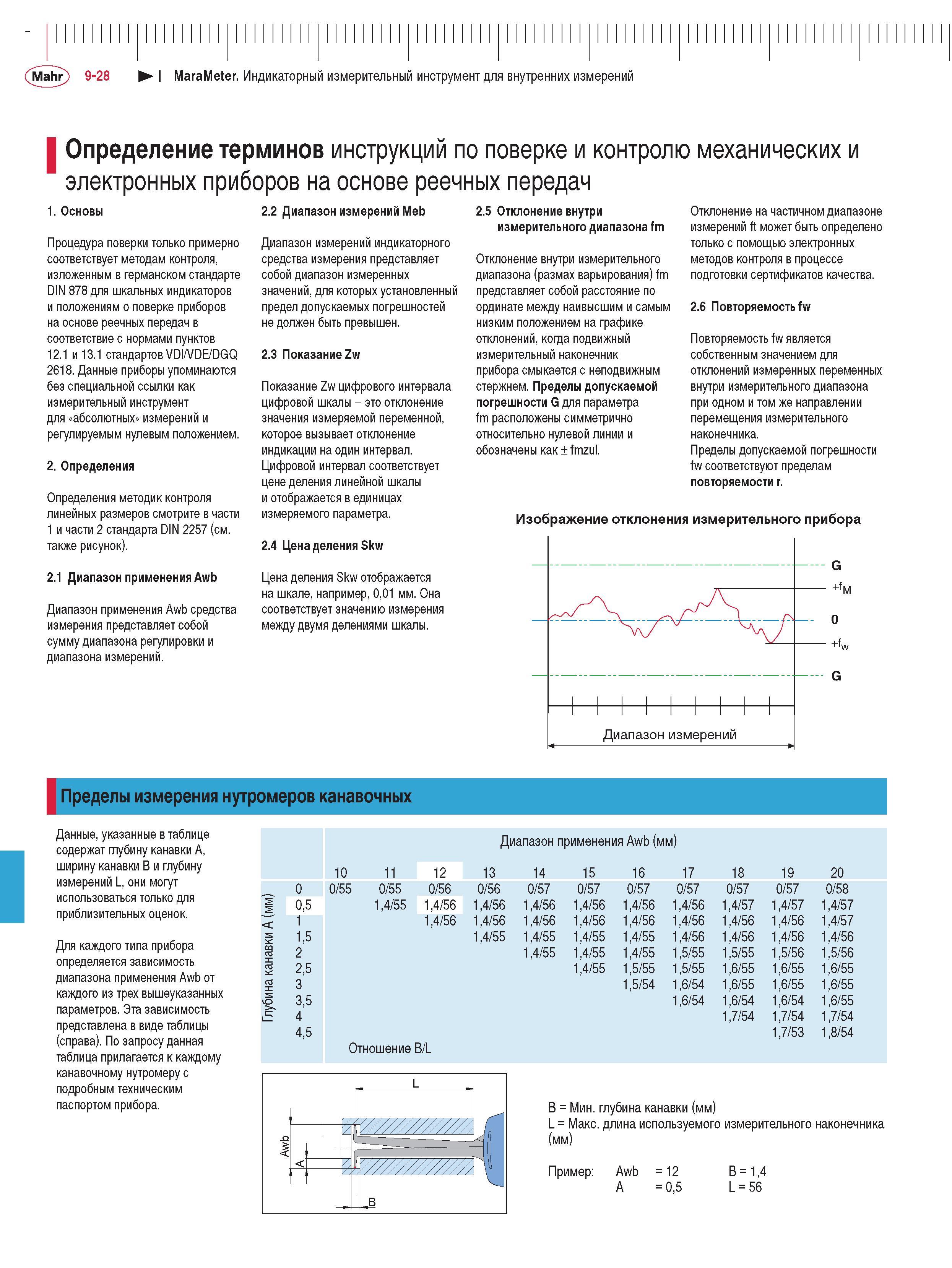

Процедура поверки только примерно соответствует методам контроля изложенным в германском стандарте DIN 878 для шкальных индикаторов и положениям о поверке прибо

Процедура поверки только примерно соответствует методам контроля изложенным в германском стандарте DIN 878 для шкальных индикаторов и положениям о поверке приборов на основе реечных передач в соответствие с нормами пунктов 12.1 и 13.1 стандартов VDI VDE DGQ 2618. Данные приборы упоминаются без специальной ссылки как измерительный инструмент для абсолютных измерений и регулируемым нулевым положением. 2. Определения Определения методик контроля линейных размеров смотрите в части 1 и части 2 стандарта DIN 2257 (см. также рисунок). 2.1 Диапазон применения Awb Диапазон применения Awb средства измерения представляет собой сумму диапазона регулировки и диапазона измерений. 2.2 Диапазон измерений Meb Диапазон измерений индикаторного средства измерения представляет собой диапазон измеренных значений для которых установленный предел допускаемых погрешностей не должен быть превышен. 2.3 Показание Zw Показание Zw цифрового интервала цифровой шкалы - это отклонение значения измеряемой переменной которое вызывает отклонение индикации на один интервал. Цифровой интервал соответствует цене деления линейной шкалы и отображается в единицах измеряемого параметра. 2.4 Цена деления Skw Цена деления Skw отображается на шкале например 001 мм. Она соответствует значению измерения между двумя делениями шкалы. 2.5 Отклонение внутри измерительного диапазона fm Отклонение внутри измерительного диапазона (размах варьирования) fm представляет собой расстояние по ординате между наивысшим и самым низким положением на графике отклонений когда подвижный измерительный наконечник прибора смыкается с неподвижным стержнем. Пределы допускаемой погрешности G для параметра fm расположены симметрично относительно нулевой линии и обозначены как fmzul. Отклонение на частичном диапазоне измерений ft может быть определено только с помощью электронных методов контроля в процессе подготовки сертификатов качества. 2.6 Повторяемость fw Повторяемость fw является собственным значением для отклонений измеренных переменных внутри измерительного диапазона при одном и том же направлении перемещения измерительного наконечника. Пределы допускаемой погрешности fw соответствуют пределам повторяемости r. Пределы измерения нутромеров канавочных Данные указанные в таблице содержат глубину канавки A ширину канавки B и глубину измерений L они могут использоваться только для приблизительных оценок. Для каждого типа прибора определяется зависимость диапазона применения Awb от каждого из трех вышеуказанных параметров. Эта зависимость представлена в виде таблицы (справа). По запросу данная таблица прилагается к каждому канавочному нутромеру с подробным техническим паспортом прибора. Диапазон применения Awb (мм) 10 11 12 13 14 15 16 17 18 19 20 м) 0 0 55 0 55 0 56 0 56 0 57 0 57 0 57 0 57 0 57 0 57 0 58 05 14 55 14 56 14 56 14 56 14 56 14 56 14 56 14 57 14 57 14 57 (м A 1 14 56 14 56 14 56 14 56 14 56 14 56 14 56 14 56 14 57 и к 15 14 55 14 55 14 55 14 55 14 56 14 56 14 56 14 56 в а 2 14 55 14 55 14 55 15 55 15 55 15 56 15 56 ан к 25 14 55 15 55 15 55 16 55 16 55 16 55 а н 3 15 54 16 54 16 55 16 55 16 55 и 35 16 54 16 54 16 54 16 55 4 17 54 17 54 17 54 45 17 53 18 54 Отношение B L B Мин. глубина канавки (мм) L Макс. длина используемого измерительного наконечника (мм) Пример Awb 12 A 05 B 14 L 56 Mahr 9-28 MaraMeter Индикаторный измерительный инструмент для внутренних измерений Определение терминов инструкций по поверке и контролю механических и электронных приборов на основе реечных передач 1. Основы
