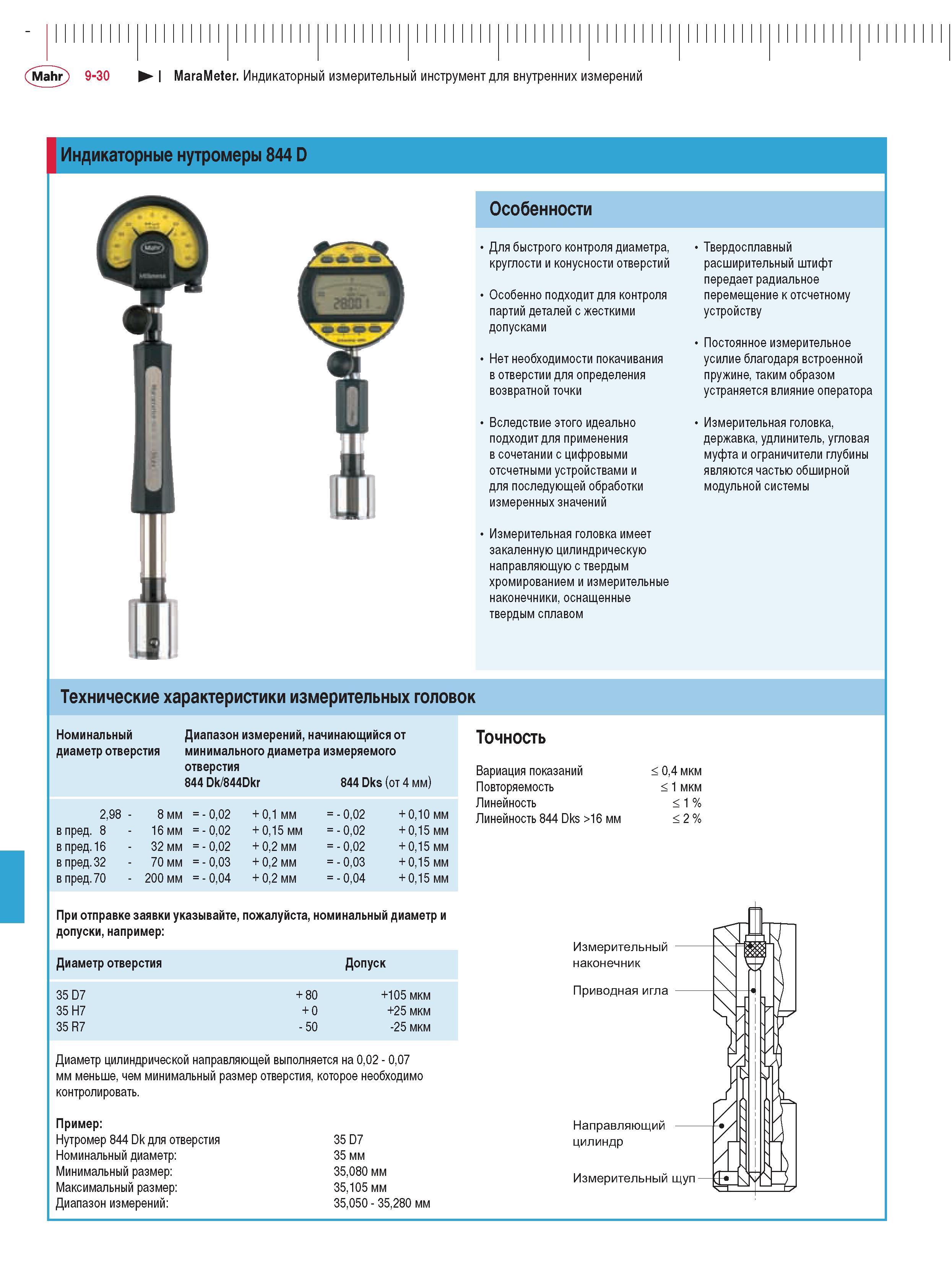

Индикаторные нутромеры 844 D Для быстрого контроля диаметра круглости и конусности отверстий Измерительный инструмент особенно подходит для контроля партий деталей с жесткими допусками Нет необходимости покачивания в отверстии для определения возвратной точки Вследствие этого идеально подходит для применения в сочетании с цифровыми отсчетными устройствами и для последующей обработки измеренных значений Измерительная головка имеет закаленную цилиндрическую направляющую с твердым хромированием и измерительные наконечники оснащенные твердым сплавом Твердосплавный расширительный штифт передает радиальное перемещение к отсчетному устройству Постоянное измерительное усилие благодаря встроенной пружине таким образом устраняется влияние оператора Измерительная головка державка удлинитель угловая муфта и ограничители глубины являются частью обширной модульной системы Технические характеристики измерительных головок Номинальный Диапазон измерений начинающийся от диаметр отверстия минимального диаметра измеряемого отверстия 844 Dk 844Dkr 844 Dks (от 4 мм) 298 - 8 мм - 002 01 мм - 002 010 мм в пред. 8 - 16 мм - 002 015 мм - 002 015 мм в пред. 16 - 32 мм - 002 02 мм - 002 015 мм в пред. 32 - 70 мм - 003 02 мм - 003 015 мм в пред. 70 - 200 мм - 004 02 мм - 004 015 мм Точность Вариация показаний 04 мкм Повторяемость 1 мкм Линейность 1 % Линейность 844 Dks 16 мм 2 % При отправке заявки указывайте пожалуйста номинальный диаметр и допуски например Диаметр отверстия Допуск 35 D7 80 +105 мкм 35 H7 0 +25 мкм 35 R7 - 50 -25 мкм Диаметр цилиндрической направляющей выполняется на 002 - 007 Измерительный наконечник Приводная игла мм меньше чем минимальный размер отверстия которое необходимо контролировать. Пример Нутромер 844 Dk для отверстия Номинальный диаметр Минимальный размер Максимальный размер Диапазон измерений 35 D7 35 мм 35080 мм 35105 мм 35050 - 35280 мм Направляющий цилиндр Измерительный щуп Mahr 9-30 MaraMeter Индикаторный измерительный инструмент для внутренних измерений
