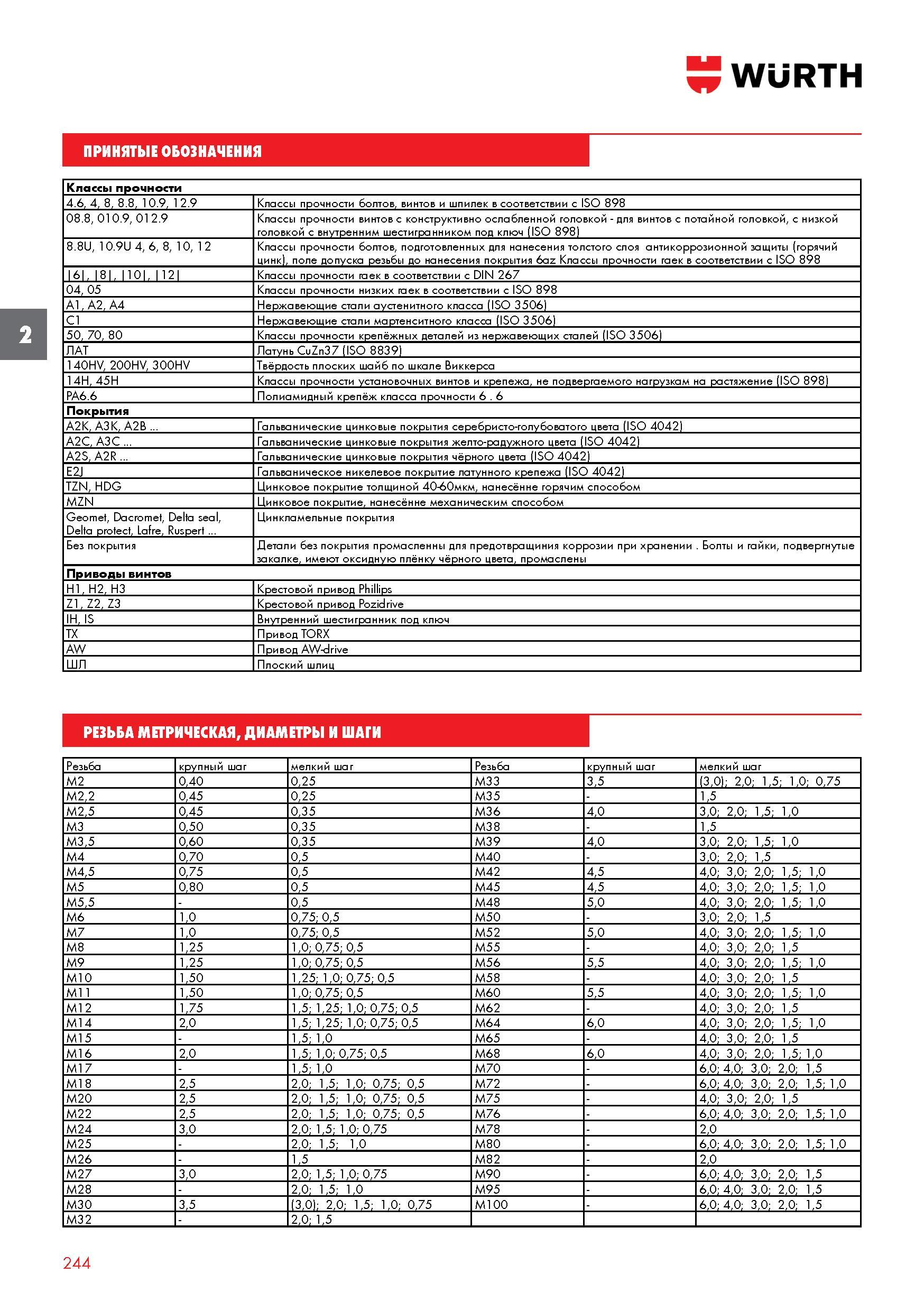

ПРИНЯТЫЕ ОБОЗНАЧЕНИЯ WURTH Классы прочности 4 6, 4, 8, 8 8, 10 9, 12 9 Классы прочности болтов, винтов и шпилек в соответствии с ISO 898 08 8, 01

ПРИНЯТЫЕ ОБОЗНАЧЕНИЯ WURTH Классы прочности 4.6, 4, 8, 8.8, 10.9, 12.9 Классы прочности болтов, винтов и шпилек в соответствии с ISO 898 08.8, 010.9, 012.9 Классы прочности винтов с конструктивно ослабленной головкой - для винтов с потайной головкой, с низкой головкой с внутренним шестигранником под ключ (ISO 898) 8.8U, 10.9U 4, 6, 8, 10, 12 Классы прочности болтов, подготовленных для нанесения толстого слоя антикоррозионной защиты (горячий цинк), поле допуска резьбы до нанесения покрытия 6az Классы прочности гаек в соответствии с ISO 898 6 , 8 , 10 , 12 Классы прочности гаек в соответствии с DIN 267 04, 05 Классы прочности низких гаек в соответствии с ISO 898 A1, A2, A4 Нержавеющие стали аустенитного класса (ISO 3506) С1 Нержавеющие стали мартенситного класса (ISO 3506) 50, 70, 80 Классы прочности крепёжных деталей из нержавеющих сталей (ISO 3506) ЛАТ Латунь CuZn37 (ISO 8839) 140HV, 200HV, 300HV Твёрдость плоских шайб по шкале Виккерса 14H, 45H Классы прочности установочных винтов и крепежа, не подвергаемого нагрузкам на растяжение (ISO 898) PA6.6 Полиамидный крепёж класса прочности 6 6 Покрытия A2K, A3K, A2B Гальванические цинковые покрытия серебристо-голубоватого цвета (ISO 4042) A2C, A3C Гальванические цинковые покрытия желто-радужного цвета (ISO 4042) A2S, A2R Гальванические цинковые покрытия чёрного цвета (ISO 4042) E2J Гальваническое никелевое покрытие латунного крепежа (ISO 4042) TZN, HDG Цинковое покрытие толщиной 40-60мкм, нанесённе горячим способом MZN Цинковое покрытие, нанесённе механическим способом Geomet, Dacromet, Delta seal, Delta protect, Lafre, Ruspert Цинкламельные покрытия Без покрытия Детали без покрытия промасленны для предотвращиния коррозии при хранении Болты и гайки, подвергнутые закалке, имеют оксидную плёнку чёрного цвета, промаслены Приводы винтов H1, H2, H3 Крестовой привод Phillips Z1, Z2, Z3 Крестовой привод Pozidrive IH, IS Внутренний шестигранник под ключ TX Привод TORX AW Привод AW-drive ШЛ Плоский шлиц РЕЗЬБА МЕТРИЧЕСКАЯ, ДИАМЕТРЫ И ШАГИ Резьба крупный шаг мелкий шаг Резьба крупный шаг мелкий шаг M2 0,40 0,25 M33 3,5 (3,0); 2,0; 1,5; 1,0; 0,75 M2,2 0,45 0,25 M35 1,5 M2,5 0,45 0,35 M36 4,0 3,0; 2,0; 1,5; 1,0 M3 0,50 0,35 M38 1,5 M3,5 0,60 0,35 M39 4,0 3,0; 2,0; 1,5; 1,0 M4 0,70 0,5 M40 3,0; 2,0; 1,5 M4,5 0,75 0,5 M42 4,5 4,0; 3,0; 2,0; 1,5 1,0 M5 0,80 0,5 M45 4,5 4,0; 3,0; 2,0; 1,5 1,0 M5,5 0,5 M48 5,0 4,0; 3,0; 2,0; 1,5 1,0 M6 1,0 0,75; 0,5 M50 3,0; 2,0; 1,5 M7 1,0 0,75; 0,5 M52 5,0 4,0; 3,0; 2,0; 1,5 1,0 M8 1,25 1,0; 0,75; 0,5 M55 4,0; 3,0; 2,0; 1,5 M9 1,25 1,0; 0,75; 0,5 M56 5,5 4,0; 3,0; 2,0; 1,5 1,0 M10 1,50 1,25; 1,0; 0,75; 0,5 M58 4,0; 3,0; 2,0; 1,5 M11 1,50 1,0; 0,75; 0,5 M60 5,5 4,0; 3,0; 2,0; 1,5 1,0 M12 1,75 1,5; 1,25; 1,0; 0,75; 0,5 M62 4,0; 3,0; 2,0; 1,5 M14 2,0 1,5; 1,25; 1,0; 0,75; 0,5 M64 6,0 4,0; 3,0; 2,0; 1,5 1,0 M15 1,5; 1,0 M65 4,0; 3,0; 2,0; 1,5 M16 2,0 1,5; 1,0; 0,75; 0,5 M68 6,0 4,0; 3,0; 2,0; 1,5 1,0 M17 1,5; 1,0 M70 6,0; 4,0; 3,0; 2,0; 1,5 M18 2,5 2,0; 1,5; 1,0; 0,75; 0,5 M72 6,0; 4,0; 3,0; 2,0; 1,5; 1,0 M20 2,5 2,0; 1,5; 1,0; 0,75; 0,5 M75 4,0; 3,0; 2,0; 1,5 M22 2,5 2,0; 1,5; 1,0; 0,75; 0,5 M76 6,0; 4,0; 3,0; 2,0; 1,5; 1,0 M24 3,0 2,0; 1,5; 1,0; 0,75 M78 2,0 M25 2,0; 1,5; 1,0 M80 6,0; 4,0; 3,0; 2,0; 1,5; 1,0 M26 1,5 M82 2,0 M27 3,0 2,0; 1,5; 1,0; 0,75 M90 6,0; 4,0; 3,0; 2,0; 1,5 M28 2,0; 1,5; 1,0 M95 6,0; 4,0; 3,0; 2,0; 1,5 M30 3,5 (3,0); 2,0; 1,5; 1,0; 0,75 M100 6,0; 4,0; 3,0; 2,0; 1,5 M32 2,0; 1,5 244
