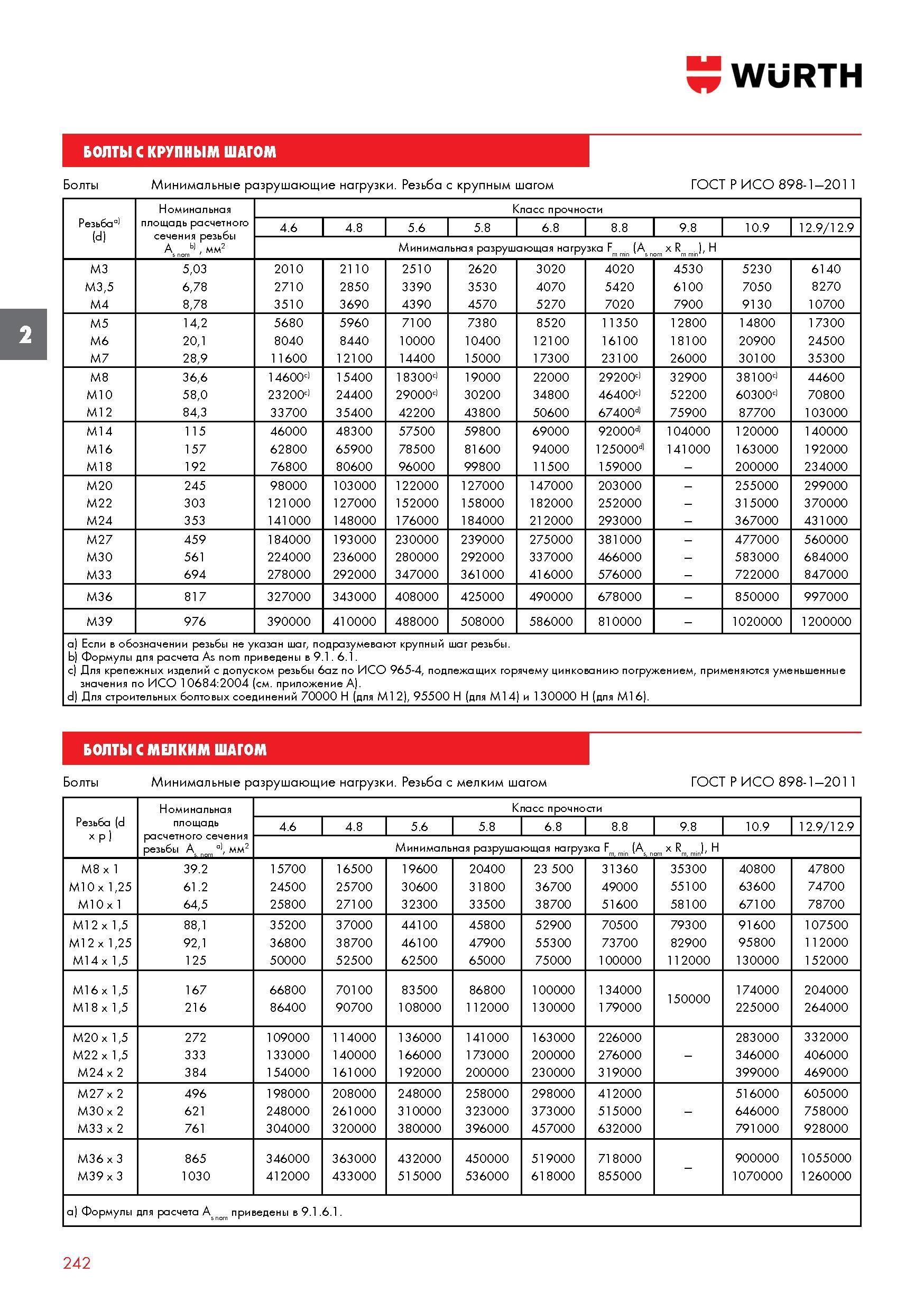

БОЛТЫ WURTH С КРУПНЫМ ШАГОМ Минимальные разрушающие нагрузки Резьба с крупным шагом ГОСТ Р ИСО 898-1 2011 Болты 2 Номинальная Класс прочности Рез

БОЛТЫ WURTH С КРУПНЫМ ШАГОМ Минимальные разрушающие нагрузки. Резьба с крупным шагом ГОСТ Р ИСО 898-1 2011 Болты 2 Номинальная Класс прочности Резьбаа) (d) площадь расчетного сечения резьбы A nomb , мм2 4.6 4°8 5°6 5°8 6°8 8°8 9°8 10°9 12.9/12.9 Минимальная разрушающая нагрузка Fm mm (As m х Rm J, Н М3 5,03 2010 2110 2510 2620 3020 4020 4530 5230 6140 М3,5 6,78 2710 2850 3390 3530 4070 5420 6100 7050 8270 М4 8,78 3510 3690 4390 4570 5270 7020 7900 9130 10700 М5 14,2 5680 5960 7100 7380 8520 11350 12800 14800 17300 М6 20,1 8040 8440 10000 10400 12100 16100 18100 20900 24500 М7 28,9 11600 12100 14400 15000 17300 23100 26000 30100 35300 М8 36,6 14600с) 15400 18300с) 19000 22000 29200с) 32900 38100с) 44600 М10 58,0 23200с) 24400 29000с) 30200 34800 46400с) 52200 60300') 70800 М12 84,3 33700 35400 42200 43800 50600 67400d) 75900 87700 103000 М14 115 46000 48300 57500 59800 69000 92000d) 104000 120000 140000 М16 157 62800 65900 78500 81600 94000 125000d) 141000 163000 192000 М18 192 76800 80600 96000 99800 11500 159000 200000 234000 М20 245 98000 103000 122000 127000 147000 203000 255000 299000 М22 303 121000 127000 152000 158000 182000 252000 315000 370000 М24 353 141000 148000 176000 184000 212000 293000 367000 431000 М27 459 184000 193000 230000 239000 275000 381000 477000 560000 М30 561 224000 236000 280000 292000 337000 466000 583000 684000 М33 694 278000 292000 347000 361000 416000 576000 722000 847000 М36 817 327000 343000 408000 425000 490000 678000 850000 997000 М39 976 390000 410000 488000 508000 586000 810000 1020000 1200000 a) Если в обозначении резьбы не указан шаг, подразумевают крупный шаг резьбы. b) Формулы для расчета As nom приведены в 9.1. 6.1. c) Для крепежных изделий с допуском резьбы 6az по ИСО 965-4, подлежащих горячему цинкованию погружением, применяются уменьшенные значения по ИСО 10684:2004 (см. приложение А). d) Для строительных болтовых соединений 70000 Н (для М12), 95500 Н (для М14) и 130000 Н (для М16). БОЛТЫ С МЕЛКИМ ШАГОМ Болты Минимальные разрушающие нагрузки. Резьба с мелким шагом ГОСТ Р ИСО 898-1 2011 Номинальная Класс прочности Резьба (d площадь 4.6 4°8 5°6 5°8 6°8 8°8 9°8 10°9 12.9/12.9 расчетного сечения резьбы A а), мм2 Минимальная разрушающая нагрузка Fm mm (As m х Rm J, Н М8 х 1 39.2 15700 16500 19600 20400 23 500 31360 35300 40800 47800 M10 х 1,25 61.2 24500 25700 30600 31800 36700 49000 55100 63600 74700 M10 х 1 64,5 25800 27100 32300 33500 38700 51600 58100 67100 78700 М12 х 1,5 88,1 35200 37000 44100 45800 52900 70500 79300 91600 107500 M12 х 1,25 92,1 36800 38700 46100 47900 55300 73700 82900 95800 112000 М14 х 1,5 125 50000 52500 62500 65000 75000 100000 112000 130000 152000 М16 х 1,5 167 66800 70100 83500 86800 100000 134000 150000 174000 204000 М18 х 1,5 216 86400 90700 108000 112000 130000 179000 225000 264000 М20 х 1,5 272 109000 114000 136000 141000 163000 226000 283000 332000 М22 х 1,5 333 133000 140000 166000 173000 200000 276000 346000 406000 М24 х 2 384 154000 161000 192000 200000 230000 319000 399000 469000 М27 х 2 496 198000 208000 248000 258000 298000 412000 516000 605000 М30 х 2 621 248000 261000 310000 323000 373000 515000 646000 758000 М33 х 2 761 304000 320000 380000 396000 457000 632000 791000 928000 М36 х 3 865 346000 363000 432000 450000 519000 718000 900000 1055000 М39 х 3 1030 412000 433000 515000 536000 618000 855000 1070000 1260000 а) Формулы для расчета As nom приведены в 9.1 6.1. 242
