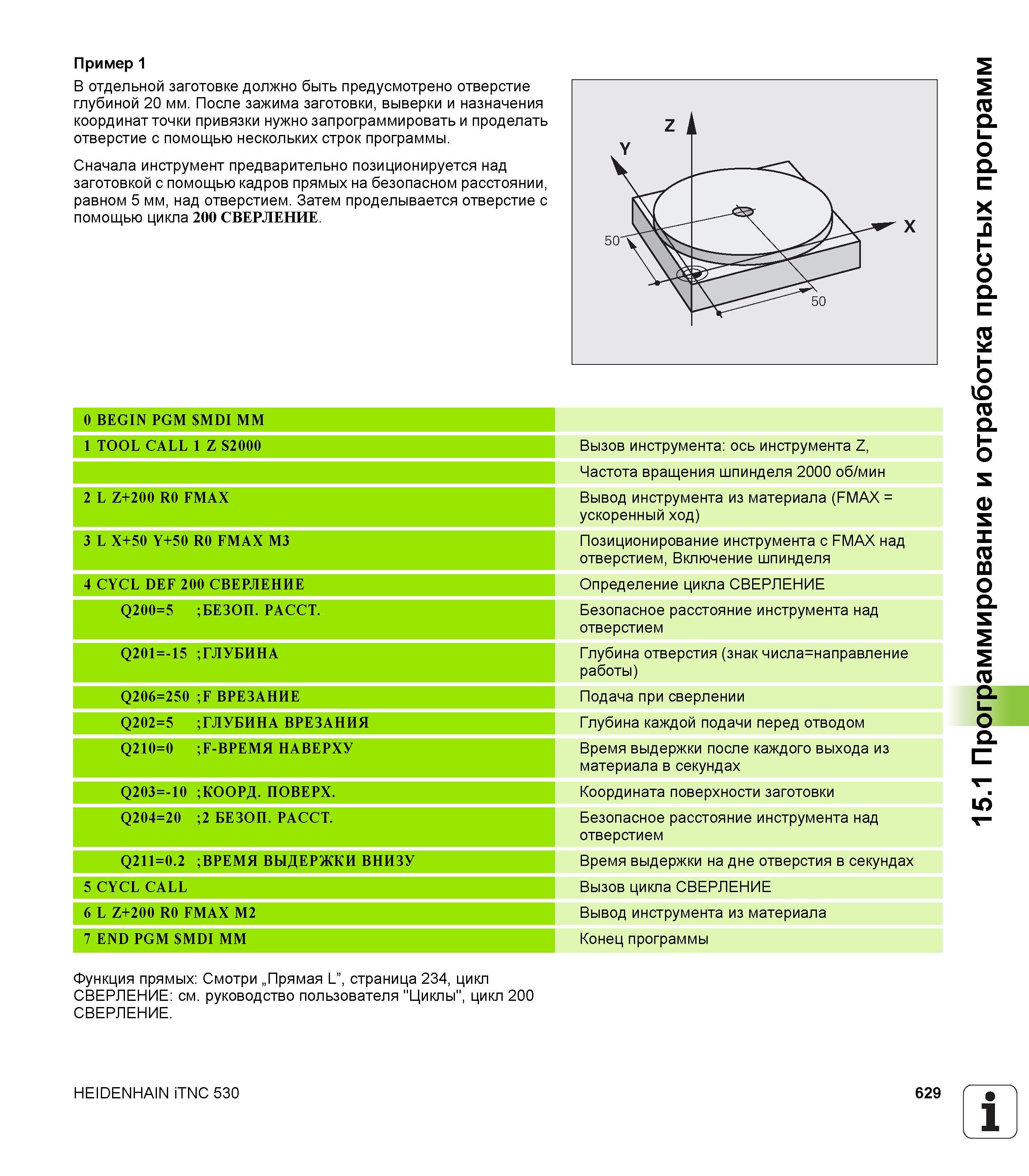

Пример В отдельной заготовке должно быть предусмотрено отверстие глубиной 20 мм. После зажима заготовки, выверки и назначения координат _ точки привязки нужно запрограммировать и проделать отверстие с помощью нескольких строк программы. Сначала инструмент предварительно позиционируется над заготовкой с помощью кадров прямых на безопасном расстоянии, равном 5 мм, над отверстием. Затем проделывается отверстие с помощью цикла 200 СВЕРЛЕНИЕ. 0 BEGIN PGM MDI MM 1 TOOL CALL 1 Z S2000 Вызов инструмента: ось инструмента Z, Частота вращения шпинделя 2000 об/мин 2 L Z+200 R0 FMAX Вывод инструмента из материала (FMAX = ускоренный ход) 3 L X+50 Y+50 R0 FMAX M3 Позиционирование инструмента с FMAX над отверстием, Включение шпинделя 4 CYCL DEF 200 СВЕРЛЕНИЕ Определение цикла СВЕРЛЕНИЕ Q200=5 ;БЕЗОП. РАССТ. Безопасное расстояние инструмента над отверстием Q201=-15 ;ГЛУБИНА Глубина отверстия (знак числа=направление работы) Q206=250 ;F ВРЕЗАНИЕ Подача при сверлении Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Глубина каждой подачи перед отводом Q210=0 -ВРЕМЯ НАВЕРХУ Время выдержки после каждого выхода из материала в секундах Q203=-10 ;КООРД. ПОВЕРХ. Координата поверхности заготовки Q204=20 ;2 БЕЗОП. РАССТ. Безопасное расстояние инструмента над отверстием Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Время выдержки на дне отверстия в секундах 5 CYCL CALL Вызов цикла СВЕРЛЕНИЕ 6 L Z+200 R0 FMAX M2 Вывод инструмента из материала 7 END PGM MDI MM Конец программы Функция прямых: Смотри „Прямая L”, страница 234, цикл СВЕРЛЕНИЕ: см. руководство пользователя "Циклы", цикл 200 СВЕРЛЕНИЕ. HEIDENHAIN iTNC 530 629 1 15.1 Программирование и отработка простых программ
