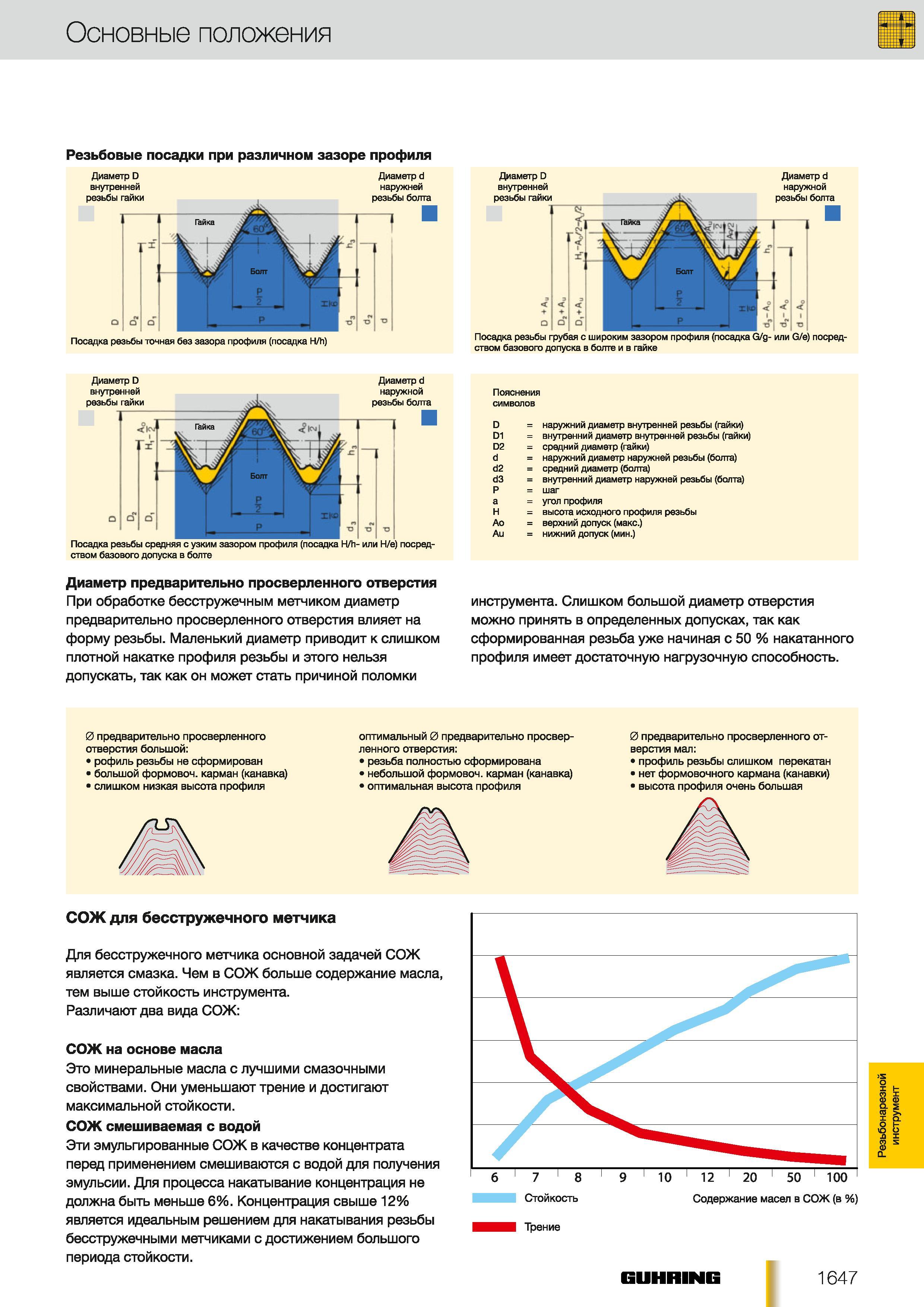

При обработке бесстружечным метчиком диаметр предварительно просверленного отверстия влияет на форму резьбы. Маленький диаметр приводит к слишком плотной накатке профиля резьбы и этого нельзя допускать так как он может стать причиной поломки Пояснения символов D наружний диаметр внутренней резьбы (гайки) D1 внутренний диаметр внутренней резьбы (гайки) D2 - средний диаметр (гайки) d наружний диаметр наружней резьбы (болта) d2 средний диаметр (болта) d3 внутренний диаметр наружней резьбы (болта) Р - шаг а угол профиля - высота исходного профиля резьбы Ао верхний допуск (макс.) Аи нижний допуск (мин.) инструмента. Слишком большой диаметр отверстия можно принять в определенных допусках так как сформированная резьба уже начиная с 50 % накатанного профиля имеет достаточную нагрузочную способность. 0 предварительно просверленного отверстия большой рофиль резьбы не сформирован большой формовом карман (канавка) слишком низкая высота профиля оптимальный 0 предварительно просверленного отверстия резьба полностью сформирована небольшой формовом карман (канавка) оптимальная высота профиля 0 предварительно просверленного отверстия мал профиль резьбы слишком перекатан нет формовочного кармана (канавки) высота профиля очень большая СОЖ для бесстружечного метчика Для бесстружечного метчика основной задачей СОЖ является смазка. Чем в СОЖ больше содержание масла тем выше стойкость инструмента. Различают два вида СОЖ СОЖ на основе масла Это минеральные масла с лучшими смазочными свойствами. Они уменьшают трение и достигают максимальной стойкости. СОЖ смешиваемая с водой Эти эмульгированные СОЖ в качестве концентрата перед применением смешиваются с водой для получения эмульсии. Для процесса накатывание концентрация не должна быть меньше 6%. Концентрация свыше 12% является идеальным решением для накатывания резьбы бесстружечными метчиками с достижением большого периода стойкости. Трение GUHRING 1647 Резьбонарезной инструмент Резьбовые посадки при различном зазоре профиля Диаметр D внутренней резьбы гайки Диаметр d наружней резьбы болта Посадка резьбы точная без зазора профиля (посадка H h) Диаметр D внутренней резьбы гайки Диаметр d наружной резьбы болта j тГ или G e) посред- Посадка резьбы грубая с широким зазором профиля (посадка G g-ством базового допуска в болте и в гайке Диаметр D Диаметр d ством базового допуска в болте Диаметр предварительно просверленного отверстия
