Основные геометрические параметры конструкции бесстружечных метчиков Длина резьбы Заборный конус Канавки под СОЖ Направляющая Диаметр Длина хвостовика

Основные геометрические параметры конструкции бесстружечных метчиков Длина резьбы Заборный конус Канавки под СОЖ Направляющая Диаметр Длина хвостовика

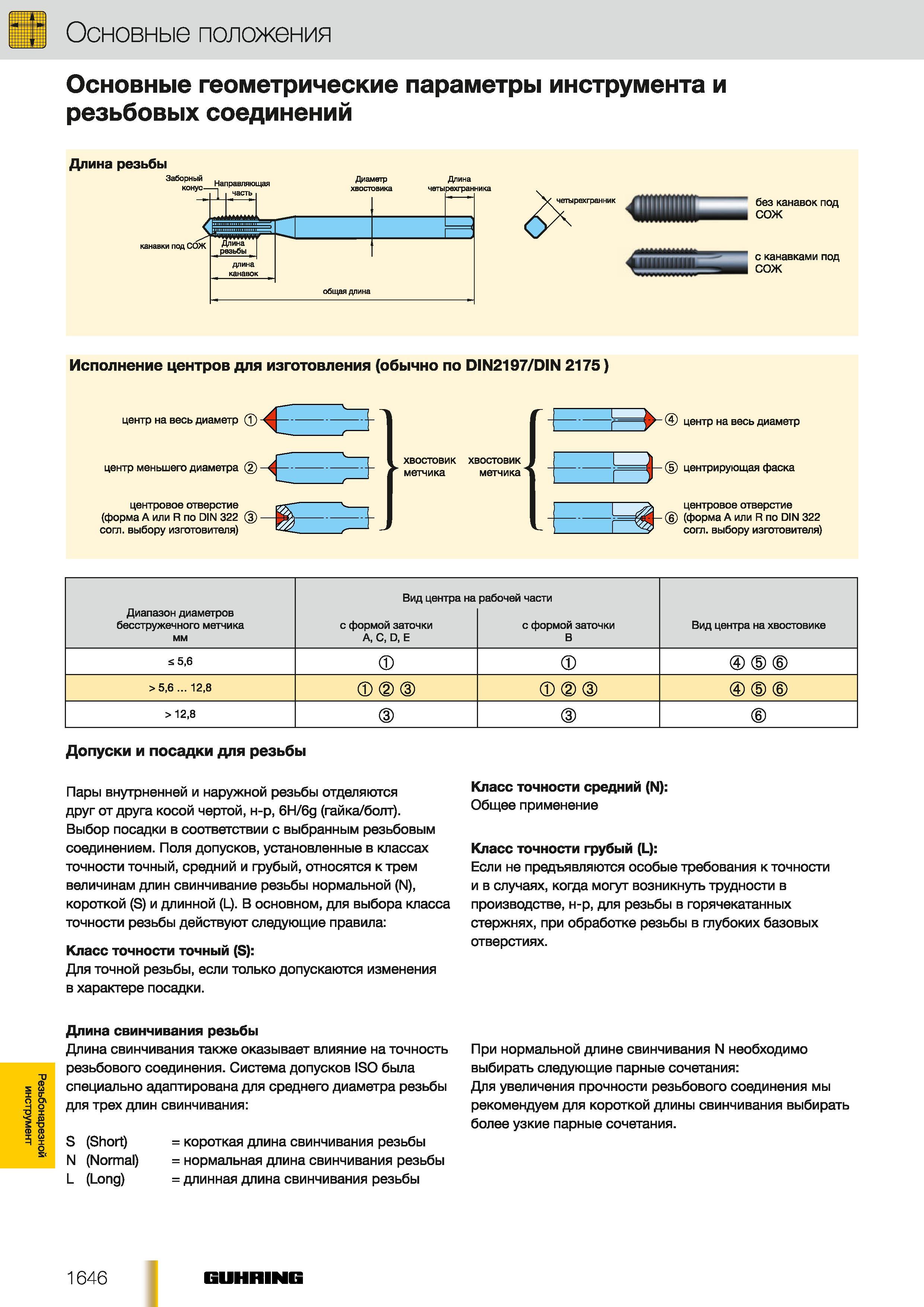

Основные геометрические параметры конструкции бесстружечных метчиков Длина резьбы Заборный конус Канавки под СОЖ Направляющая Диаметр Длина хвостовика четырехгранника Исполнение центров для изготовления резьбового инструмента (обычно по DIN2197 DIN 2175) центр на весь диаметр центр меньшего диаметра центровое отверстие (форма А или R по DIN 322 согл. выбору изготовителя) ВЕК хвостовик хвостовик метчика метчика центр на весь диаметр - (5) центрирующая фаска центровое отверстие (форма А или R по DIN 322 согл. выбору изготовителя) Диапазон диаметров бесстружечного метчика мм Вид центра на с формой заточки А С D Е рабочей части с формой заточки В Вид центра на хвостовике 56 56 128 128 Допуски и посадки для резьбы Пары внугрненней и наружной резьбы отделяются друг от друга косой чертой н-р 6Н 6д (гайка болт). Выбор посадки в соответствии с выбранным резьбовым соединением. Поля допусков установленные в классах точности точный средний и грубый относятся к трем величинам длин свинчивание резьбы нормальной (N) короткой (S) и длинной (L). В основном для выбора класса точности резьбы действуют следующие правила Класс точности точный (S) Для точной резьбы если только допускаются изменения в характере посадки. Класс точности средний (N) Общее применение Класс точности грубый (L) Если не предъявляются особые требования к точности и в случаях когда могут возникнуть трудности в производстве н-р для резьбы в горячекатанных стержнях при обработке резьбы в глубоких базовых отверстиях. Длина свинчивания резьбы Длина свинчивания также оказывает влияние на точность резьбового соединения. Система допусков ISO была специально адаптирована для среднего диаметра резьбы для трех длин свинчивания короткая длина свинчивания резьбы нормальная длина свинчивания резьбы длинная длина свинчивания резьбы S (Short) N (Normal) L (Long) При нормальной длине свинчивания N необходимо выбирать следующие парные сочетания Для увеличения прочности резьбового соединения мы рекомендуем для короткой длины свинчивания выбирать более узкие парные сочетания. 1646 GUHRING инструмента и резьбовых соединений общая длина четы 6 четырехгранник без канавок под СОЖ с канавками под СОЖ
