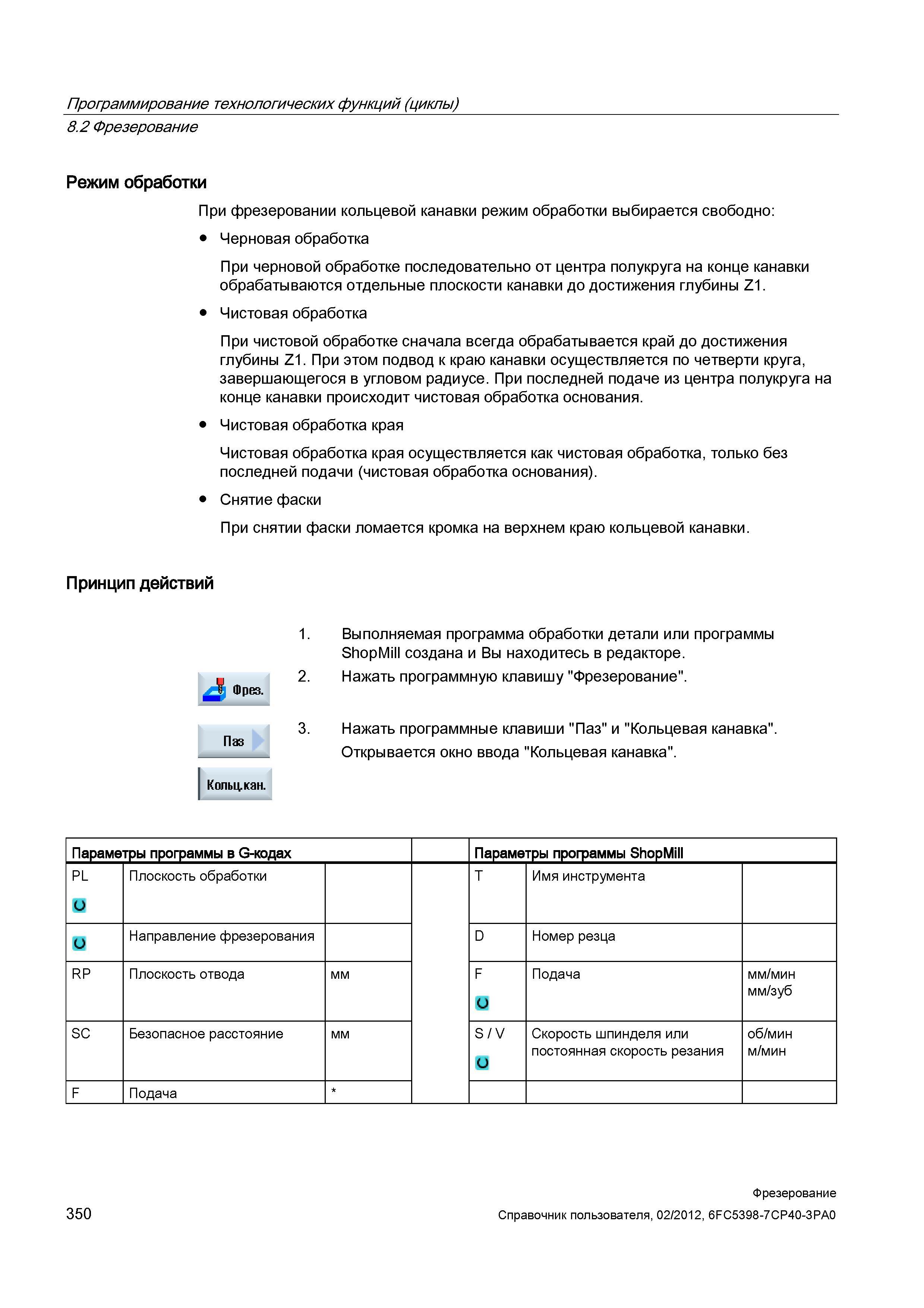

При фрезеровании кольцевой канавки режим обработки выбирается свободно: Черновая обработка При черновой обработке последовательно от центра полукруга на конце канавки обрабатываются отдельные плоскости канавки до достижения глубины Z1. Чистовая обработка При чистовой обработке сначала всегда обрабатывается край до достижения глубины Z1. При этом подвод к краю канавки осуществляется по четверти круга, завершающегося в угловом радиусе. При последней подаче из центра полукруга на конце канавки происходит чистовая обработка основания. Чистовая обработка края Чистовая обработка края осуществляется как чистовая обработка, только без последней подачи (чистовая обработка основания). Снятие фаски При снятии фаски ломается кромка на верхнем краю кольцевой канавки. Принцип действий 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование". Паз Нажать программные клавиши "Паз" и "Кольцевая канавка". Открывается окно ввода "Кольцевая канавка". Параметры программы в G-кодах Параметры программы ShopMill PL Плоскость обработки T Имя инструмента Направление фрезерования D Номер резца RP Плоскость отвода мм F Подача мм/мин мм/зуб SC Безопасное расстояние мм S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин F Подача 350 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.2 Фрезерование Режим обработки
