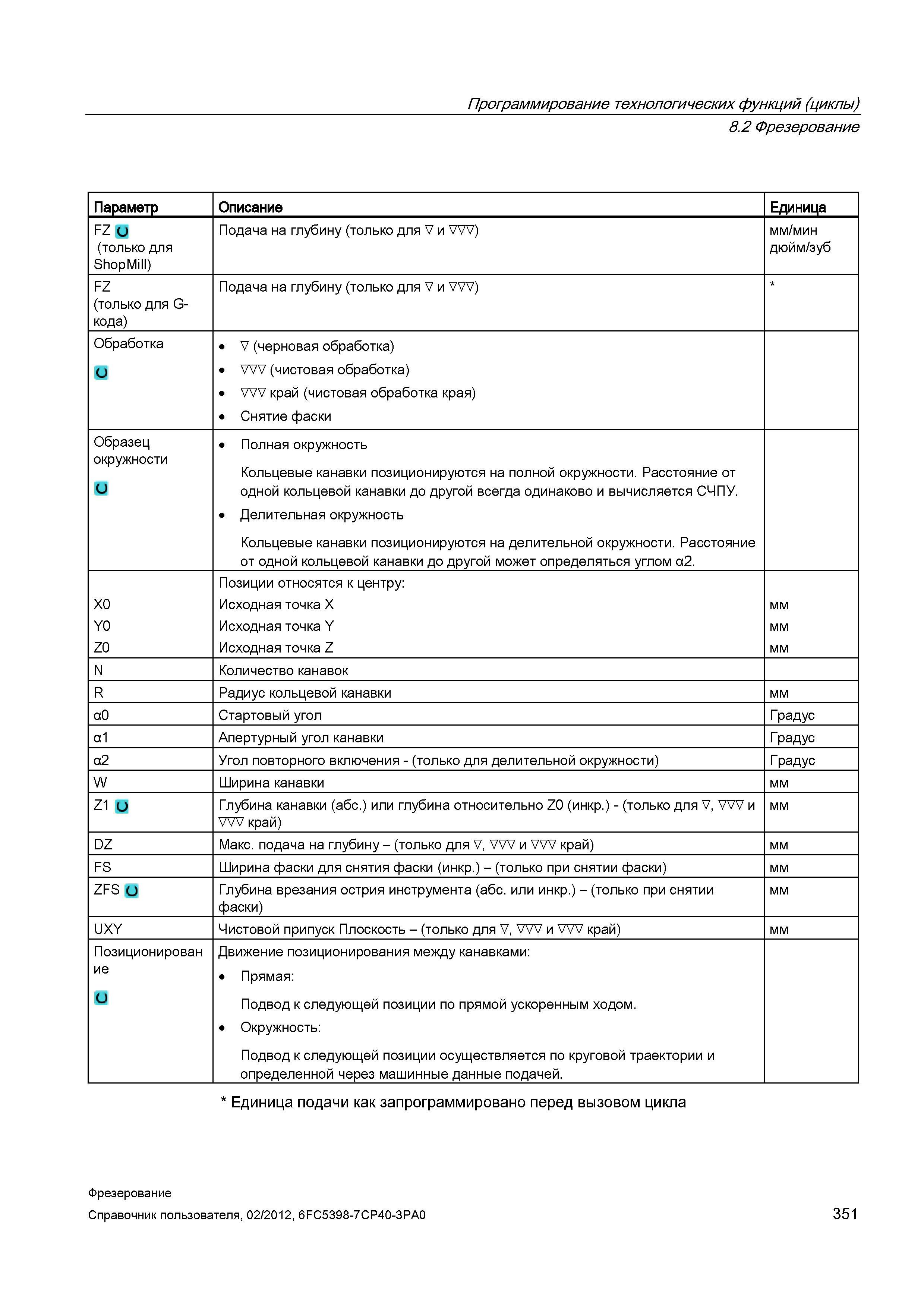

Кольцевые канавки позиционируются на полной окружности Расстояние от одной кольцевой канавки до другой всегда одинаково и вычисляется СЧПУ Д

Кольцевые канавки позиционируются на полной окружности. Расстояние от одной кольцевой канавки до другой всегда одинаково и вычисляется СЧПУ. Делительная окружность Кольцевые канавки позиционируются на делительной окружности. Расстояние от одной кольцевой канавки до другой может определяться углом а2. Позиции относятся к центру: X0 Исходная точка X мм Y0 Исходная точка Y мм Z0 Исходная точка Z мм N Количество канавок R Радиус кольцевой канавки мм а0 Стартовый угол Градус а1 Апертурный угол канавки Градус а2 Угол повторного включения - (только для делительной окружности) Градус W Ширина канавки мм Z1 о Глубина канавки (абс.) или глубина относительно Z0 (инкр.) - (только для V, VVV и VVV край) мм DZ Макс. подача на глубину - (только для V, VVV и VVV край) мм FS Ширина фаски для снятия фаски (инкр.) - (только при снятии фаски) мм ZFS и Глубина врезания острия инструмента (абс. или инкр.) - (только при снятии фаски) мм UXY Чистовой припуск Плоскость - (только для V, VVV и VVV край) мм Позиционирован Движение позиционирования между канавками: ие Прямая: О Подвод к следующей позиции по прямой ускоренным ходом. Окружность: Подвод к следующей позиции осуществляется по круговой траектории и определенной через машинные данные подачей. Единица подачи как запрограммировано перед вызовом цикла Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 351 Программирование технологических функций (циклы) 8.2 Фрезерование Параметр Описание Единица FZ и (только для ShopMill) Подача на глубину (только для V и VVV) мм/мин дюйм/зуб FZ (только для G-кода) Подача на глубину (только для V и VVV) Обработка V (черновая обработка) VVV (чистовая обработка) VVV край (чистовая обработка края) Снятие фаски Образец окружности Полная окружность
