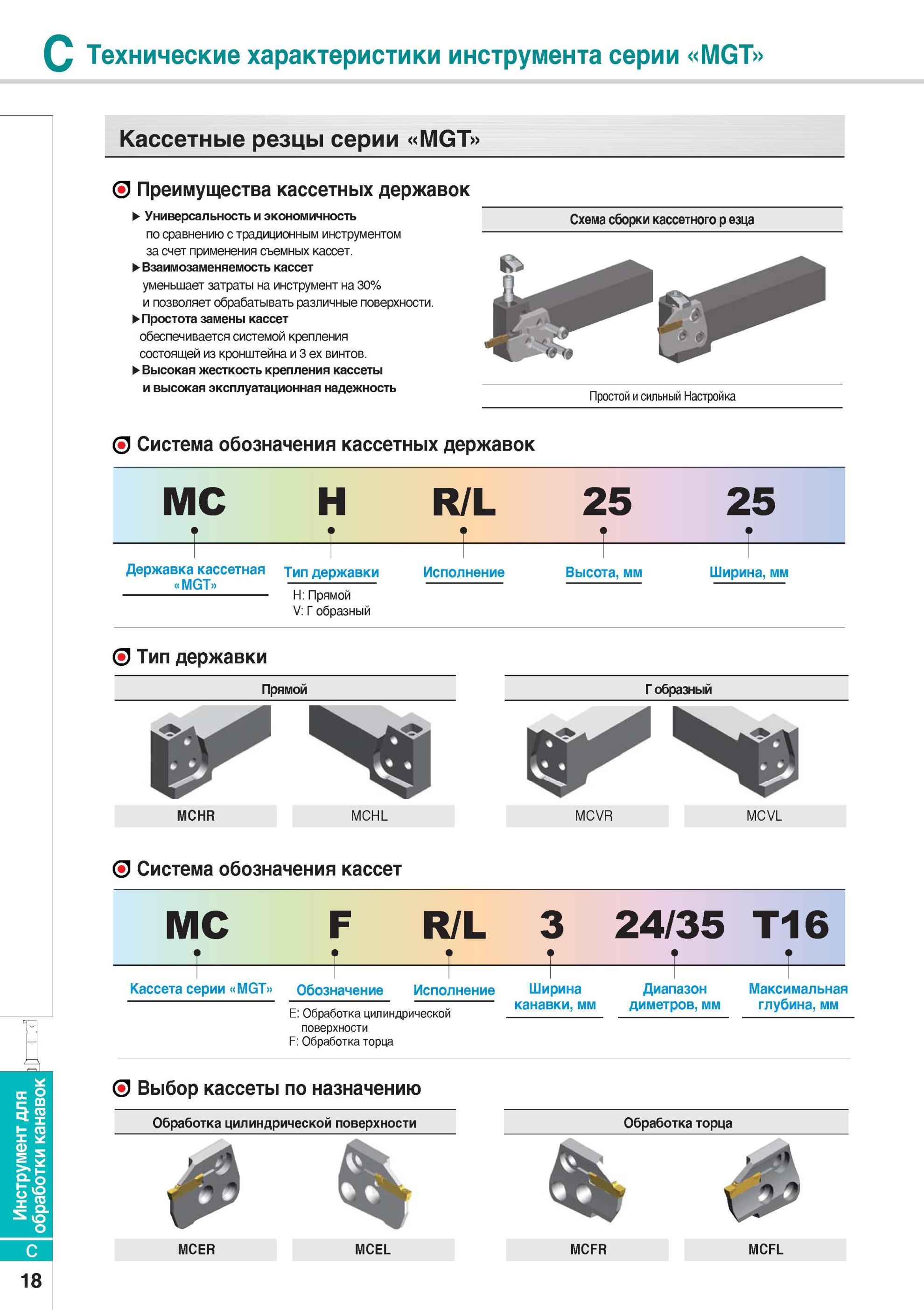

Преимущества и система маркировки кассетных модульных токарных державок Korloy для отрезки и обработки канавок Универсальность и экономичность по сравнению с традиционным инструментом за счет применения съемных кассет. Взаимозаменяемость кассет уменьшает затраты на инструмент на 30% и позволяет обрабатывать различные поверхности. Простота замены кассет обеспечивается системой крепления состоящей из кронштейна и 3 ех винтов. Высокая жесткость крепления кассеты и высокая эксплуатационная надежность Схема сборки кассетного р езца Простой и сильный Настройка О Система обозначения кассетных державок MC -т- H 4- R/L Ч- 25 Ч- 25 -Т- Державка кассетная Тип державки MGT - H Прямой V образный Исполнение Высота, мм Ширина, мм О Тип державки Прямой образный MCHR MCHL MCVR MCVL О Система обозначения кассет MC F 1 Кассета серии MGT Обозначение R/L 3 24/35 T16 f f f f E Обработка цилиндрической поверхности F Обработка торца Исполнение Ширина канавки, мм Диапазон диметров, мм Максимальная глубина, мм О Выбор кассеты по назначению Обработка цилиндрической поверхности Обработка торца MCER MCEL MCFR MCFL 0 Кассетные резцы серии MGT Технические характеристики инструмента серии MGT Токарный инструмент Korloy
