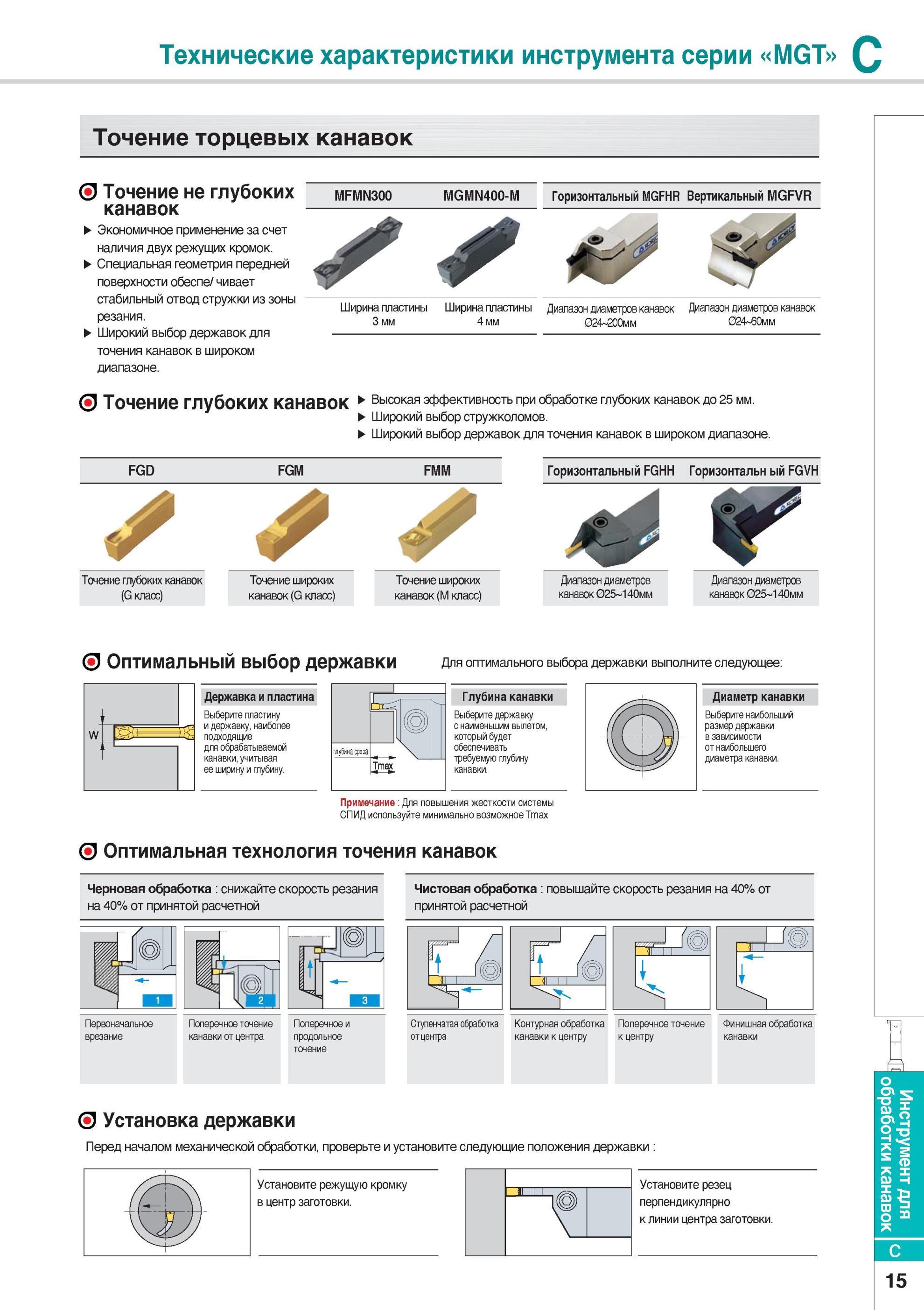

Иллюстированное описание токарного специализированного инструмента Korloy с твердосплавными режущими пластинами для точения торцевых канавок Специальная геометрия передней поверхности обеспечивает стабильный отвод стружки из зоны резания Широкий выбор державок для точения канавок в широком диапазоне Технические характеристики инструмента серии MGT Токарный инструмент Korloy Точение торцевых канавок Точение не глубоких канавок Экономичное применение за счет наличия двух режущих кромок. MFMN300 MGMN400-M Горизонтальный MGFHR Вертикальный MGFVR Ширина пластины Ширина пластины Диапазон диаметров канавок Диапазон диаметров канавок 3 мм 4 мм 024 200мм 024 60мм О Точение глубоких канавок Высокая эффективность при обработке глубоких канавок до 25 мм. Широкий выбор стружколомов. Широкий выбор державок для точения канавок в широком диапазоне. FGD FGM FMM Горизонтальный FGHH Горизонтальн ый FGVH Точение глубоких канавок Точение широких Точение широких Диапазон диаметров Диапазон диаметров (G класс) канавок (G класс) канавок (М класс) канавок 025 140мм канавок 025 140мм О Оптимальный выбор державки Для оптимального выбора державки выполните следующее w Державка и пластина Выберите пластину и державку, наиболее подходящие для обрабатываемой канавки, учитывая ее ширину и глубину. В глубина среза Ттах Глубина канавки Выберите державку с наименьшим вылетом, который будет обеспечивать требуемую глубину канавки. Примечание Для повышения жесткости системы СПИД используйте минимально возможное Tmax Диаметр канавки Выберите наибольший размер державки в зависимости от наибольшего диаметра канавки. О Оптимальная технология точения канавок Черновая обработка снижайте скорость резания на 40% от принятой расчетной Первоначальное врезание Поперечное точение Поперечное и канавки от центра продольное Чистовая обработка повышайте скорость резания на 40% от принятой расчетной гпМ Ступенчатая обработка Контурная обработка Поперечное точение Финишная обработка от центра канавки к центру к центру канавки О Установка державки Перед началом механической обработки, проверьте и установите следующие положения державки Установите режущую кромку в центр заготовки. Установите резец перпендикулярно к линии центра заготовки. точение C 15 Инструмент для обработки канавок
