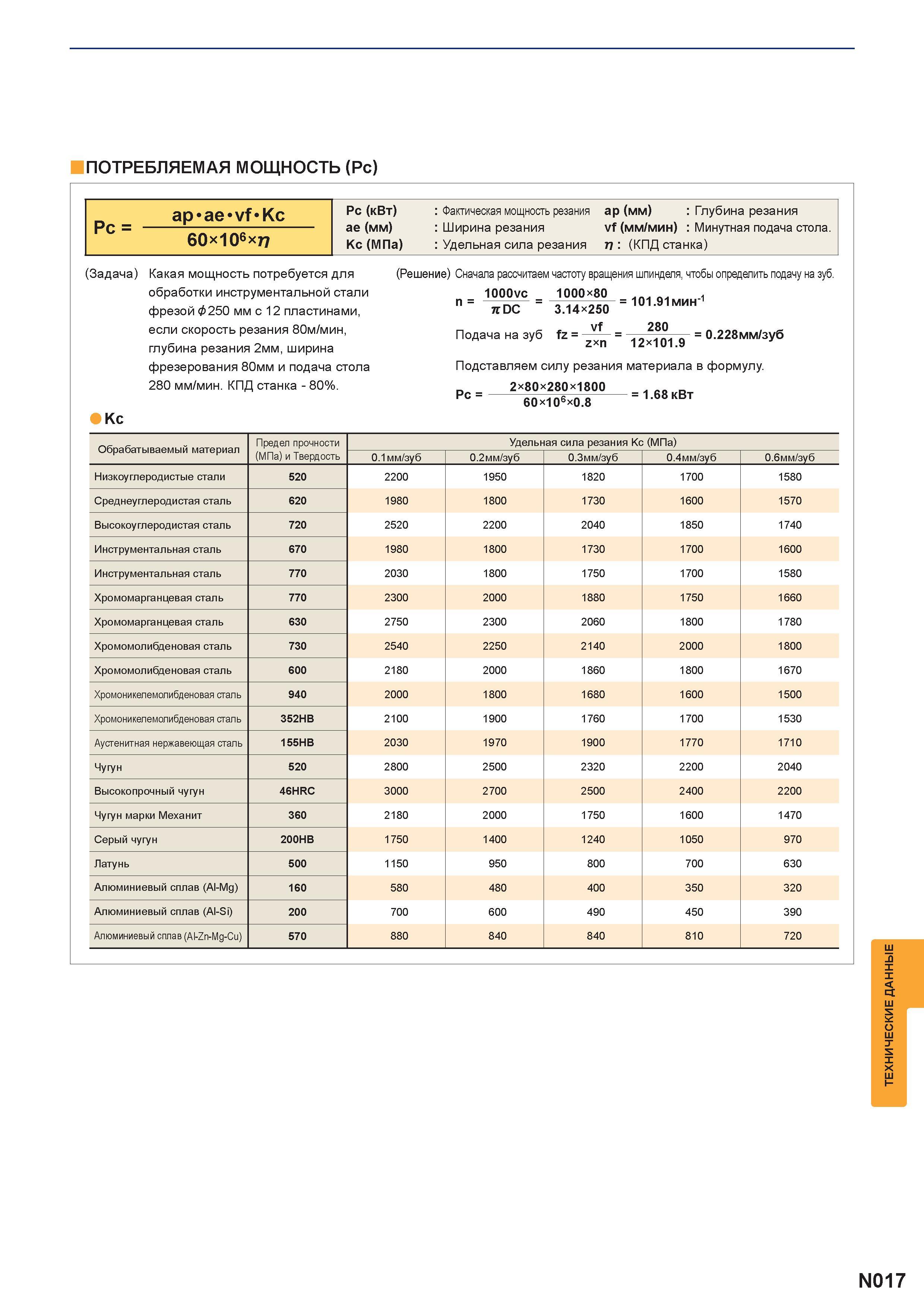

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ (Pc) Pc (кВт) Фактическая мощность резания ae (мм) Ширина резания Kc (МПа) Удельная сила резания ap (мм) Глубина резания vf (мм/мин) Минутная подача стола. ( (КПД станка) (Задача) Какая мощность потребуется для обработки инструментальной стали фрезой &250 мм с 12 пластинами, если скорость резания 80м/мин, глубина резания 2мм, ширина фрезерования 80мм и подача стола 280 мм/мин. КПД станка - 80%. Kc (Решение) Сначала рассчитаем частоту вращения шпинделя, чтобы определить подачу на зуб. 1000vc ) DC Подача на зуб fz = 1000x80 3.14x250 vf zxn = 101.91мин = 280 12x101.9 0.228мм/зуб Подставляем силу резания материала в формулу. 2x80x280x1800 Pc 60x106x0.8 = 1.68 кВт Обрабатываемый материал Предел прочности (МПа) и Твердость Удельная сила резания Kc (МПа) 0.1мм/зуб 0.2мм/зуб 0.3мм/зуб 0.4мм/зуб 0.6мм/зуб Низкоуглеродистые стали 520 2200 1950 1820 1700 1580 Среднеуглеродистая сталь 620 1980 1800 1730 1600 1570 Высокоуглеродистая сталь 720 2520 2200 2040 1850 1740 Инструментальная сталь 670 1980 1800 1730 1700 1600 Инструментальная сталь 770 2030 1800 1750 1700 1580 Хромомарганцевая сталь 770 2300 2000 1880 1750 1660 Хромомарганцевая сталь 630 2750 2300 2060 1800 1780 Хромомолибденовая сталь 730 2540 2250 2140 2000 1800 Хромомолибденовая сталь 600 2180 2000 1860 1800 1670 Хромоникелемолибденовая сталь 940 2000 1800 1680 1600 1500 Хромоникелемолибденовая сталь 352HB 2100 1900 1760 1700 1530 Аустенитная нержавеющая сталь 155HB 2030 1970 1900 1770 1710 Чугун 520 2800 2500 2320 2200 2040 Высокопрочный чугун 46HRC 3000 2700 2500 2400 2200 Чугун марки Механит 360 2180 2000 1750 1600 1470 Серый чугун 200HB 1750 1400 1240 1050 970 Латунь 500 1150 950 800 700 630 Алюминиевый сплав (Al-Mg) 160 580 480 400 350 320 Алюминиевый сплав (Al-Si) 200 700 600 490 450 390 Алюминиевый сплав (Al-Zn-Mg-Cu) 570 880 840 840 810 720 n N017 ТЕХНИЧЕСКИЕ ДАННЫЕ
