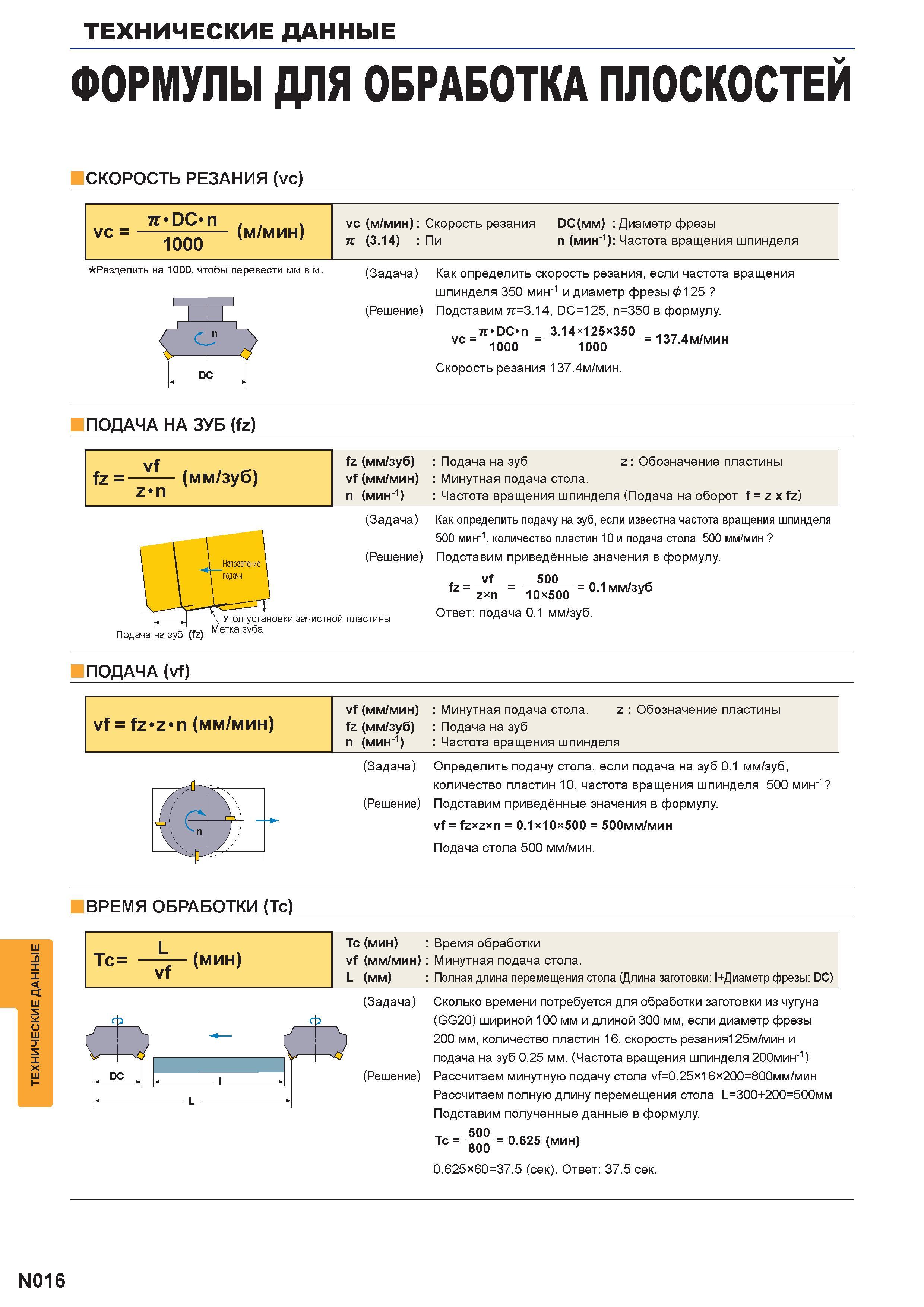

Краткое руководство по обработке металлов на станках ФОРМУЛЫ ДЛЯ ОБРАБОТКА ПЛОСКОСТЕЙ Скорость резания (vc) ) DC n ( ) vc = (м/мин) 1000 vc (м/мин): Скорость резания DC(мм) Диаметр фрезы ) (3.14) Пи n (мин-1): Частота вращения шпинделя Разделить на 1000, чт D обы перевести мм в м. (Задача) Как определить скорость резания, если частота вращения шпинделя 350 мин1 и диаметр фрезы & 125 (Решение) Подставим )=3.14, DC=125, п=350 в формулу. n L\ ) DC n 3.14x125x350 J vc= 1000 = 1000 = 1374м/мин C Скорость резания 137.4м/мин. ПОДАЧА НА ЗУБ (fz) fz (мм/зуб) Подача на зуб z: Обозначение пластины vf (мм/мин) Минутная подача стола. n (мин-1) Частота вращения шпинделя (Подача на оборот f = z x fz) Угол установки зачистной пластины Подача назуб '(fz) Метказуба (Задача) Как определить подачу на зуб, если известна частота вращения шпинделя 500 мин-1, количество пластин 10 и подача стола 500 мм/мин (Решение) Подставим приведённые значения в формулу. f = VL = 500 zxn 10x500 Ответ: подача 0.1 мм/зуб. 0.1 мм/зуб ПОДАЧА (vf) vf = fz z n (мм/мин) vf (мм/мин) Минутная подача стола. z Обозначение пластины fz (мм/зуб) Подача на зуб n (мин-1) Частота вращения шпинделя (Задача) Определить подачу стола, если подача на зуб 0.1 мм/зуб, количество пластин 10, частота вращения шпинделя 500 мин1 (Решение) Подставим приведённые значения в формулу, vf = fzxzxn = 0.1x10x500 = 500мм/мин Подача стола 500 мм/мин. ВРЕМЯ ОБРАБОТКИ (Tc) Tc = L vf С DC (мин) Tc (мин) Время обработки vf (мм/мин) Минутная подача стола. L (мм) Полная длина перемещения стола (Длина заготовки: l+Диаметр фрезы: DC) (Задача) Сколько времени потребуется для обработки заготовки из чугуна (GG20) шириной 100 мм и длиной 300 мм, если диаметр фрезы 200 мм, количество пластин 16, скорость резания125м/мин и подача на зуб 0.25 мм. (Частота вращения шпинделя 200мин'1) (Решение) Рассчитаем минутную подачу стола уГ=0.25х16х200=800мм/мин Рассчитаем полную длину перемещения стола 1 =300+200=500мм Подставим полученные данные в формулу. Tc = Юу = 0.625 (мин) 0.625x60=37.5 (сек). Ответ: 37.5 сек. L N016
