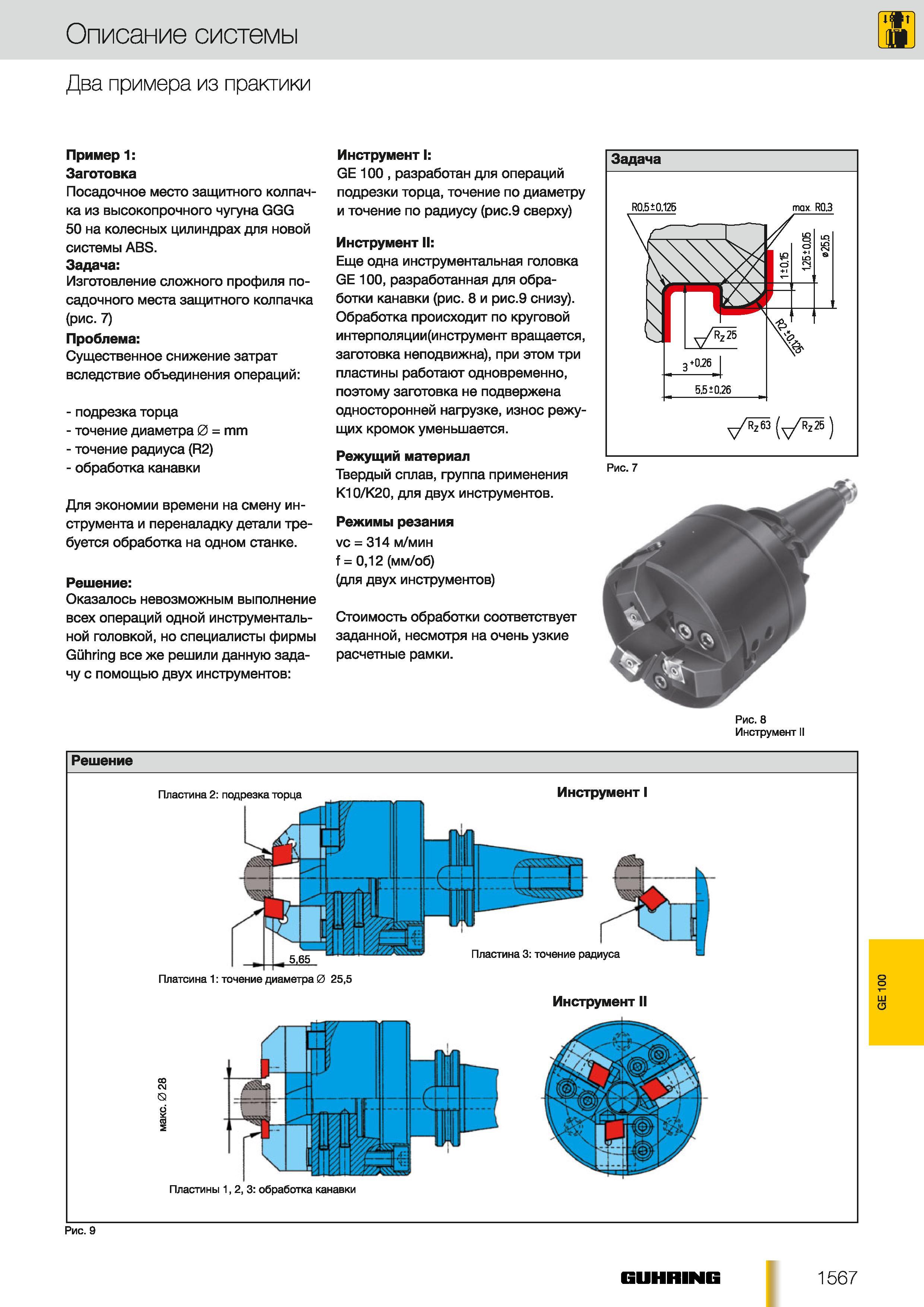

Практические примеры промышленного применения вспомогательного модульного инструмента Guhring Пример 1 Заготовка Посадочное место защитного колпачка из высокопрочного чугуна GGG 50 на колесных цилиндрах для новой системы ABS. Задача Изготовление сложного профиля посадочного места защитного колпачка (рис. 7) Проблема Существенное снижение затрат вследствие объединения операций - подрезка торца - точение диаметра 0 mm - точение радиуса (R2) - обработка канавки Для экономии времени на смену инструмента и переналадку детали требуется обработка на одном станке. Решение Оказалось невозможным выполнение всех операций одной инструментальной головкой но специалисты фирмы Guhring все же решили данную задачу с помощью двух инструментов Инструмент GE 100 разработан для операций подрезки торца точение по диаметру и точение по радиусу (рис.9 сверху) Инструмент Еще одна инструментальная головка GE 100 разработанная для обработки канавки (рис. 8 и рис.9 снизу). Обработка происходит по круговой интерполяции(инструмент вращается заготовка неподвижна) при этом три пластины работают одновременно поэтому заготовка не подвержена односторонней нагрузке износ режущих кромок уменьшается. Режущий материал Твердый сплав группа применения К10 К20 для двух инструментов. Режимы резания vc 314 мин f 012 (мм/об) (для двух инструментов) Стоимость обработки соответствует заданной несмотря на очень узкие расчетные рамки. Задача R0.5 0.12Б max R0.3 Рис. 7 Рис. 8 Инструмент Рис. 9 Решение Пластины 12 3 обработка канавки Пластина 2 подрезка торца Инструмент Платсина 1 точение диаметра 0 255 Инструмент Пластина 3 точение радиуса GUHRING 1567 GE 100 Описание системы Два
