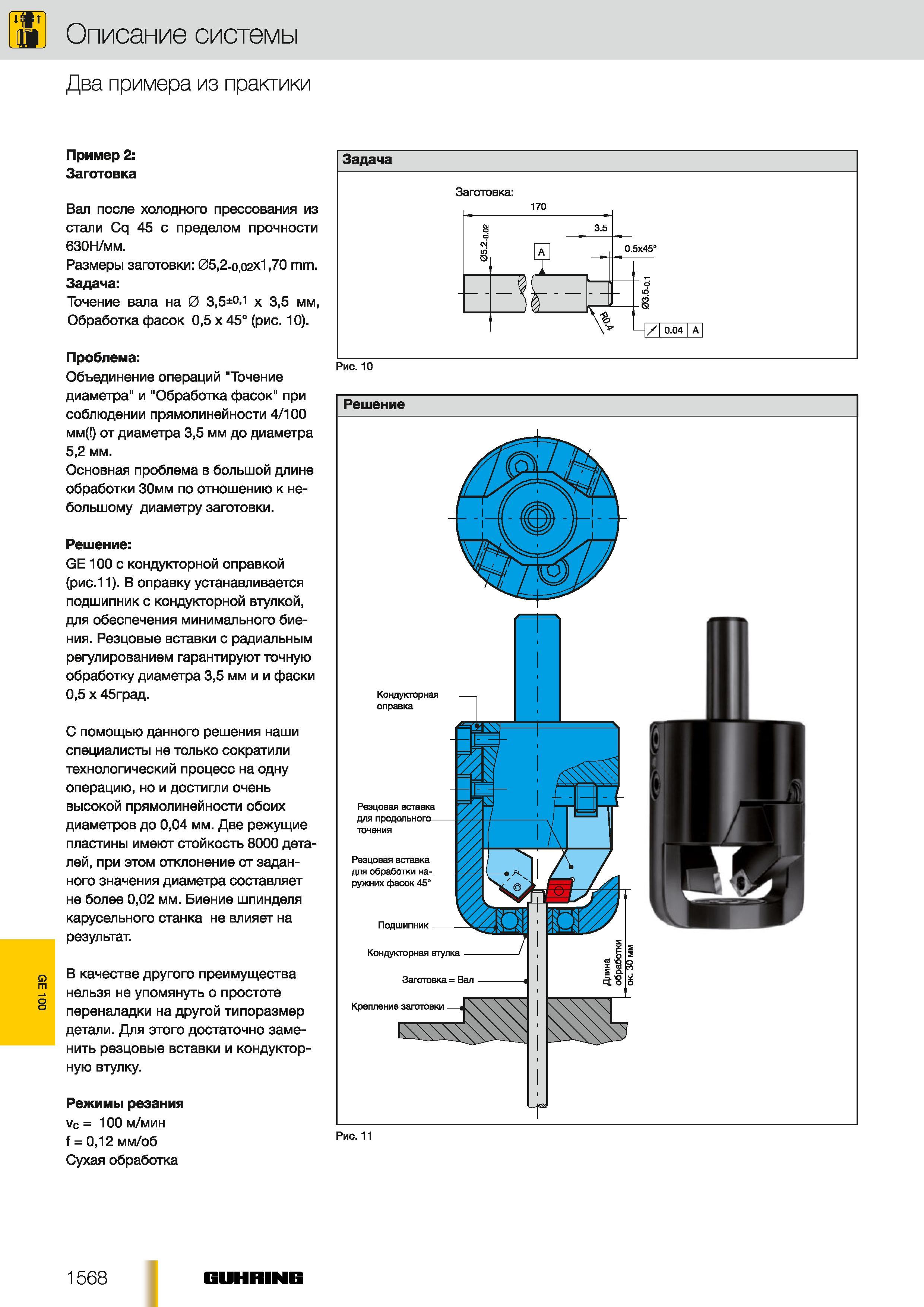

Практические примеры производственного применения вспомогательного модульного инструмента Guhring GE 100 Пример 2 Заготовка Вал после холодного прессования из стали Cq 45 с пределом прочности бЗОН мм. Размеры заготовки 052-002x170 mm. Задача Точение вала на 0 З.б 0-1 х 35 мм Обработка фасок 05 х 45 (рис. 10). Проблема Объединение операций "Точение диаметра" и "Обработка фасок" при соблюдении прямолинейности 4 100 мм( ) от диаметра 35 мм до диаметра 52 мм. Основная проблема в большой длине обработки 30мм по отношению к небольшому диаметру заготовки. Решение GE 100 с кондукторной оправкой (рис.11). В оправку устанавливается подшипник с кондукторной втулкой для обеспечения минимального биения. Резцовые вставки с радиальным регулированием гарантируют точную обработку диаметра 35 мм и и фаски 05 х 45град. С помощью данного решения наши специалисты не только сократили технологический процесс на одну операцию но и достигли очень высокой прямолинейности обоих диаметров до 004 мм. Две режущие пластины имеют стойкость 8000 деталей при этом отклонение от заданного значения диаметра составляет не более 002 мм. Биение шпинделя карусельного станка не влияет на результат. В качестве другого преимущества нельзя не упомянуть о простоте переналадки на другой типоразмер детали. Для этого достаточно заменить резцовые вставки и кондукторную втулку. Режимы резания vc 100 мин f 012 мм/об Сухая обработка Рис. 11 Решение Кондукторная оправка Резцовая вставка для обработки ио-ружних фасок 45 Подшипник Кондукторная втулкг. Заготовка Вал Крепление заготовки Резцовая вставка для продольного точения 1568 GUHRING GE 100 TffTI
