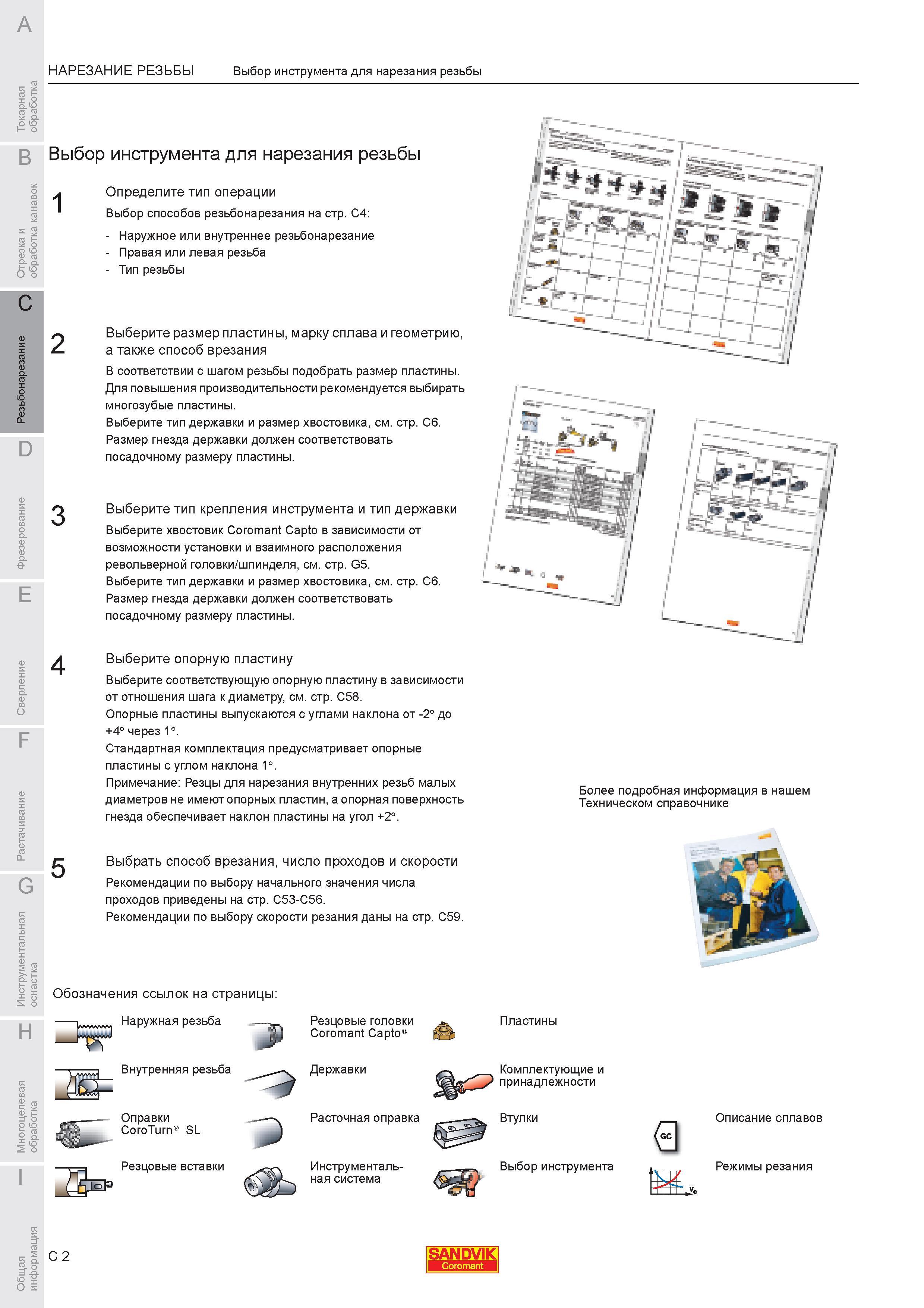

Последовательность выбора токарного металлорежущего инструмента Sandvik со сменными твердосплавными пластинами для нарезания наружной и внутренней ре 494 Каталог SANDVIK COROMANT 2007 Металлорежущий инструмент и инструментальная оснастка Стр.C2
Последовательность выбора токарного металлорежущего инструмента Sandvik со сменными твердосплавными пластинами для нарезания наружной и внутренней ре Последовательность выбора токарного металлорежущего инструмента Sandvik со сменными твердосплавными пластинами для нарезания наружной и внутренней резьбы Определите тип операции Выбор способов резьбонарезания на стр. C4 Наружное или внутреннее резьбонарезание Правая или левая резьба Тип резьбы 2 3 4 5 Выберите размер пластины марку сплава и геометрию а также способ врезания В соответствии с шагом резьбы подобрать размер пластины. Для повышения производительности рекомендуется выбирать многозубые пластины. Выберите тип державки и размер хвостовика см. стр. C6. Размер гнезда державки должен соответствовать посадочному размеру пластины. Выберите тип крепления инструмента и тип державки Выберите хвостовик Coromant Capto в зависимости от возможности установки и взаимного расположения револьверной головки шпинделя см. стр. G5. Выберите тип державки и размер хвостовика см. стр. C6. Размер гнезда державки должен соответствовать посадочному размеру пластины. Выберите опорную пластину Выберите соответствующую опорную пластину в зависимости от отношения шага к диаметру см. стр. C58. Опорные пластины выпускаются с углами наклона от -2 до +4 через 1. Стандартная комплектация предусматривает опорные пластины с углом наклона 1 . Примечание Резцы для нарезания внутренних резьб малых диаметров не имеют опорных пластин а опорная поверхность гнезда обеспечивает наклон пластины на угол +2. Выбрать способ врезания число проходов и скорости Рекомендации по выбору начального значения числа проходов приведены на стр. C53-C56. Рекомендации по выбору скорости резания даны на стр. C59. Обозначения ссылок на страницы Наружная резьба Внутренняя резьба Оправки CoroTurn SL Резцовые вставки Резцовые головки Coromant Capto Державки Расточная оправка Инструментальная система Более подробная информация в нашем Техническом справочнике Пластины Комплектующие и принадлежности Втулки Выбор инструмента в Описание сплавов Режимы резания C 2 SANDVIK НАРЕЗАНИЕ РЕЗЬБЫ Выбор инструмента для нарезания резьбы
