Последовательность разборки стандартных цанговых станочных патронов DIN6499 Совместите выгравированный значок на серебристом кольце (D) с любым п

Последовательность разборки стандартных цанговых станочных патронов DIN6499 Совместите выгравированный значок на серебристом кольце (D) с любым п

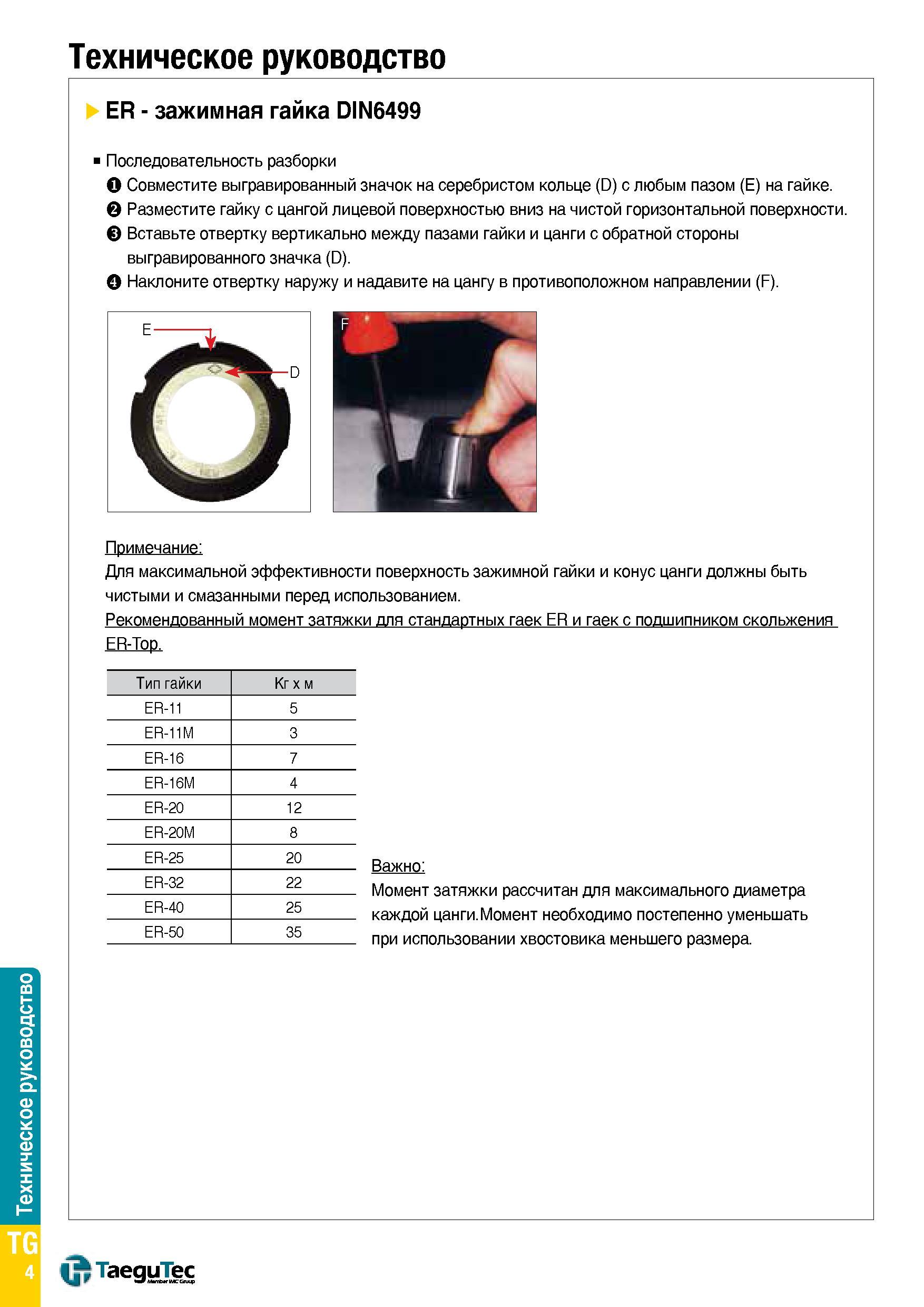

Последовательность разборки стандартных цанговых станочных патронов DIN6499 Совместите выгравированный значок на серебристом кольце (D) с любым пазом (Е) на гайке. 0 Разместите гайку с цангой лицевой поверхностью вниз на чистой горизонтальной поверхности. Вставьте отвертку вертикально между пазами гайки и цанги с обратной стороны выгравированного значка (D). Наклоните отвертку наружу и надавите на цангу в противоположном направлении (F). Примечание Для максимальной эффективности поверхность зажимной гайки и конус цанги должны быть чистыми и смазанными перед использованием. Рекомендованный момент затяжки для стандартных гаек ER и гаек с подшипником скольжения ER-Top. Тип гайки Кг х м ER-11 5 ER-11M 3 ER-16 7 ER-16M 4 ER-20 12 ER-20M 8 ER-25 20 ER-32 22 ER-40 25 ER-50 35 Важно Момент затяжки рассчитан для максимального диаметра каждой цанги.Момент необходимо постепенно уменьшать при использовании хвостовика меньшего размера. (“ TaeguTec Техническое руководство TG Техническое руководство ER - зажимная гайка DIN6499
