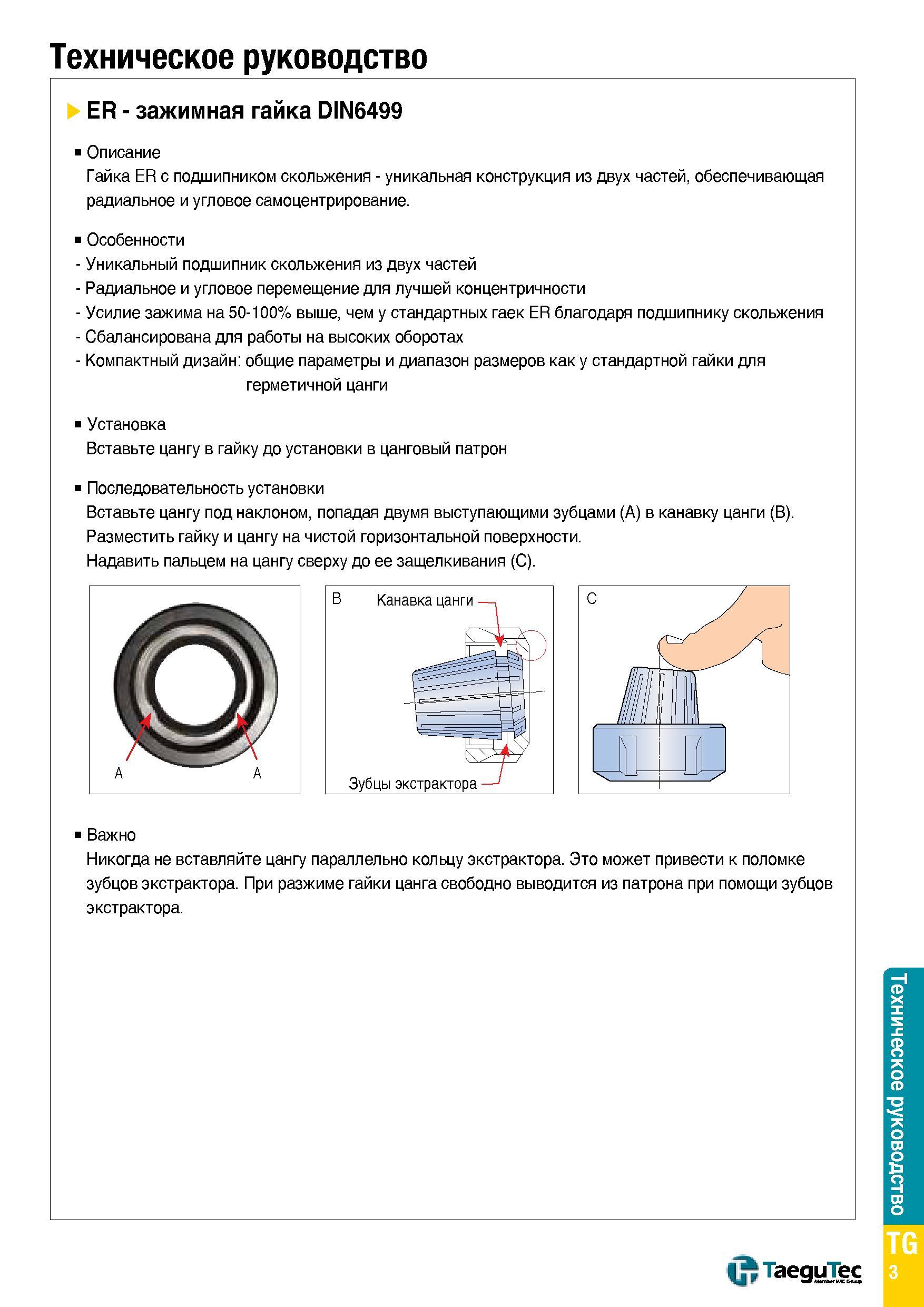

Особенности эксплуатации цанговых патронов для зажима станочного режущего инструмента Вставьте цангу под наклоном, попадая двумя выступающими зуб1528 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TG3 |
|||||
Особенности эксплуатации цанговых патронов для зажима станочного режущего инструмента Вставьте цангу под наклоном, попадая двумя выступающими зуб Особенности эксплуатации цанговых патронов для зажима станочного режущего инструмента Вставьте цангу под наклоном, попадая двумя выступающими зубцами (А) в канавку цанги (В). Разместить гайку и цангу на чистой горизонтальной поверхности. Надавить пальцем на цангу сверху до ее защелкивания (С). Важно Никогда не вставляйте цангу параллельно кольцу экстрактора. Это может привести к поломке зубцов экстрактора. При разжиме гайки цанга свободно выводится из патрона при помощи зубцов экстрактора. TaeguTec Техническое руководство TG Техническое руководство ER - зажимная гайка DIN6499 Описание Гайка ER с подшипником скольжения - уникальная конструкция из двух частей, обеспечивающая радиальное и угловое самоцентрирование. Особенности - Уникальный подшипник скольжения из двух частей - Радиальное и угловое перемещение для лучшей концентричности - Усилие зажима на 50-100% выше, чем у стандартных гаек ER благодаря подшипнику скольжения - Сбалансирована для работы на высоких оборотах - Компактный дизайн общие параметры и диапазон размеров как у стандартной гайки для герметичной цанги Установка Вставьте цангу в гайку до установки в цанговый патрон Последовательность установки |
|||||
