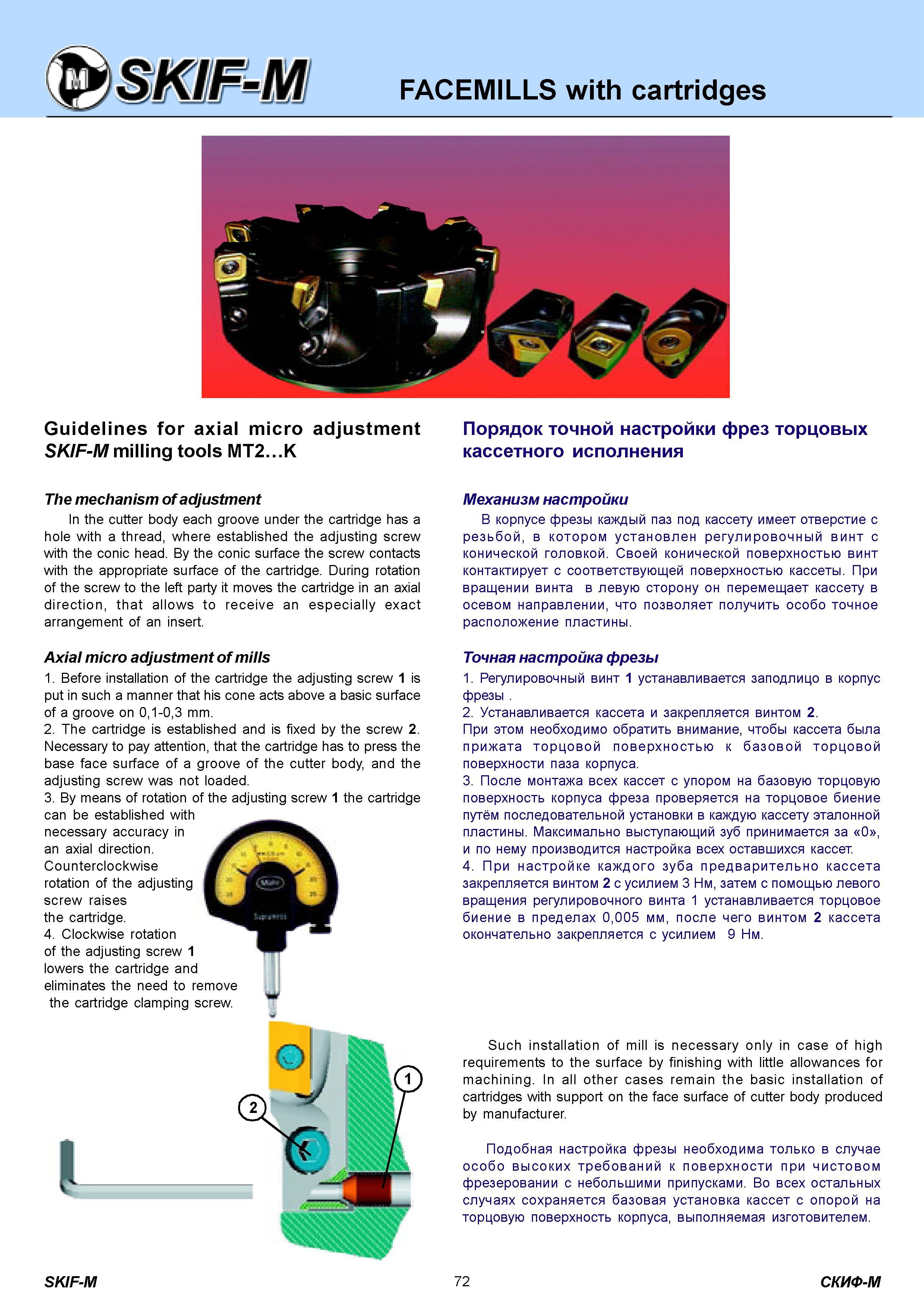

Порядок точной настройки торцевых сборных фрез Скиф-М MT2 кассетного исполнения FACEMILLS with cartridges Guidelines for axial micro adjustment SKIF-M milling tools MT2 K The mechanism of adjustment In the cutter body each groove under the cartridge has a hole with a thread, where established the adjusting screw with the conic head. By the conic surface the screw contacts with the appropriate surface of the cartridge. During rotation of the screw to the left party it moves the cartridge in an axial direction, that allows to receive an especially exact arrangement of an insert. Axial micro adjustment of mills 1. Before installation of the cartridge the adjusting screw 1 is put in such a manner that his cone acts above a basic surface of a groove on 0,1-0,3 mm. 2. The cartridge is established and is fixed by the screw 2. Necessary to pay attention, that the cartridge has to press the base face surface of a groove of the cutter body, and the adjusting screw was not loaded. 3. By means of rotation of the adjusting screw 1 the cartridge can be established with necessary accuracy in an axial direction. Counterclockwise rotation of the adjusting screw raises the cartridge. 4. Clockwise rotation of the adjusting screw 1 lowers the cartridge and eliminates the need to remove the cartridge clamping screw. (L Механизм настройки В корпусе фрезы каждый паз под кассету имеет отверстие с резьбой, в котором установлен регулировочный винт с конической головкой. Своей конической поверхностью винт контактирует с соответствующей поверхностью кассеты. При вращении винта в левую сторону он перемещает кассету в осевом направлении, что позволяет получить особо точное расположение пластины. Точная настройка фрезы 1. Регулировочный винт 1 устанавливается заподлицо в корпус фрезы 2. Устанавливается кассета и закрепляется винтом 2. При этом необходимо обратить внимание, чтобы кассета была прижата торцовой поверхностью к базовой торцовой поверхности паза корпуса. 3. После монтажа всех кассет с упором на базовую торцовую поверхность корпуса фреза проверяется на торцовое биение путём последовательной установки в каждую кассету эталонной пластины. Максимально выступающий зуб принимается за 0 и по нему производится настройка всех оставшихся кассет. 4. При настройке каждого зуба предварительно кассета закрепляется винтом 2 с усилием 3 Hм, затем с помощью левого вращения регулировочного винта 1 устанавливается торцовое биение в пределах 0,005 мм, после чего винтом 2 кассета окончательно закрепляется с усилием 9 Нм. Such installation of mill is necessary only in case of high requirements to the surface by finishing with little allowances for machining. In all other cases remain the basic installation of cartridges with support on the face surface of cutter body produced by manufacturer. Подобная настройка фрезы необходима только в случае особо высоких требований к поверхности при чистовом фрезеровании с небольшими припусками. Во всех остальных случаях сохраняется базовая установка кассет с опорой на торцовую поверхность корпуса, выполняемая изготовителем. SKIF-M 72 СКИФ-М
