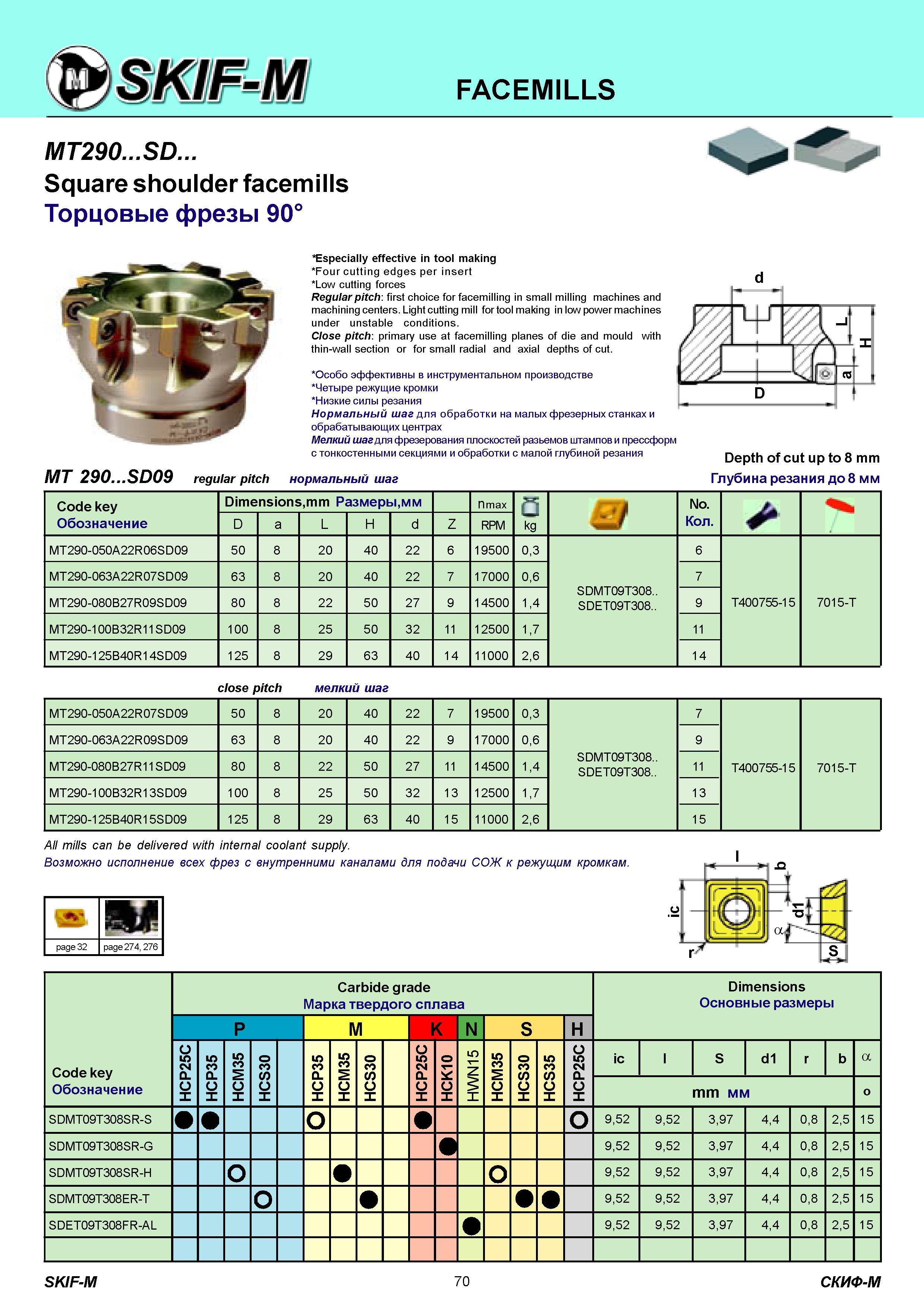

FACEMILLS MT290 SD Square shoulder facemills Торцовые фрезы 90° Especially effective in tool making Four cutting edges per insert Low cutting forces Regular pitch first choice for facemilling in small milling machines and machining centers. Light cutting mill for tool making in low power machines under unstable conditions. Close pitch primary use at facemilling planes of die and mould with thin-wall section or for small radial and axial depths of cut. Особо эффективны в инструментальном производстве Четыре режущие кромки Низкие силы резания Нормальный шаг для обработки на малых фрезерных станках и обрабатывающих центрах Мелкий шаг для фрезерования плоскостей разьемов штампов и прессформ с тонкостенными секциями и обработки с малой глубиной резания щ MT 290 SD09 regular pitch нормальный шаг D Depth of cut up to 8 mm Глубина резания до 8 мм d Code key Обозначение Dimensions,mm Размеры,мм nmax kg Of No. Количество D a L H d Z RPM MT290-050A22R06SD09 50 8 20 40 22 6 19500 0,3 6 MT290-063A22R07SD09 63 8 20 40 22 7 17000 0,6 7 MT290-080B27R09SD09 80 8 22 50 27 9 14500 1,4 SDMT09T308.. SDET09T308.. 9 T400755-15 7015-T MT290-100B32R11SD09 100 8 25 50 32 11 12500 1,7 11 MT290-125B40R14SD09 125 8 29 63 40 14 11000 2,6 14 close pitch мелкий шаг MT290-050A22R07SD09 50 8 20 40 22 7 19500 0,3 7 MT290-063A22R09SD09 63 8 20 40 22 9 17000 0,6 9 MT290-080B27R11SD09 80 8 22 50 27 11 14500 1,4 SDMT09T308.. SDET09T308.. 11 T400755-15 7015-T MT290-100B32R13SD09 100 8 25 50 32 13 12500 1,7 13 MT290-125B40R15SD09 125 8 29 63 40 15 11000 2,6 15 All mills can be delivered with internal coolant supply. Возможно исполнение всех фрез с внутренними каналами для подачи СОЖ к режущим кромкам. page 32 page 274, 276 Carbide grade Марка твердого сплава Dimensions Основные размеры P M и K N S H Code key Обозначение HCP25C HCP35 5 3 2 C H 0 3 w C H HCP35 5 3 2 C H 0 3 <0 C H C 5 2 P C H HCK10 HWN15 HCM35 HCS30 HCS35 C 5 2 P C H ic S d1 r b а mm мм o SDMT09T308SR-S 9,52 9,52 3,97 4,4 0,8 2,5 15 SDMT09T308SR-G 9,52 9,52 3,97 4,4 0,8 2,5 15 SDMT09T308SR-H 9,52 9,52 3,97 4,4 0,8 2,5 15 SDMT09T308ER-T о 9,52 9,52 3,97 4,4 0,8 2,5 15 SDET09T308FR-AL 9,52 9,52 3,97 4,4 0,8 2,5 15 SKIF-M 70 СКИФ-М
