Поликристаллический алмаз (PCD) наиболее твёрдый инструментальный материал Это обеспечивает его высочайшую устойчивость к абразивному износу

Поликристаллический алмаз (PCD) наиболее твёрдый инструментальный материал Это обеспечивает его высочайшую устойчивость к абразивному износу

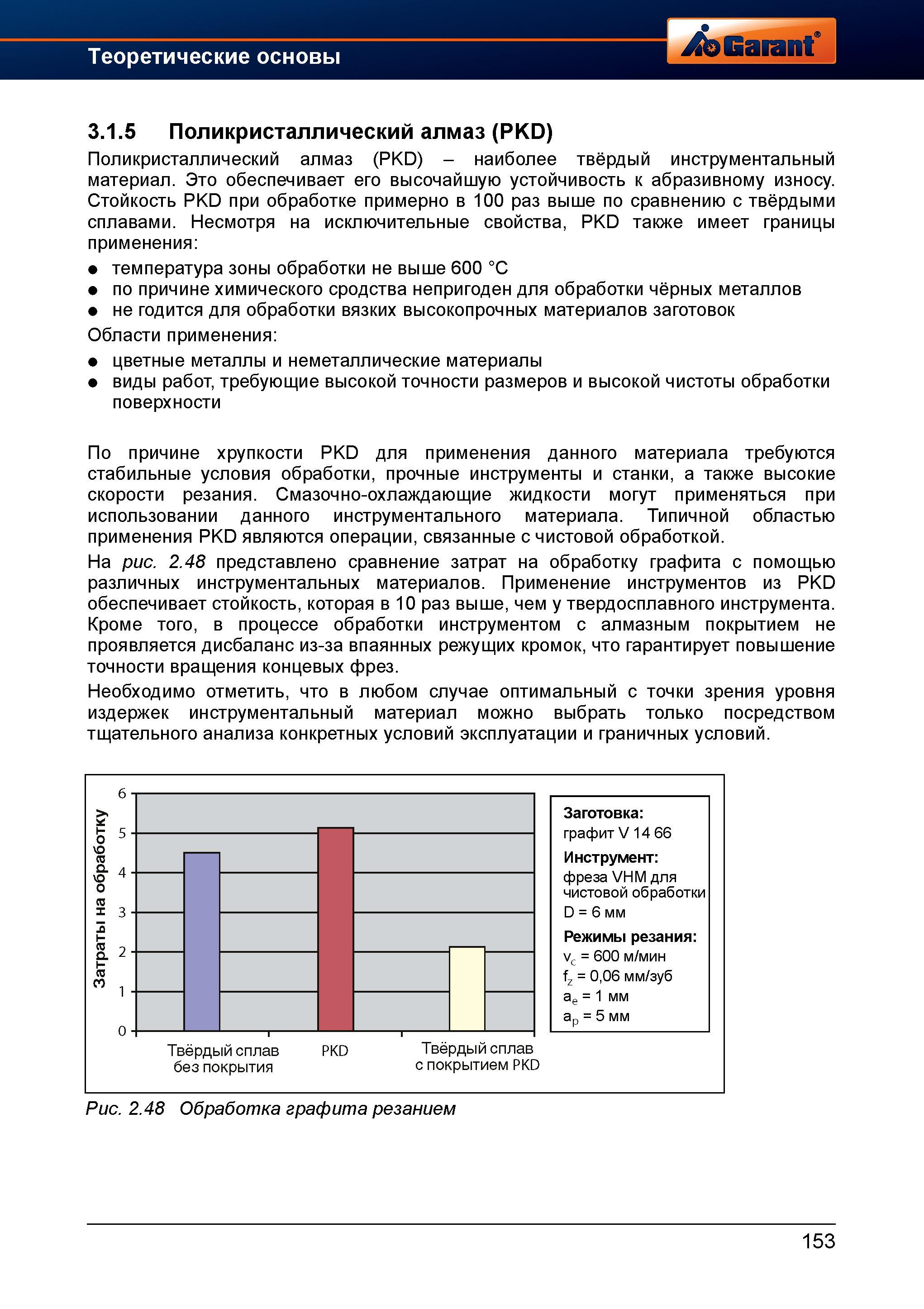

Поликристаллический алмаз (PCD) наиболее твёрдый инструментальный материал Это обеспечивает его высочайшую устойчивость к абразивному износу _ Стойкость PKD при обработке примерно в 100 раз выше по сравнению с твёрдыми сплавами. Несмотря на исключительные свойства, PKD также имеет границы применения температура зоны обработки не выше 600 °С по причине химического сродства непригоден для обработки чёрных металлов не годится для обработки вязких высокопрочных материалов заготовок Области применения цветные металлы и неметаллические материалы виды работ, требующие высокой точности размеров и высокой чистоты обработки поверхности По причине хрупкости PKD для применения данного материала требуются стабильные условия обработки, прочные инструменты и станки, а также высокие скорости резания. Смазочно-охлаждающие жидкости могут применяться при использовании данного инструментального материала. Типичной областью применения PKD являются операции, связанные с чистовой обработкой. На рис. 2.48 представлено сравнение затрат на обработку графита с помощью различных инструментальных материалов. Применение инструментов из PKD обеспечивает стойкость, которая в 10 раз выше, чем у твердосплавного инструмента. Кроме того, в процессе обработки инструментом с алмазным покрытием не проявляется дисбаланс из-за впаянных режущих кромок, что гарантирует повышение точности вращения концевых фрез. Необходимо отметить, что в любом случае оптимальный с точки зрения уровня издержек инструментальный материал можно выбрать только посредством тщательного анализа конкретных условий эксплуатации и граничных условий. 6 S 5 5 VO а 4 VO 4 о го н Ш " ) а 2 н те со , Твёрдый сплав без покрытия PKD Твёрдый сплав с покрытием PKD 0 Заготовка графит V 14 66 Инструмент фреза VHM для чистовой обработки D = 6 мм Режимы резания Vc = 600 м/мин fz = 0,06 мм/зуб ae = 1 мм ap = 5 мм Рис. 2.48 Обработка графита резанием 153 3.1.5 Поликристаллический алмаз (PKD)
