Износостойкое покрытие инструмента оказывает существенное влияние на процесс механической обработки на станках Основные преимущества

Износостойкое покрытие инструмента оказывает существенное влияние на процесс механической обработки на станках Основные преимущества

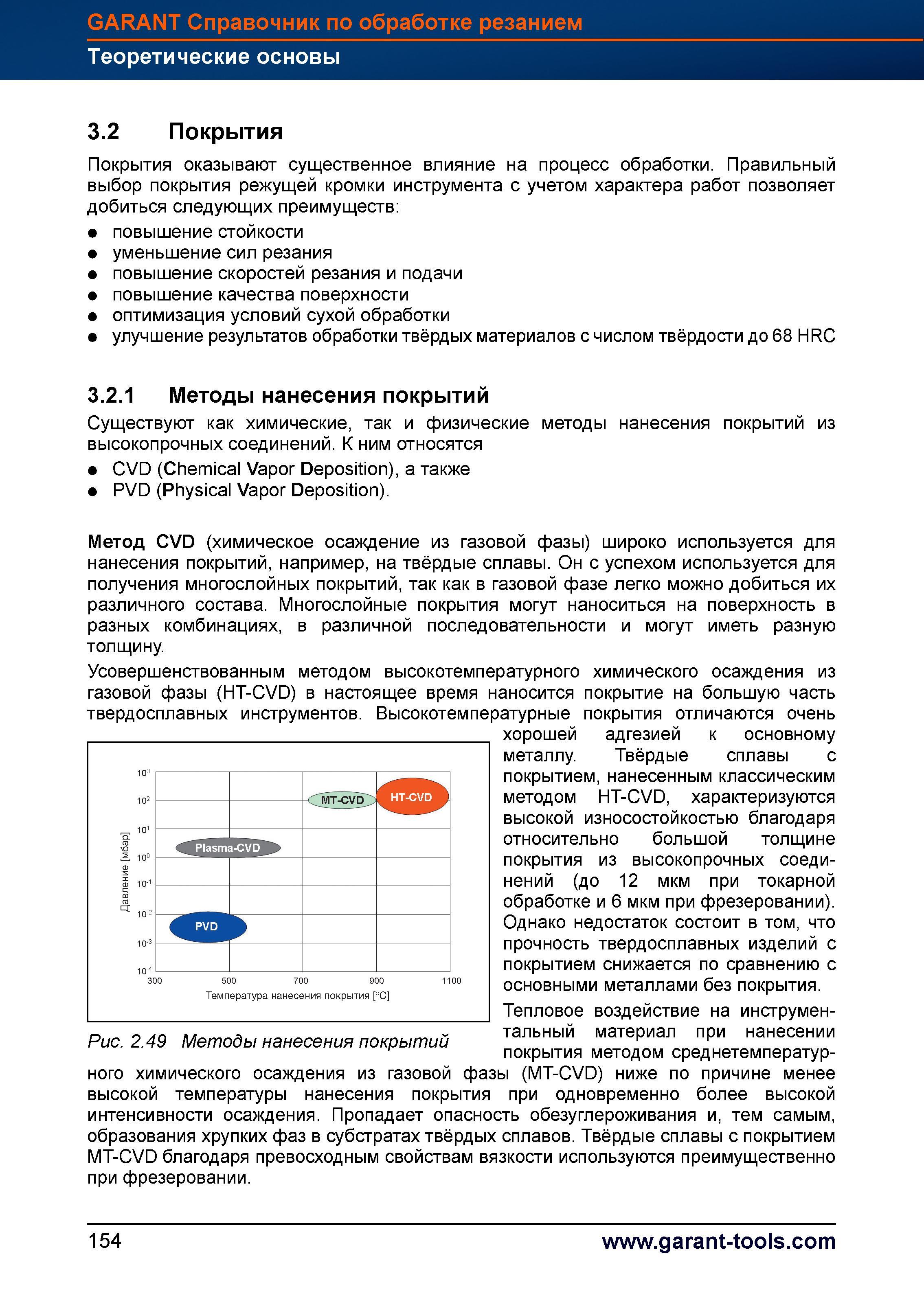

Износостойкое покрытие инструмента оказывает существенное влияние на процесс механической обработки на станках Основные преимущества _ Правильный выбор покрытия режущей кромки инструмента с учетом характера работ позволяет добиться следующих преимуществ повышение стойкости уменьшение сил резания повышение скоростей резания и подачи повышение качества поверхности оптимизация условий сухой обработки улучшение результатов обработки твёрдых материалов с числом твёрдости до 68 HRC 3.2.1 Методы нанесения покрытий Существуют как химические, так и физические методы нанесения покрытий из высокопрочных соединений. К ним относятся CVD (Chemical Vapor Deposition), а также PVD (Physical Vapor Deposition). Метод CVD (химическое осаждение из газовой фазы) широко используется для нанесения покрытий, например, на твёрдые сплавы. Он с успехом используется для получения многослойных покрытий, так как в газовой фазе легко можно добиться их различного состава. Многослойные покрытия могут наноситься на поверхность в разных комбинациях, в различной последовательности и могут иметь разную толщину. Усовершенствованным методом высокотемпературного химического осаждения из газовой фазы (HT-CVD) в настоящее время наносится покрытие на большую часть твердосплавных инструментов. Высокотемпературные покрытия отличаются очень хорошей адгезией к основному металлу. Твёрдые сплавы с покрытием, нанесенным классическим методом HT-CVD, характеризуются высокой износостойкостью благодаря относительно большой толщине покрытия из высокопрочных соединений (до 12 мкм при токарной обработке и 6 мкм при фрезеровании). Однако недостаток состоит в том, что прочность твердосплавных изделий с покрытием снижается по сравнению с основными металлами без покрытия. Тепловое воздействие на инструментальный материал при нанесении покрытия методом среднетемпературного химического осаждения из газовой фазы (MT-CVD) ниже по причине менее высокой температуры нанесения покрытия при одновременно более высокой интенсивности осаждения. Пропадает опасность обезуглероживания и, тем самым, образования хрупких фаз в субстратах твёрдых сплавов. Твёрдые сплавы с покрытием MT-CVD благодаря превосходным свойствам вязкости используются преимущественно при фрезеровании. MT-CVD 300 500 700 900 1100 Температура нанесения покрытия °C Рис. 2.49 Методы нанесения покрытий 154 GARANT Справочник по обработке резанием Теоретические основы 3.2 Покрытия
