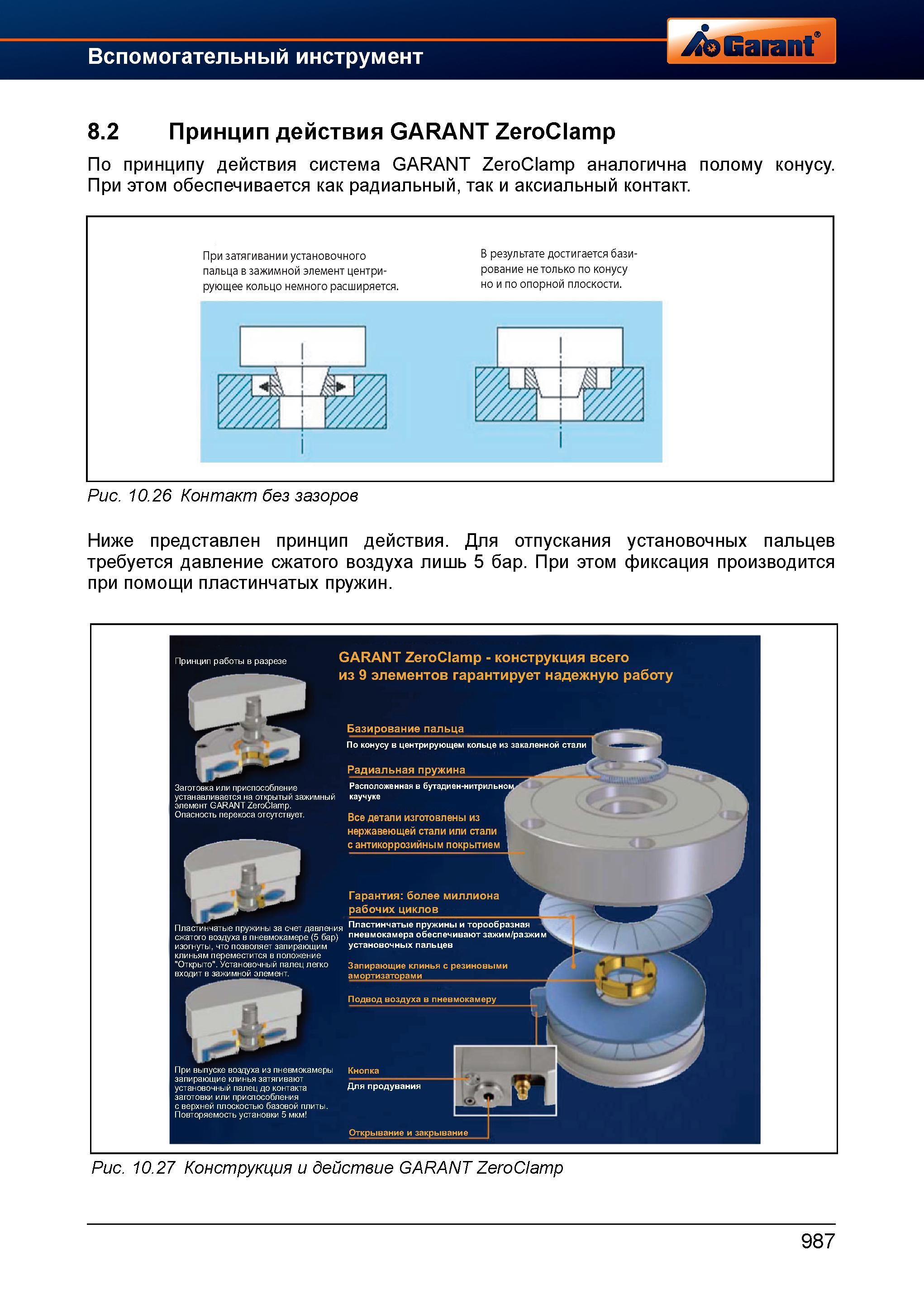

По принципу действия станочное зажимное приспособление Garant ZeroClamp аналогично полому конусу При этом обеспечивается как радиальный, так и аксиальный контакт. При затягивании установочного Ниже представлен принцип действия. Для отпускания установочных пальцев требуется давление сжатого воздуха лишь 5 бар. При этом фиксация производится при помощи пластинчатых пружин. Принцип работы в разрезе GARANT ZeroCIamp - конструкция всего из 9 элементов гарантирует надежную работу Базирование пальца По конусу в центрирующем кольце из закаленной стали Заготовка или приспособление устанавливается на открытый зажимный элемент GARANT ZeroClamp. Опасность перекоса отсутствует. Радиальная пружина Расположенная в бутадиен-нитриль каучуке Все детали изготовлены из нержавеющей стали или стали с антикоррозийным покрытием Гарантия более миллиона рабочих циклов Пластинчатые пружины давления Пластинчатые пружины и торообразная сжатого 'воадуХав пневмокамере (5 бар) пнешиокамера о спе-итают жкимфазжк изогнуты, что позволяет запирающим установочных пальцев клиньям переместится в положение "Открыто". Установочный палец легко Запирающие клинья с резиновыми входит в зажимной элемент. амортизаторами Подвод воздуха в пневмокамеру При выпуске воздуха из пневмокамеры запирающие клинья затягивают установочный палец до контакта заготовки или приспособления с верхней плоскостью базовой плиты. Повторяемость установки 5 мкм Для продувания Открывание и закрывание Л. Рис. 10.27 Конструкция и действие GARANT ZeroClamp 987 Вспомогательный инструмент 8.2 Принцип действия GARANT ZeroClamp В результате досмгаетм бази- пальца в зажимной элемент ценгри- рование не только по конусу рующее кольцо немного расширяется. но и по °п°рной пюо ст. I tm Рис. 10.26 Контакт без зазоров
