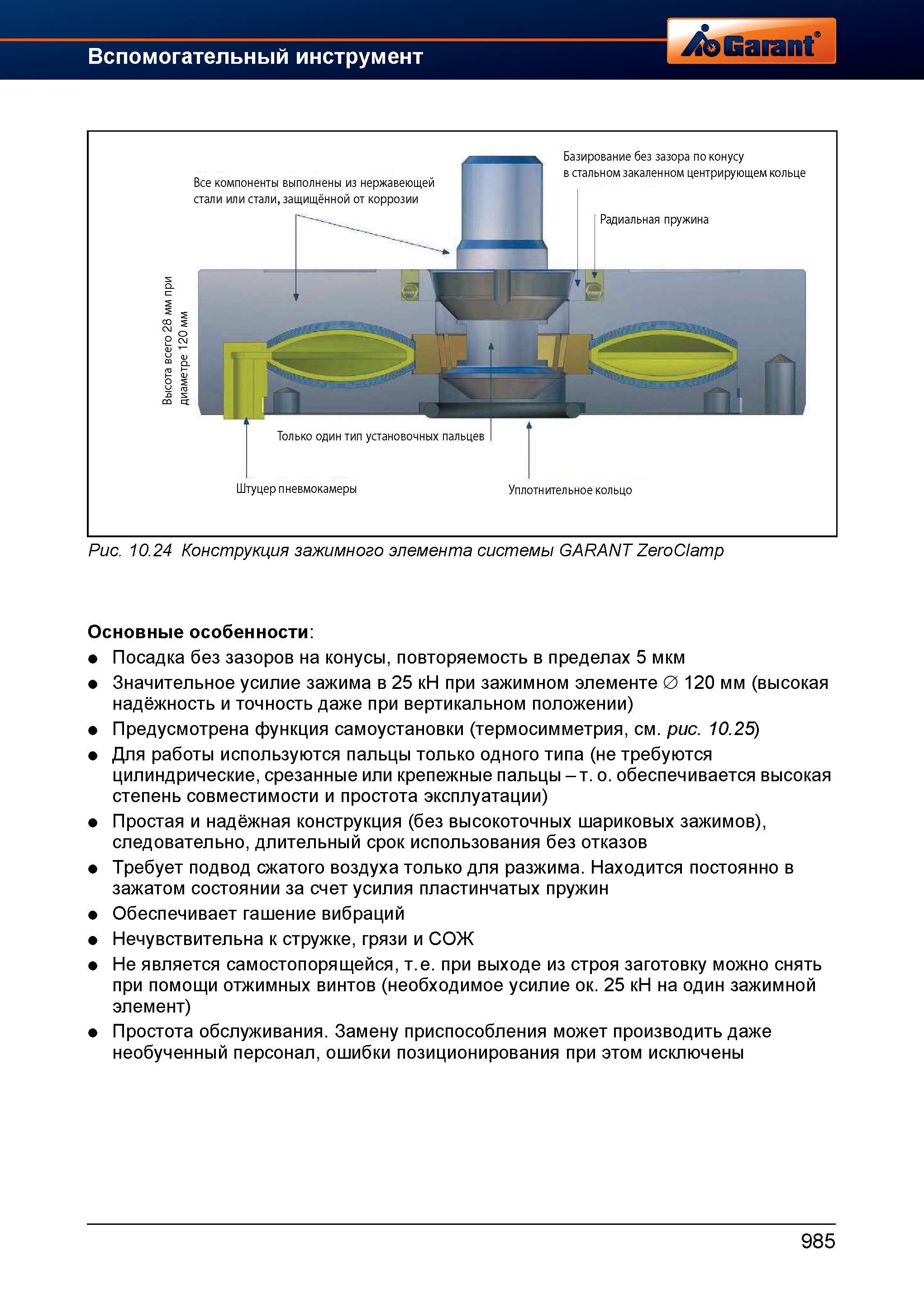

Основные особенности и конструкция системы базирования по нулевой точке GARANT ZeroClamp Посадка без зазоров на конусы, повторяемость в пределах 5 мкм Значительное усилие зажима в 25 кН при зажимном элементе 0 120 мм (высокая надёжность и точность даже при вертикальном положении) Предусмотрена функция самоустановки (термосимметрия, см. рис. 10.25) Для работы используются пальцы только одного типа (не требуются цилиндрические, срезанные или крепежные пальцы - т. о. обеспечивается высокая степень совместимости и простота эксплуатации) Простая и надёжная конструкция (без высокоточных шариковых зажимов), следовательно, длительный срок использования без отказов Требует подвод сжатого воздуха только для разжима. Находится постоянно в зажатом состоянии за счет усилия пластинчатых пружин Обеспечивает гашение вибраций Нечувствительна к стружке, грязи и СОЖ Не является самостопорящейся, т. е. при выходе из строя заготовку можно снять при помощи отжимных винтов (необходимое усилие ок. 25 кН на один зажимной элемент) Простота обслуживания. Замену приспособления может производить даже необученный персонал, ошибки позиционирования при этом исключены 985 Все компоненты выполнены из нержавеющей стали или стали, защищённой от коррозии Базирование без зазора по конусу в стальном закаленном центрирующем кольце Радиальная пружина Только один тип установочных пальцев Штуцер пневмокамеры Уплотнительное кольцо Рис. 10.24
