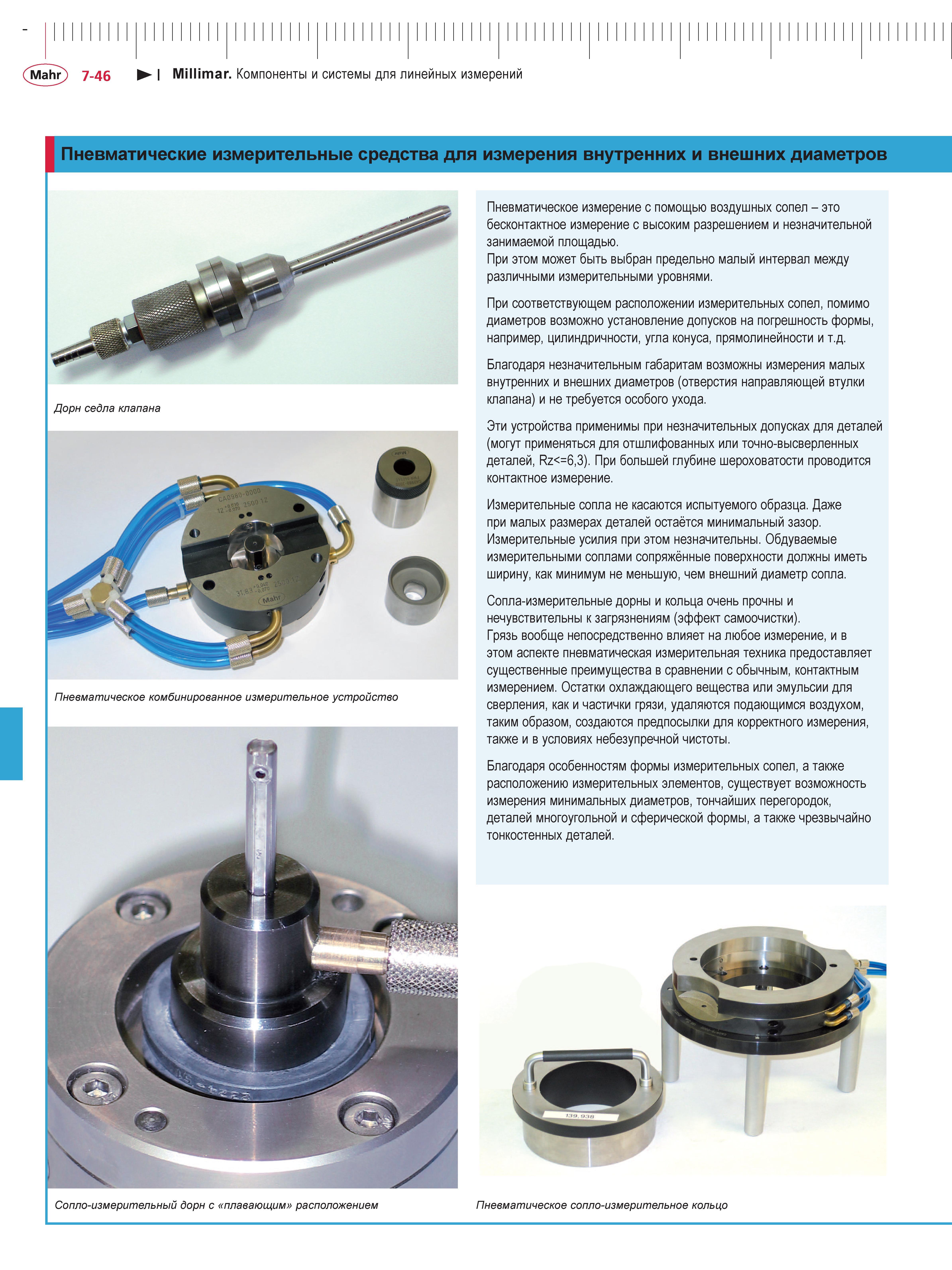

Пневматические измерительные средства Mahr Millimar для измерения внутренних и внешних диаметров Дорн седла клапана Пневматическое комбинированное измерительное устройство Пневматическое измерение с помощью воздушных сопел - это бесконтактное измерение с высоким разрешением и незначительной занимаемой площадью. При этом может быть выбран предельно малый интервал между различными измерительными уровнями. При соответствующем расположении измерительных сопел помимо диаметров возможно установление допусков на погрешность формы например цилиндричности угла конуса прямолинейности и т.д. Благодаря незначительным габаритам возможны измерения малых внутренних и внешних диаметров (отверстия направляющей втулки клапана) и не требуется особого ухода. Эти устройства применимы при незначительных допусках для деталей (могут применяться для отшлифованных или точно-высверленных деталей Rz63). При большей глубине шероховатости проводится контактное измерение. Измерительные сопла не касаются испытуемого образца. Даже при малых размерах деталей остаётся минимальный зазор. Измерительные усилия при этом незначительны. Обдуваемые измерительными соплами сопряжённые поверхности должны иметь ширину как минимум не меньшую чем внешний диаметр сопла. Сопла-измерительные дорны и кольца очень прочны и нечувствительны к загрязнениям (эффект самоочистки). Грязь вообще непосредственно влияет на любое измерение и в этом аспекте пневматическая измерительная техника предоставляет существенные преимущества в сравнении с обычным контактным измерением. Остатки охлаждающего вещества или эмульсии для сверления как и частички грязи удаляются подающимся воздухом таким образом создаются предпосылки для корректного измерения также и в условиях небезупречной чистоты. Благодаря особенностям формы измерительных сопел а также расположению измерительных элементов существует возможность измерения минимальных диаметров тончайших перегородок деталей многоугольной и сферической формы а также чрезвычайно тонкостенных деталей. Сопло-измерительный дорн с плавающим расположением Пневматическое сопло-измерительное кольцо
