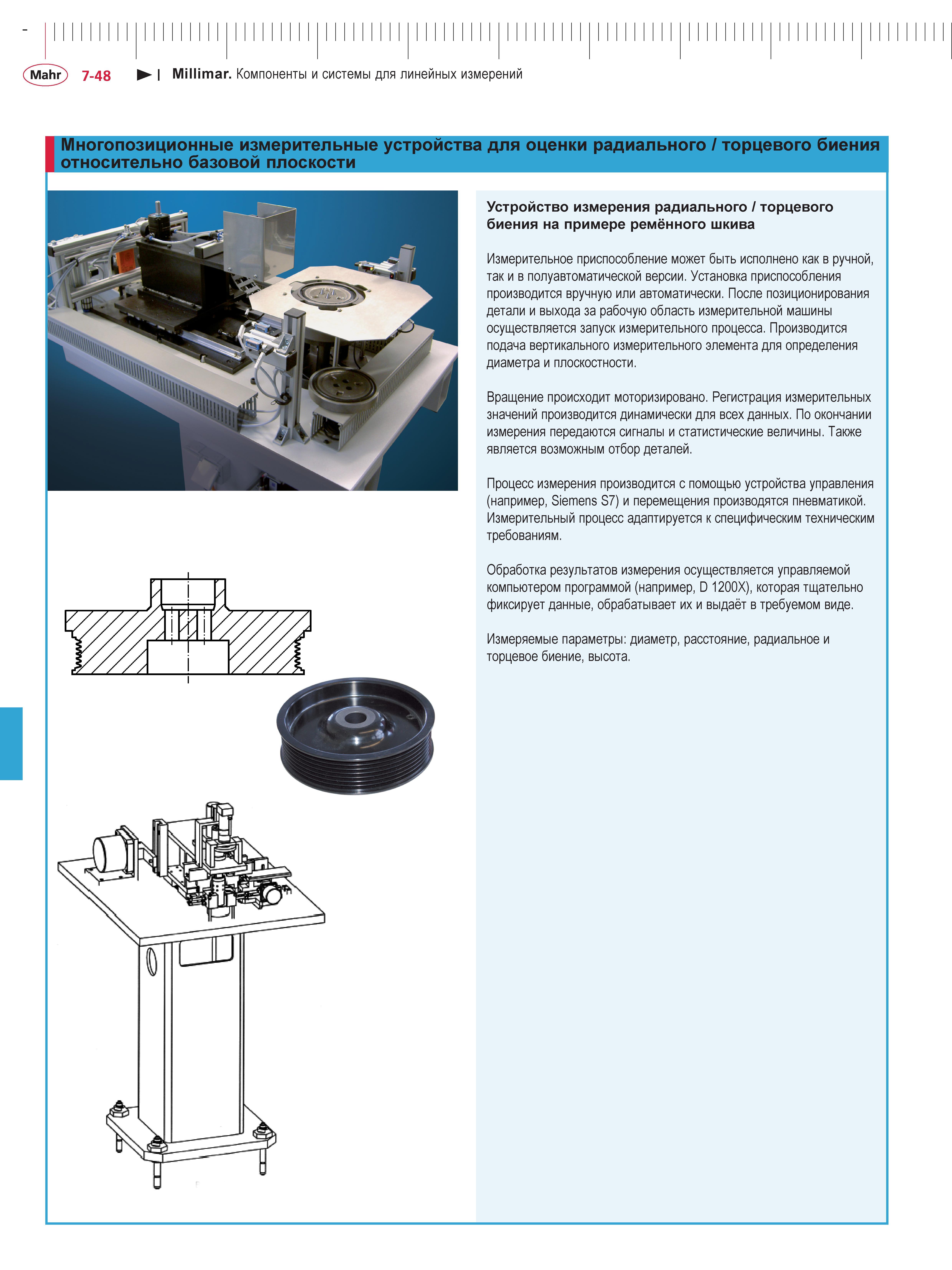

Компоненты и системы Mahr Millimar для линейных измерений Многопозиционные измерительные устройства для оценки радиального торцевого биения относительно базовой плоскости Устройство измерения радиального торцевого биения на примере ремённого шкива Измерительное приспособление может быть исполнено как в ручной так и в полуавтоматической версии. Установка приспособления производится вручную или автоматически. После позиционирования детали и выхода за рабочую область измерительной машины осуществляется запуск измерительного процесса. Производится подача вертикального измерительного элемента для определения диаметра и плоскостности. Вращение происходит моторизировано. Регистрация измерительных значений производится динамически для всех данных. По окончании измерения передаются сигналы и статистические величины. Также является возможным отбор деталей. Процесс измерения производится с помощью устройства управления (например Siemens S7) и перемещения производятся пневматикой. Измерительный процесс адаптируется к специфическим техническим требованиям. Обработка результатов измерения осуществляется управляемой компьютером программой (например D 1200X) которая тщательно фиксирует данные обрабатывает их и выдаёт в требуемом виде. Измеряемые параметры диаметр расстояние радиальное и торцевое биение высота.
