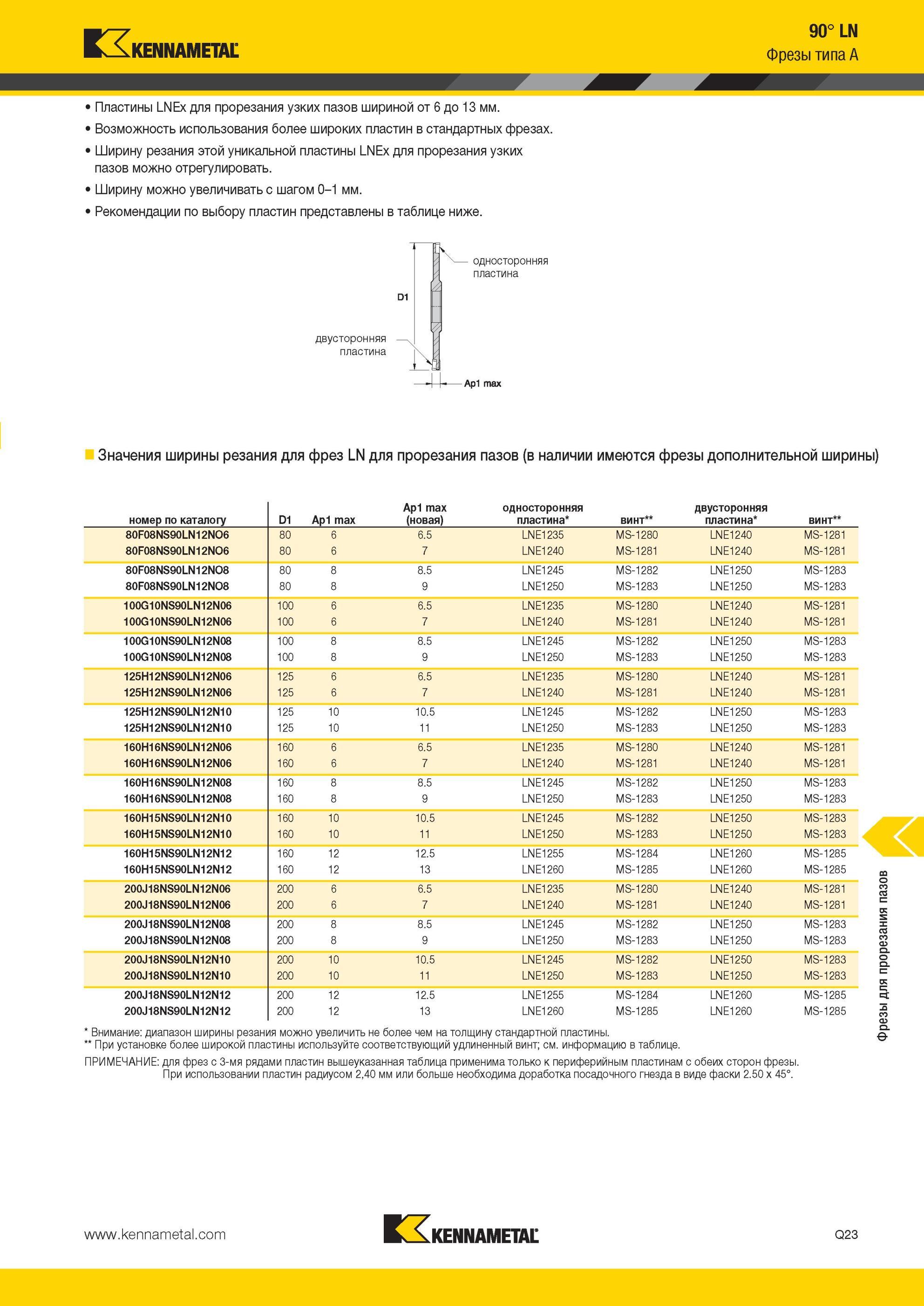

Пластины Kennametal LNEx для прорезания узких пазов шириной от 6 до 13 мм Возможность использования более широких пластин в стандартных фрезах Ширину

Пластины Kennametal LNEx для прорезания узких пазов шириной от 6 до 13 мм. Возможность использования более широких пластин в стандартных фрезах. Ширину резания этой уникальной пластины LNEx для прорезания узких пазов можно отрегулировать. Ширину можно увеличивать с шагом 0-1 мм. Рекомендации по выбору пластин представлены в таблице ниже. Значения ширины резания для фрез LN для прорезания пазов (в наличии имеются фрезы дополнительной ширины) номер по каталогу D1 Ap1 max Ap1 max (новая) односторонняя пластина винт двусторонняя пластина винт 80F08NS90LN12NO6 80 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 80F08NS90LN12NG6 80 6 7 LNE1240 MS-1281 LNE1240 MS-1281 80F08NS90LN12NO8 80 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 80F08NS90LN12N08 80 8 9 LNE1250 MS-1283 LNE1250 MS-1283 100G10NS90LN12N06 100 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 100G10NS90LN12N06 100 6 7 LNE1240 MS-1281 LNE1240 MS-1281 100G10NS90LN12N08 100 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 100G10NS90LN12N08 100 8 9 LNE1250 MS-1283 LNE1250 MS-1283 125H12NS90LN12N06 125 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 125H12NS90LN12N06 125 6 7 LNE1240 MS-1281 LNE1240 MS-1281 125H12NS90LN12N10 125 10 10.5 LNE1245 MS-1282 LNE1250 MS-1283 125H12NS90LN12N10 125 10 11 LNE1250 MS-1283 LNE1250 MS-1283 160H16NS90LN12N06 160 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 160H16NS90LN12N06 160 6 7 LNE1240 MS-1281 LNE1240 MS-1281 160H16NS90LN12N08 160 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 160H16NS90LN12N08 160 8 9 LNE1250 MS-1283 LNE1250 MS-1283 160H15NS90LN12N10 160 10 10.5 LNE1245 MS-1282 LNE1250 MS-1283 160H15NS90LN12N10 160 10 11 LNE1250 MS-1283 LNE1250 MS-1283 160H15NS90LN12N12 160 12 12.5 LNE1255 MS-1284 LNE1260 MS-1285 160H15NS90LN12N12 160 12 13 LNE1260 MS-1285 LNE1260 MS-1285 200J18NS90LN12N06 200 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 200J18NS90LN12N06 200 6 7 LNE1240 MS-1281 LNE1240 MS-1281 200J18NS90LN12N08 200 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 200J18NS90LN12N08 200 8 9 LNE1250 MS-1283 LNE1250 MS-1283 200J18NS90LN12N10 200 10 10.5 LNE1245 MS-1282 LNE1250 MS-1283 200J18NS90LN12N10 200 10 11 LNE1250 MS-1283 LNE1250 MS-1283 200J18NS90LN12N12 200 12 12.5 LNE1255 MS-1284 LNE1260 MS-1285 200J18NS90LN12N12 200 12 13 LNE1260 MS-1285 LNE1260 MS-1285 Внимание диапазон ширины резания можно увеличить не более чем на толщину стандартной пластины. При установке более широкой пластины используйте соответствующий удлиненный винт; см. информацию в таблице. ПРИМЕЧАНИЕ для фрез с 3-мя рядами пластин вышеуказанная таблица применима только к периферийным пластинам с обеих сторон фрезы. При использовании пластин радиусом 2,40 мм или больше необходима доработка посадочного гнезда в виде фаски 2.50 x 45°. Q23 Фрезы для прорезания пазов двусторонняя пластина односторонняя пластина шгу 90° LN Фрезы типа A
